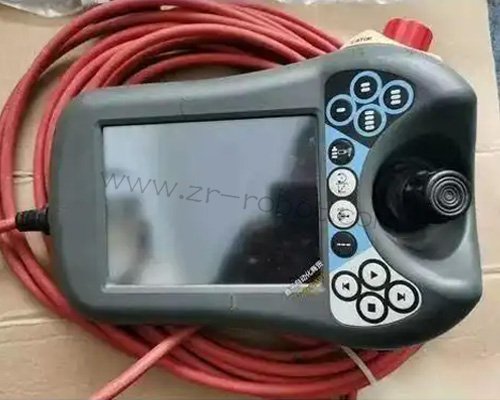

ABB机器人DSQC679示教器花屏维修
时间:2025-12-30 点击: 来源:互联网 作者:匿名
简介：DSQC679示教器作为ABB机器人的核心人机交互部件，其显示状态直接影响操作指令的精准输入与作业监控。花屏故障是该型号示教器的高频问题，表现形式多样，既有全屏杂乱色块、条纹闪烁，也有局部显示缺失、色彩失真等情况……
DSQC679示教器作为ABB机器人的核心人机交互部件，其显示状态直接影响操作指令的精准输入与作业监控。花屏故障是该型号示教器的高频问题，表现形式多样，既有全屏杂乱色块、条纹闪烁，也有局部显示缺失、色彩失真等情况，严重时完全无法识别屏幕内容，导致机器人无法正常操控。不同于普通工业显示设备，DSQC679示教器集成了触控模块、显示驱动板与ABB专属通讯接口，花屏诱因需从硬件损耗、连接异常、环境影响三大维度拆解，ABB机器人维修需结合其可视化故障特征精准定位，避免盲目拆解损坏核心部件。
先通过花屏可视化特征初步锁定故障范围，是提升维修效率的关键。全屏随机色块闪烁且伴随触控失灵，多指向显示驱动板或供电模块故障；局部固定区域花屏、其余区域正常，大概率是液晶显示屏本身存在像素损坏或排线接触不良；开机初期正常、运行一段时间后出现花屏，多与散热不良或内部元件热稳定性下降相关。ABB机器人维修前需记录花屏出现的时机、环境条件，比如是否刚经历剧烈震动、是否长期处于高温高湿环境，同时通过示教器背后的通讯接口连接电脑，尝试读取故障日志，辅助判断故障是否与软件驱动或通讯异常相关。
安全防护与专属工具准备是维修前提。先断开示教器与机器人控制柜的通讯线缆，关闭控制柜总电源，避免ABB机器人维修过程中信号干扰或触电风险。DSQC679示教器内部集成精密触控芯片与柔性排线，静电极易造成元件击穿，操作人员需全程佩戴防静电手环，工作台铺设防静电垫。工具需针对性适配，包括专用三角螺丝刀、塑料撬棒（避免金属工具划伤外壳）、万用表、示波器、热风枪（校准温度至200-250℃），同时提前查阅DSQC679示教器的内部结构图，明确显示驱动板、液晶屏幕、背光模块的装配关系，备好同规格的柔性排线、背光板、驱动芯片等易损配件。
针对连接异常引发的花屏，优先开展无损排查。先检查示教器与控制柜的通讯线缆，查看接头是否松动、针脚是否弯曲氧化，用无水乙醇擦拭接头针脚，重新插紧并锁紧卡扣。打开示教器外壳（沿边缘卡扣轻轻撬开，避免暴力拆解），重点检查液晶屏幕与驱动板连接的柔性排线，观察排线是否存在折痕、破损，接口处是否有粉尘堆积。用塑料撬棒轻轻拔下柔性排线，用无尘布蘸取无水乙醇擦拭排线金手指与接口触点，重新对齐插槽平稳插入，并用胶带固定防止松动，这类操作常能解决因接触不良导致的局部花屏问题。
硬件损耗类花屏需分模块精准处置。若初步排查后花屏仍存在，且特征指向显示驱动板故障，用万用表检测驱动板上的供电电压，对比DSQC679技术手册标准值，若电压异常需检查板上电容是否鼓包、电阻是否烧蚀，发现故障元件后用热风枪精准加热更换。若判断是液晶屏幕损坏，需先拆卸屏幕固定螺丝，断开背光模块连接线，注意保护屏幕表面偏光片，更换同型号液晶屏幕后，重新连接背光模块与柔性排线。对于背光模块老化导致的色彩失真型花屏，直接更换背光板，同时检查背光驱动电路的供电状态，确保亮度均匀无闪烁。
环境与软件诱因的花屏易被忽视，需针对性处置。若ABB机器人维修后仍出现间歇性花屏，需检查示教器外壳的密封性能，若密封胶条老化破损，需更换新胶条，避免粉尘、湿气侵入内部。若花屏与温度相关，清理示教器内部散热孔的积尘，检查内部小型散热风扇（若有）的运行状态，确保散热顺畅。若故障日志提示驱动异常，通过ABB专用调试软件连接示教器，备份原有配置参数后，重新刷写对应版本的系统驱动程序，恢复后重启示教器测试。
ABB机器人维修后的阶梯式验证是保障质量的核心。第一层进行空载通电测试，接通电源后观察屏幕显示是否清晰，无花屏、无闪烁，触控功能响应精准；第二层进行通讯联动测试，连接控制柜后，检查操作指令是否能正常传输，屏幕是否同步显示机器人运行参数；第三层进行工况模拟测试，在实际生产环境中连续运行1-2小时，监控屏幕状态是否稳定，无间歇性花屏现象，确保故障彻底解决。
日常运维可大幅降低花屏故障复发率。建立示教器专项维护台账，定期清理外壳与散热孔积尘，检查通讯线缆与接头状态；避免示教器受到剧烈震动或撞击，操作时轻拿轻放；在高温高湿、粉尘多的环境中使用时，为示教器加装防护套；定期备份系统参数与驱动程序，避免软件异常引发显示故障，延长DSQC679示教器的使用寿命。
