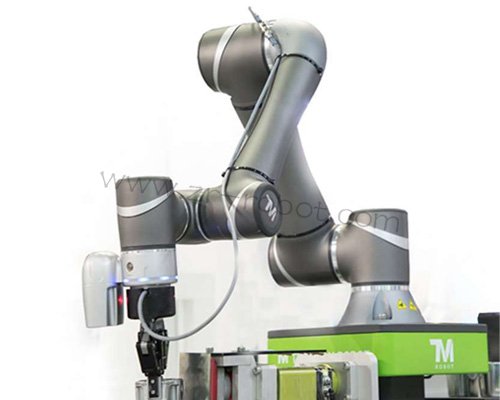

Omron欧姆龙协作机器人TM5-700维修

欧姆龙TM5-700作为轻量化协作机器人，主打人机协同作业模式，无需加装安全围栏即可完成物料拾取、产品组装、工位分拣、辅料贴合等精细化工序。设备区别于传统工业机器人的刚性传动结构，依靠柔性力矩感知、自适应缓冲、安全回弹机制适配动态人机工况，整体故障特征和传统自动化设备存在明显差异。多数现场故障并非硬件直接损坏，而是柔性传感校准偏移、安全阈值失准、低速劳损累积导致的功能性异常。常规刚性机器人的维修排查方式不适用于协作机型，针对性的专项检修可以有效解决隐性故障，维持设备人机协作的安全性与定位精度。



TM5-700协作机器人的高频故障集中在柔性关节运行异常，这是机型长期低速、高频、微幅运动带来的专属劳损问题。设备日常作业以小幅姿态调整、精准点位停留、低速往复运动为主，关节内部减速组件、缓冲结构与阻尼介质长期承受持续性微载荷，不会出现重工设备的剧烈磨损，但会逐步出现阻尼均匀度下降的情况。长期运行后，关节转动会出现轻微迟滞、匀速运动抖动、定点悬停偏移等现象，外观无明显损伤，空载运行无报错，仅在精密装配、贴合对位等高精度工况下暴露偏差，极易被判定为程序参数问题。



力矩传感系统工况偏移是该机型最具代表性的隐性故障来源，也是协作机器人区别于普通机器人的核心维修重点。TM5-700依靠高精度力矩传感器实现碰撞检测、人力拖拽示教、柔性缓冲功能，传感器长期受到微冲击、工件偏心载荷、频繁拖拽调试的影响，采样基准会逐步偏移。传感数据偏差会直接引发拖拽卡顿、误触发碰撞停机、负载识别错误等问题，设备会在无外物干涉、无碰撞工况下频繁紧急暂停，打乱工位连续作业节奏。单纯重启设备仅能临时消除报错，无法修复传感基准偏移的核心问题，故障会反复出现。

本体柔性线缆劳损与信号传输不稳，是影响设备稳定运行的重要因素。协作机器人作业姿态灵活，轴体转动角度多变，末端负载小幅偏移会让管线长期处于不规则弯折、轻微拉扯状态。线缆外皮长期摩擦关节护板会产生隐性磨损，内部信号线芯出现疲劳损伤后，会造成传感信号、伺服反馈数据传输波动。这类线路问题不会引发永久性断路故障，多表现为间歇性通讯异常、点位数据跳变、示教界面信号延迟，是现场欧姆龙机器人维修排查中极易遗漏的故障点位。



安全防护回路阈值失准，是TM5-700人机协作工况的高发故障类型。设备依靠内置安全程序与硬件传感回路实现人机防护，长期连续作业后，安全响应阈值会跟随机械阻尼、传感精度的变化产生偏移，设备安全判定逻辑出现偏差。常见表现为低速运行误停机、轻微触碰无回弹保护、重载适配识别失灵等情况，直接影响人机协同作业的安全性，不符合车间自动化安全作业规范，需要通过专项校准修复原始防护标准。



针对性欧姆龙机器人维修作业需要贴合协作机型的柔性结构特性，遵循由传感校准到硬件检修的排查顺序。优先完成力矩传感基准复位，清空长期运行产生的参数偏移数据，重新标定各关节力矩响应阈值，修正碰撞检测、拖拽示教的灵敏度参数，让设备柔性感知能力回归出厂标准。针对关节阻尼不均问题，拆解关节防护结构，清理内部积尘与老化阻尼介质，补充适配低速柔性工况的润滑材料，修正关节转动平顺度，消除低速抖动与姿态偏移问题。



线路与电气模块检修重点排查隐性疲劳损伤，逐段检测本体管线包排布状态，校正管线弯折角度与松弛余量，规避极限姿态下的线路挤压与拉扯。全面检测动力线路与信号线路的绝缘性能、导通状态，替换存在疲劳损伤的线缆组件，清理接线端子氧化积垢，压实松动连接点位，稳定设备数据传输与电力供给状态。对主控模块、传感采集模块进行工况检测，排查元件老化、数据采样漂移等问题，保障电气系统运行稳定。



欧姆龙机器人维修与校准工序完成后，开展协作机型专属的多场景工况验证。完成各轴低速全行程遍历，确认关节转动无迟滞、无抖动、无异常异响，姿态切换平顺均匀。重新校准设备原点基准与点位精度，测试人工拖拽示教、自适应回弹、碰撞停机等核心功能的灵敏性，保证安全防护机制响应精准。最后模拟人机穿插作业、精密装配、连续分拣等量产工况，长时间循环运行设备程序，核验无间歇性报错、无精度偏移问题，让设备完全恢复稳定的人机协同作业能力，满足精细化自动化工位的长期运行需求。
