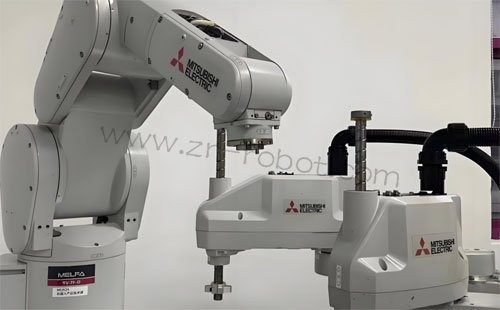

Mitsubishi三菱机器人驱动器无法启动怎么维修
时间:2025-06-19 点击: 来源:互联网 作者:匿名
简介：在工业自动化生产中，三菱机器人驱动器扮演着关键角色。当它出现无法启动的状况，会对生产流程造成不小影响。以下将深入探讨三菱机器人维修中，驱动器无法启动的维修方法。……
一、电源相关故障排查
1. 供电检查
三菱机器人维修时，电源问题是驱动器无法启动的常见诱因。首先查看外部电源输入。检查三相电源电压，三菱驱动器一般要求输入电压在额定值±10%范围内。比如额定380V，实际测量若偏差过大（如低于340V或高于420V），驱动器可能自我保护而无法启动。
检查电源线路连接。查看断路器是否跳闸，熔断器是否熔断。有时候，线路接头松动也会导致接触不良，从而使驱动器得不到稳定供电。用万用表测量电源进线端子电压，若显示异常，需逐步排查线路。
2. 驱动器电源模块检测
打开驱动器外壳（注意断电并放电，确保安全），观察电源模块外观。查看电容是否鼓包、炸裂，电阻是否变色。电容鼓包可能意味着其失效，无法正常滤波，进而影响电源输出稳定性。
测量电源模块输出电压。如DC24V、DC5V等关键电压值。若某路电压缺失或偏差大，可能是电源模块内部电路故障。如DC24V输出只有18V左右，可能是电源芯片损坏或周边元件故障。
二、通信与控制信号问题
1. 通信链路检查
三菱机器人维修中，通信问题也可能导致驱动器无法启动。检查通信电缆。查看电缆是否破损、折断，特别是频繁移动部位（如机器人本体与控制柜连接电缆）。用电缆测试仪检测通信电缆导通性和屏蔽层完整性。
检查通信接口。查看接口针脚是否弯曲、氧化。轻微氧化可用橡皮擦清洁，弯曲针脚需用工具小心校正。
确认通信协议设置。检查驱动器与控制器的通信参数，如波特率、数据位、停止位等是否匹配。若不一致，驱动器可能无法接收启动指令。
2. 控制信号输入检测
检查启动控制信号。比如数字量输入信号（如启停信号、使能信号）。用万用表测量输入端子电压，在启动条件满足时（如按下启动按钮），相应端子应有规定电压（如DC24V）输入。若始终为0V或异常电压，检查控制电路（如继电器、接触器触点是否良好，按钮是否损坏）。
模拟量输入信号（若有，如速度给定信号）。检查其信号值是否在驱动器允许范围内。超出范围可能使驱动器报错而无法启动。
三、驱动器内部故障诊断
1. 电路板检测
三菱机器人维修时，驱动器电路板故障较复杂。观察电路板是否有明显元件损坏（如芯片烧焦、焊点脱落）。
测量关键测试点电压。参考驱动器电路图，测量处理器、驱动芯片等关键部件的供电引脚电压。若某芯片供电异常（如3.3V供电只有2.5V），可能芯片本身损坏或前级电路故障。
检查晶振是否起振。晶振是电路板的时钟源，若停振，处理器无法正常工作。用示波器测量晶振两端波形，应有稳定的正弦波或方波输出。
2. 软件与参数问题
检查驱动器参数设置。某些参数错误（如电机参数设置与实际不符、保护参数设置过于严苛）可能导致无法启动。比如电机极对数设置错误，驱动器无法正确识别电机，从而拒绝启动。
软件故障。驱动器内部软件可能因干扰、错误操作等出现故障。尝试重启驱动器（断电几秒后再上电），看是否能恢复。若频繁出现，可能需要重新刷写固件（需遵循三菱官方固件升级流程，否则可能导致驱动器报废）。
四、机械与负载关联排查
1. 电机与负载检查
三菱机器人维修中，电机故障也可能引发驱动器无法启动。检查电机绕组。用兆欧表测量电机三相绕组间及对地绝缘电阻，应大于规定值（如10MΩ以上）。若绝缘不良，可能导致驱动器过流保护而无法启动。
检查电机轴承。转动电机轴，感受是否有卡滞、异响。轴承损坏（如滚珠磨损、保持架断裂）会增加电机运行阻力，使驱动器启动电流过大，触发保护。
负载机械部分。检查负载是否卡住（如机器人关节被异物阻挡）。过大的负载阻力会使电机堵转，驱动器检测到异常电流后停止工作。
2. 编码器反馈问题（若有）
对于伺服驱动器，编码器反馈信号至关重要。检查编码器电缆。查看是否松动、破损。用示波器测量编码器输出信号波形（如A、B相脉冲），应有稳定的方波输出，且相位差为90°。
编码器本身故障。如编码器码盘脏污、损坏，会导致反馈信号错误。驱动器接收到错误反馈，可能认为电机运行异常，从而无法启动。
五、维修后的测试与验证
1. 上电测试
完成可能的维修操作（如更换元件、修复线路、重新设置参数等）后，先不连接电机，单独给驱动器上电。观察驱动器指示灯状态，看是否有报警代码。若无报警，初步判断电源、通信等基本功能恢复。
连接电机（空载状态），再次上电。查看电机是否能正常转动（若允许空载运行）。观察驱动器显示的电机电流、速度等参数是否正常。
2. 负载测试
在空载测试正常后，连接实际负载。进行低速运行测试，观察机器人动作是否平稳，驱动器参数（如电流、扭矩）是否在合理范围。
逐步增加负载和运行速度，进行全工况测试。监测驱动器温度（不应过高，如超过80℃可能散热不良）、运行噪声（不应有异常尖锐声音）等。
三菱机器人维修中，驱动器无法启动的故障排查需要全面、细致。从电源、通信、内部电路到机械负载等多方面入手，逐步缩小故障范围。通过专业的检测手段和对三菱驱动器原理的理解，能够更高效地解决问题，确保三菱机器人系统重新稳定运行，保障生产的连续性和稳定性。
