ABB机器人示教器触摸不了维修
时间:2026-07-02 点击: 来源:互联网 作者:匿名
简介：ABB机器人示教器是设备人机交互的唯一载体，屏幕触控功能支撑点位记录、程序编辑、伺服参数调整、设备启停管控全部日常操作。……

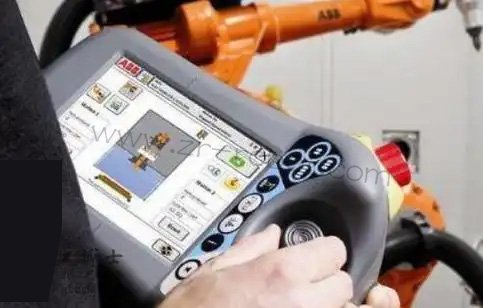

ABB机器人示教器是设备人机交互的唯一载体，屏幕触控功能支撑点位记录、程序编辑、伺服参数调整、设备启停管控全部日常操作。设备长期手持拖拽、频繁触碰，叠加车间粉尘油污、线缆反复弯折、静电侵蚀等外部条件，会出现点击屏幕完全无反馈、局部区域触控失灵、点位识别错位等触摸失效问题。这类故障不会直接触发安全停机，但调试人员无法修改任何设备参数，换型调试、故障排查工作全部停滞。依托分层递进的ABB机器人维修思路，区分软性系统异常与硬性硬件损耗，能够快速恢复屏幕触控功能，减少生产线等待时长。
触摸失效的外在表现存在清晰区分，不同现象指向完全不同的ABB机器人维修方向。整机屏幕任何区域点击滑动均无信号反馈，系统界面不会出现光标移动或弹窗跳转，多为触控供电中断、传输排线断裂、触控主板驱动元件损坏这类硬性故障，重启设备无法临时恢复功能。仅屏幕边缘、某一块固定区域丧失触控能力，其余点位操作正常，大多是局部感应层磨损、边角粉尘堆积遮挡感应条纹、内部排线局部断路导致，故障范围不会随操作时长发生变化。点击位置和系统识别点位出现大幅偏移，轻微触碰就出现光标乱跳，属于系统触控校准数据丢失或表层感应膜受潮干扰，通过基础校准操作有概率临时改善状态。
车间外部环境带来的浅层干扰，是现场出现频次最高的触控失灵诱因，也是ABB机器人维修工作最先排查的环节。焊接、打磨工位飘散的金属粉尘会持续附着在屏幕四周感应条纹上，细小颗粒遮挡声波传导路径，感应信号无法正常采集，屏幕接收不到触控指令。长期粘贴的保护膜出现起泡、起翘、表层磨损，膜体内部留存水汽与杂质，阻隔手指和感应层之间的信号传递，撕下破损保护膜后故障会明显缓解。示教器表面沾染切削油、焊接飞溅产生的油污，也会削弱感应灵敏度，大面积油污堆积后直接造成整块屏幕失去触控响应。该类问题无需拆解设备，仅做表层清洁即可完成修复，无需更换任何配件。
示教器连接线缆与接口接触异常，会形成间歇性或永久性触摸失效，很多隐性故障容易被简单清洁操作掩盖。示教器通讯线缆需要跟随操作人员来回拖拽弯折，线缆内部多组信号芯线长期疲劳断裂，触控信号传输通道直接断开，屏幕接收不到任何操作指令。线缆两端接头长期插拔出现针脚氧化、弹片松弛，信号传输时断时续，表现为偶尔能触摸、晃动线缆后彻底失灵。控制柜侧示教器接口供电端子松动，输出至示教器的额定电压出现压降，触控感应模块供电不足，无法正常采集触摸信号。ABB机器人维修过程需要逐段检测线缆通断状态，打磨清理接头氧化层，紧固所有供电与信号端子，破损线缆直接更换全新屏蔽线材。
系统层面的参数与驱动异常属于软性故障，无需拆解示教器内部硬件即可完成修复。设备非正常断电、系统固件读取出错会丢失内置触控校准参数，屏幕无法匹配手指触碰的坐标信号，出现触摸偏移乃至完全无响应。系统后台触控驱动进程卡顿，信号采集通道阻塞，无论如何点击屏幕都不会产生交互反馈。处理这类故障时先执行示教器强制断电复位操作，切断控制柜总电源静置片刻释放系统缓存，重新上电后进入控制面板调取触控校准界面，按照界面指引依次点击四角靶标完成坐标重校。校准操作完成后保存参数，连续测试多点触控，确认光标跟随手指动作同步移动。
示教器内部触控硬件老化与物理损伤，属于需要拆机深度维修的永久性故障。示教器外壳密封胶条老化失效，车间湿气顺着缝隙侵入屏幕内部，感应薄膜线路受潮短路，整块触控层丧失感应能力。长期大力按压屏幕、工件磕碰造成的细微裂纹，会切断薄膜内部感应线路，裂纹覆盖区域永久无法识别触碰操作。内置FPC传输排线长期受热出现铜箔断裂，触控主板上负责信号采集的贴片元件老化失效，输出至屏幕的感应基准电压偏离标准区间，整机触摸功能完全瘫痪。开展这一阶段ABB机器人维修前必须切断全部供电，释放示教器内部残余静电，避免拆装过程击穿精密感应元件。
拆机维修需要遵循示教器原厂拆装规范，规避静电与外力造成的二次损坏。缓慢撬开示教器前后外壳卡扣，轻缓拔出连接屏幕与主板的柔性排线，使用无尘棉配合专用清洁剂擦拭排线金手指位置，去除氧化层与积灰。目视检查触控薄膜有无裂纹、水渍、发黑氧化区域，局部线路断路可通过精密补焊修复，大面积破损则更换同规格触控薄膜。测量主板触控回路供电数值，电压偏离标准区间时更换老化稳压贴片、熔断电阻，修复信号采集芯片周边受损线路。装配阶段对齐排线卡槽均匀扣紧，更换全新密封胶条阻挡粉尘水汽再次侵入内部腔体。
装配复原后的整机校验是验证ABB机器人维修效果的关键环节，不能直接交付产线使用。将示教器接回控制柜完整接线，上电完成系统自检，进入手动操作界面多点位测试屏幕触控，分别点击菜单按键、坐标输入框、功能弹窗区域，确认所有点位识别精准无死角。反复弯折通讯线缆模拟现场操作状态，观察是否出现触控中断、光标乱跳的现象。持续保持示教器通电运行数小时，间隔时段重复测试触控灵敏度，排查受潮元件受热后复发故障的隐患。
日常规范使用与周期性养护，能够延缓示教器触控部件损耗速度，减少触摸类故障出现频次。每日作业结束后擦拭屏幕表层油污粉尘，及时更换老化起泡的保护膜，避免硬物直接接触屏幕表面。拖拽示教器线缆时减少大幅度弯折拉扯，定期检查两端接头紧固状态，清理控制柜接口堆积的金属碎屑。雨季高湿度生产环境可增加柜体通风时长，降低空气水汽侵入示教器内部的概率，维持触控感应部件长期稳定运行，保障ABB机器人示教器交互功能持续可用。
