KUKA库卡机器人平衡缸断裂故障维修
时间:2026-07-08 点击: 来源:互联网 作者:匿名
简介：多轴重载库卡机器人大量应用于重型工件搬运、工程机械焊接、车身总成装配等高负荷产线，平衡缸作为支撑大臂自重、减轻伺服电机负载、稳定臂体运动轨迹的核心部件……

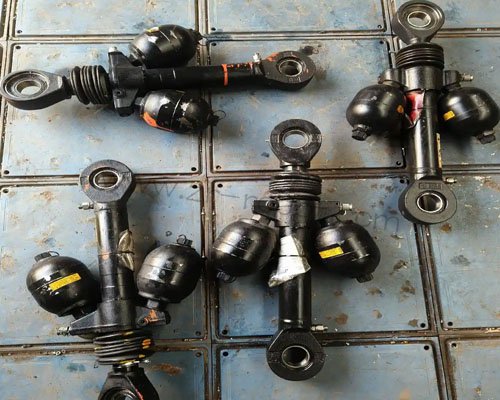

多轴重载库卡机器人大量应用于重型工件搬运、工程机械焊接、车身总成装配等高负荷产线，平衡缸作为支撑大臂自重、减轻伺服电机负载、稳定臂体运动轨迹的核心部件，长期承受往复拉伸、挤压冲击，缸体、活塞杆、连接支座等位置极易出现开裂、断裂类损伤。故障爆发存在明显渐进特征，初期仅表现为臂体升降抖动、启停冲击偏大，后期直接出现缸体完全断裂，机械臂失去重力支撑无法完成点位移动，整条产线直接停机。多数现场仅临时更换配件恢复生产，未深挖断裂形成的底层诱因，同类故障会在短周期内再次出现。库卡机器人维修逻辑遵循故障溯源、损伤清理、配套校正、装配调试的递进流程，同步消除诱发断裂的多重前置隐患，让平衡缸长期保持稳定受力状态。
维修前需要做好设备锁控与卸力处理，规避机械臂自重下坠带来的安全风险。平衡缸内部储存高压氮气，断裂后缸内压力快速释放，未完全卸压便拆解部件极易出现金属碎片飞溅伤人。作业全程切断机器人总电源，启用机械支撑工装托举大臂主体，缓慢释放缸内残余气压，确认臂体完全固定无下坠偏移后，再拆除两端连接销轴与固定支架，完整取下受损平衡缸，这一步基础防护是所有库卡机器人维修操作的前置前提。
负载长期超标是平衡缸出现疲劳断裂最普遍的诱因，车间工艺规划阶段工件重量超出机器人额定承载上限，或是工装夹具加装额外配重，臂体抬升下落过程中平衡缸持续承受超负荷冲击力。频繁的高速启停、急停制动动作会放大缸体内部应力，金属材质长期处于交变应力循环状态，缸筒外壁逐步产生细微疲劳裂纹，裂纹持续扩张最终发展为完全断裂。调取设备长期运行负载数据，核对单次搬运、焊接承载重量，优化工件取放速度与制动斜率，降低平衡缸瞬时受力峰值，从工况层面阻断裂纹持续生成，大幅降低后续维修频次。
安装同轴度偏差会加速活塞杆与缸筒单侧磨损，逐步诱发局部应力集中断裂。平衡缸两端支座销轴孔位偏移、支架长期震动变形、拆装时销轴强行敲击装配，都会让缸体运行过程持续承受侧向剪切力，活塞杆表面出现单边磨痕，缸筒内壁局部受力过载形成暗裂。拆卸受损缸体后测量支座孔位同轴参数，校正变形支架，打磨销轴配合面消除毛刺，装配时平稳对位避免强行敲击，保证缸体伸缩全程无侧向偏移，消除剪切应力带来的损伤隐患，这是库卡机器人维修中容易被忽略的关键校正环节。
氮气充气压力失衡会打破平衡缸受力匹配标准，压力过高抬升阶段缸体受反向挤压，压力过低下落阶段缸体承受全部臂体自重，两种情况都会加速金属疲劳。长期运行过程缸体密封件轻微渗漏，氮气持续流失，现场未定期补压校准，压力数值偏离设备出厂标定区间，受力平衡点持续偏移，应力集中位置固定不变，久而久之形成贯穿性断裂。更换全新平衡缸后按照机型标准参数精准充氮，静置一段时间复测压力数值，做好密封防护避免气体渗漏，稳定的内部气压能够均匀分摊臂体载荷，减少维修后的二次损伤概率。
外部环境侵蚀与物理磕碰会直接造成缸体表层结构性破损，焊装工位飞溅高温熔渣灼烧缸筒外壁，形成点状熔蚀凹坑，凹坑位置应力集中快速开裂；车间切削液、防锈水雾长期附着金属表面，细微锈蚀逐步向内扩张，削弱缸体壁厚承载能力。机器人转运、工装换型过程臂体剐蹭周边设备，活塞杆、缸筒外壁出现硬性撞击凹痕，成为裂纹萌发起点。维修装配完成后加装防护挡板隔绝飞溅与液体侵蚀，规范设备运行轨迹避开周边硬质构件，阻断外部环境带来的物理损伤源头。
缓冲阻尼失效会放大平衡缸伸缩瞬间冲击，内部缓冲结构磨损殆尽后，臂体升降至极限行程时无缓冲卸力，缸体两端支座与缸筒承受瞬时撞击载荷，长期高频冲击下连接根部优先断裂。拆解报废平衡缸可观察到缓冲活塞磨损、阻尼油渗漏痕迹，极限位置的缸筒端面存在明显撞击形变痕迹。更换配套全新缓冲组件，调试行程缓冲区间参数，减缓臂体到达上下极限位置的运动速度，弱化瞬时冲击载荷，延长新平衡缸使用寿命，减少后续停机开展维修的频率。
销轴、支座等配套连接件磨损松旷，会改变平衡缸受力方向，间接诱发断裂故障。销轴长期往复摩擦出现间隙，臂体运动时缸体产生小幅晃动，受力点不断偏移，局部应力反复叠加；固定支架螺栓长期震动松动，缸体运行姿态持续偏移，单侧受力持续加剧。维修更换平衡缸的同步工序，检查销轴磨损量、支架变形程度，超差配件同步替换，紧固全部连接螺栓并加装防松垫片，消除装配间隙带来的受力偏移问题。
区分瞬时冲击断裂与长期疲劳断裂，能够精准定位故障根源，优化库卡机器人维修的整改方向。工件超重、轨迹剐蹭、急停撞击造成的瞬时断裂，金属断口纹路粗糙无延伸细纹，整改负载与设备运行轨迹即可规避；气压失衡、同轴度偏差、缓冲失效引发的疲劳断裂，断口存在清晰渐进裂纹纹路，需要同步校正装配参数、充氮压力、缓冲区间。精准判定断裂类型，不用盲目更换配件，缩减维修物料投入与停机时长。
全部拆装校正工序完成后，分梯度空载、带载调试验证库卡机器人维修效果，消除隐性受力偏差带来的复发隐患。完成平衡缸装配、氮气充压、支架紧固，撤除机械支撑工装，上电启用手动模式低速抬升下落大臂，观测臂体运动有无抖动、异响、单侧偏移。逐步提升运动速度，切换不同承载重量循环运行，持续观测缸体伸缩顺滑度，无异常震动、无异响、无轨迹偏移，各受力部位受力均匀。长时间模拟量产工况连续运行，臂体启停冲击幅度稳定在标准区间，平衡缸受力状态符合设备出厂标定，即可确认本次维修整改到位，设备可重新接入自动化产线连续作业。
