kuka库卡机器人KSP600驱动器过载报警维修

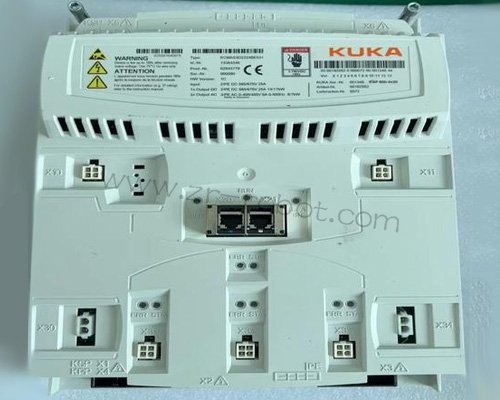

KUKA库卡机器人KSP600驱动器作为KRC4控制系统的核心伺服驱动模块，专门适配机器人手腕关节及重载轴驱动，承担着电机转速调控、扭矩输出控制及运行状态监控的关键职能，广泛应用于汽车焊装、工程机械装配等高端重载场景。与普通驱动器通电无反应故障不同，KSP600驱动器过载报警属于带预警的保护类故障，触发后会立即停机并在控制柜显示屏弹出专属故障代码，同时驱动器面板LED指示灯呈现特定闪烁状态，既避免内部功率元件、IGBT模块因过流过热损坏，也为维修提供了明确的溯源方向。此类故障若处置不及时，会频繁导致生产中断，长期反复还会加剧电机与驱动器的损耗，因此需结合KSP600模块化结构特性，精准解读报警信息、定位故障根源，通过规范库卡机器人维修彻底消除隐患。



KSP600驱动器过载报警的核心特征是“报警有明确指向、故障有场景区分”，不同报警代码与LED状态对应不同故障诱因。常见过载报警代码包括26032、F209、F210等，其中26032代码多对应轴过载、平均持续电流过高，驱动器面板轴调节器红色LED长亮、绿色LED以2-16Hz闪烁；F209、F210代码多对应瞬时过流引发的过载保护，常伴随驱动器外壳异常发热。从场景上可分为三类：启动即报警，多为负载卡滞或内部功率元件损坏；运行中低负载正常、高负载报警，多为负载匹配不当或参数设置不合理；随机频繁报警，多为供电不稳、散热不良或信号干扰导致，无需盲目拆机，可通过报警信息快速锁定排查范围。



维修KSP600驱动器过载报警，首要环节是报警信息解读与安全处置，这是避免故障扩大、提升库卡机器人维修效率的关键，区别于传统电气故障的前期准备逻辑。触发报警后，无需立即切断总电源，先通过控制柜显示屏完整记录报警代码、报警提示，同时观察驱动器面板LED指示灯状态，结合机器人停机前的作业工况，初步判断故障方向。随后按下急停按钮，切断驱动器单独供电线路，保留控制柜辅助电源，便于后续参数读取与故障排查；等待驱动器温度降至常温后，再切断总电源，静置30分钟以上，确保内部电容完全放电，避免带电操作引发元件击穿。维修人员需穿戴防静电手环、绝缘手套，备齐专用工具与适配配件，包括示波器、绝缘万用表、恒温电烙铁、驱动器专用清洁剂，以及库卡原厂功率模块、IGBT元件、散热风扇等，同时调取KSP600驱动器电路原理图与故障代码手册，明确模块化布局与溯源逻辑。



故障排查遵循“代码定向、优先级排序”原则，摒弃“先外后内”的固定模式，根据报警代码指向，优先排查高频诱因，大幅缩短维修周期。针对26032报警代码（轴过载），优先排查机械负载与电机链路：手动转动对应机器人关节，感受转动阻力是否均匀，有无卡滞、异响，排查减速机、轴承等传动部件是否磨损、润滑失效，若关节卡滞，需先清理异物、补充专用润滑脂，严重时更换磨损部件；用绝缘万用表测量电机绕组电阻与绝缘电阻，排查电机绕组是否短路、接地，若存在故障，需修复绕组或更换原厂电机，同时检查电机线缆是否破损、接口是否氧化，及时更换破损线缆、清理氧化接口。

针对F209、F210报警代码，库卡机器人维修优先排查供电链路与内部功率元件：用示波器检测驱动器输入端三相电压，确认电压稳定在额定范围，排查车间电网是否存在波动、浪涌，若电压不稳定，加装稳压设备或联系电工调整电网；打开驱动器外壳，观察内部功率模块、IGBT元件、整流桥是否有烧蚀、破损痕迹，用电容测试仪检测电容性能，若发现元件击穿、短路或电容失效，需更换同型号原厂元件，焊接时控制烙铁温度，避免高温损坏周边电路。同时检查驱动器内部电流检测单元，若检测漂移，需重新校准参数，确保电流检测精准，避免误报警。



对于随机频繁过载报警，重点排查散热系统与参数设置，这是KSP600驱动器过载的高频隐性诱因。检查驱动器散热风扇运行状态，清理风扇滤网与风道粉尘，若风扇不转动、转动卡顿，需更换同规格散热风扇，确保散热通畅；检查驱动器散热片是否有油污、粉尘堆积，用专用清洁剂擦拭干净，提升散热效率，避免元件过热触发过载保护。参数设置方面，通过库卡WorkVisual软件读取驱动器速度环、位置环增益等参数，若参数设置不合理，会导致电机响应异常、电流升高，需对照库卡技术文档与生产工艺，调整参数至最佳范围，同时校准编码器参数，确保反馈信息准确，避免驱动器基于错误信息控制电机引发过载。



模块化修复完成后，需按KSP600驱动器专属流程进行装配与报警复位，这是确保库卡机器人维修合格的关键，区别于普通电气故障的测试逻辑。装配时按拆解逆顺序进行，确保各模块连接紧密、排线排布规整，避免挤压、弯折线缆，紧固外壳螺丝时控制力矩，防止过紧导致壳体变形、过松影响密封。装配完成后，接通电源，通过控制柜进入驱动器参数界面，清除报警记录、复位驱动器，同时检查驱动器面板LED指示灯状态，确认设备状态绿灯亮起、轴调节器绿灯稳定，通讯状态正常，无报警提示。



测试验证需分三个阶段开展，全面模拟实际作业工况，杜绝故障复发。第一阶段空载测试，通过示教器控制机器人各轴低速、小范围运动，持续运行30分钟，监测驱动器输出电流、运行温度，确保电流稳定在额定范围，无过载报警触发；第二阶段负载测试，逐步增加负载至额定值，模拟重载抓取、高速运动等实际工况，持续运行1小时，观察驱动器运行状态，确认无异常发热、无报警，电机动作顺畅；第三阶段参数复核，再次通过WorkVisual软件检查驱动器参数，确认参数设置无误，记录测试数据，为后续运维提供参考。



过载报警的防控核心在于日常模块化运维与工况管控，结合故障诱因做好针对性预防，可大幅降低故障发生率。日常使用中，操作人员需严格遵循操作规程，避免机器人长期重载运行、频繁急停急启，合理规划作业流程，防止负载突变引发过载。定期开展维护，每月清理驱动器散热系统粉尘，检查电机线缆与接口状态；每季度检测电机绕组绝缘性能、驱动器输出波形，排查功率元件、电容等易损部件，提前更换老化元件；每半年复核驱动器参数，备份关键参数与程序，避免参数丢失或错乱。同时优化作业环境，控制车间温度与湿度，远离大功率干扰设备，保障供电稳定，延长KSP600驱动器使用寿命，确保库卡机器人持续稳定运行。
