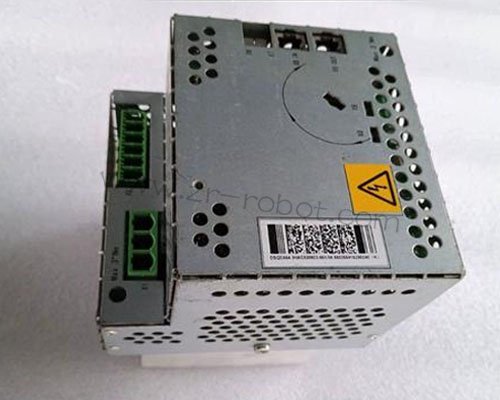

ABB机器人驱动器模块炸坏维修
时间:2026-04-07 点击: 来源:互联网 作者:匿名
简介：ABB机器人驱动器模块是整机动力输出的核心控制部件，负责将电网电能转换为伺服电机所需的精准动力，调控电机转速、扭矩与运行姿态，直接决定机器人的运动精度与作业稳定性。……
ABB机器人驱动器模块是整机动力输出的核心控制部件，负责将电网电能转换为伺服电机所需的精准动力，调控电机转速、扭矩与运行姿态，直接决定机器人的运动精度与作业稳定性。在工业生产场景中，驱动器模块炸坏属于突发性严重故障，多伴随刺耳爆炸声、火花飞溅，炸坏后机器人立即停机，驱动器外壳破损、内部元件烧蚀，不仅导致生产中断，还可能连带损坏伺服电机、主控单元等周边部件，大幅增加维修成本。此类故障多由过载、短路、电压异常等因素引发，ABB机器人维修需遵循“安全处置-痕迹研判-精准修复-全面校验”的思路，结合ABB驱动器模块的结构特性，规范操作、精准排查，才能彻底解决故障，杜绝二次损坏。
驱动器模块炸坏后的应急处置至关重要，直接决定维修安全与故障扩大范围。故障发生后，需立即按下急停按钮，切断机器人总电源与驱动器模块供电线路，严禁强行合闸重启，避免残留电压引发二次炸坏或触电事故。待设备完全断电、内部电容放电完毕后，在设备周边设置警示标识，禁止无关人员靠近。ABB机器人维修人员需穿戴全套绝缘防护装备，包括绝缘手套、防护面罩、绝缘鞋，避免接触炸坏部位的残留电荷与破损元件。初步观察驱动器模块外观，记录炸坏痕迹，包括外壳破损位置、内部元件烧蚀情况、是否有焦糊气味或油污残留，为后续故障溯源提供依据。
炸坏痕迹研判是精准定位故障根源的关键，需结合外观观察与专业检测，避免盲目拆解。先清理驱动器模块表面的灰尘、焦糊物与油污，仔细观察内部核心元件状态：若功率IGBT模块炸裂、引脚熔断，多由电网电压骤升、浪涌冲击导致；若电容鼓包、漏液并伴随炸痕，多与电源滤波异常、过载运行相关；若线路板烧蚀、铜箔熔断，大概率是内部短路或接线错误引发。同时用万用表检测驱动器模块的输入输出电压，排查外部供电是否存在过压、欠压或三相不平衡问题，检测伺服电机绕组电阻，确认电机是否存在短路，避免电机故障导致驱动器模块再次炸坏。
拆解维修前需做好充分准备，保障ABB机器人维修过程规范有序。备齐ABB机器人驱动器模块专用维修工具，包括恒温烙铁、芯片起拔器、线路板检测仪器，以及与模块型号完全匹配的原厂配件，如IGBT模块、电容、保险管、线路板等。查阅对应型号ABB驱动器的维修手册，熟悉模块内部结构、元件布局与接线规范，明确各元件的参数标准与装配要求。将驱动器模块拆卸下来，放置在防静电工作台上，做好接线标记，避免后续装配时接线错误，同时用防静电手环释放自身静电，防止静电击穿未损坏的精密元件。
模块拆解需精准轻柔，重点保护未损坏的元件与线路板。按照ABB机器人维修手册步骤，逐步拆卸驱动器模块外壳、固定螺栓与接线端子，记录各部件的装配位置，避免重装时出现偏差。拆卸过程中避免暴力操作，防止线路板断裂、元件脱落，对于炸坏严重的元件，用专用工具平稳拆除，清理线路板上的残留焊锡与焦糊物，用无水乙醇擦拭线路板表面，确保线路板无杂质、无氧化。检测线路板上未炸坏的元件，用万用表测量电阻、电压参数，排查是否存在隐性损坏，若发现元件参数异常，需同步更换，避免留下故障隐患。
核心元件更换是修复的关键，需严格遵循原厂标准，确保配件适配与装配精准。更换IGBT模块时，需选择与原型号参数一致的原厂配件，涂抹导热硅脂，确保散热良好，按标准力矩紧固固定螺栓，焊接引脚时控制烙铁温度，避免高温损坏模块。更换电容、保险管时，确认参数与原厂一致，焊接时避免虚焊、连焊，确保接线牢固。若线路板烧蚀严重，无法修复，需更换原厂线路板，更换后重新刷写适配的驱动程序，确保程序与机器人机型、电机参数匹配。
装配过程需规范操作，重点把控接线精度与装配间隙。按拆解的逆顺序逐步复装各部件，对照前期标记对接接线端子，确保接线准确无误，避免接反、接错导致模块再次炸坏。紧固固定螺栓时，按对角线顺序分次拧紧，力矩值严格遵循原厂标准，避免过紧导致部件变形、过松影响散热与接触。复装完成后，检查驱动器模块外壳密封情况，确保密封良好，防止粉尘、油污进入内部，影响元件运行。
ABB机器人维修后的联动校验需全面细致，彻底排除故障隐患。先进行静态检测，接通外部供电，用万用表检测驱动器模块输入输出电压、电流参数，确认符合标准，观察模块指示灯状态，无报警提示。随后进行空载测试，通过示教器控制机器人空载运行，监测驱动器模块温度、运行声音，确保无异常抖动、无过热现象，伺服电机运行平稳。最后进行负载测试，模拟实际生产工况施加额定负载，连续运行3小时以上，检测驱动器模块参数稳定性、电机运行精度，确认无任何故障迹象，才算完成修复。
日常防护能有效降低驱动器模块炸坏概率，延长其使用寿命。定期检查外部供电稳定性，加装稳压电源与浪涌保护器，避免电压骤升、浪涌冲击损坏模块；每月检查驱动器模块散热情况，清理散热风扇与散热片上的粉尘，确保散热通畅，避免过热导致元件损坏；定期检测伺服电机运行状态，排查电机短路、过载隐患，避免电机故障连带损坏驱动器；规范操作流程，禁止机器人频繁急停、急加速，避免驱动器长期处于过载运行状态，从根源规避炸坏风险。
