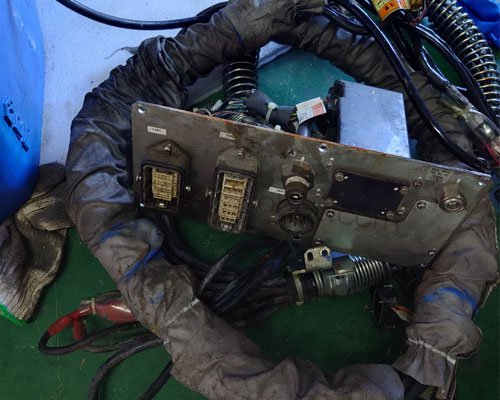

安川机器人HW1171741-A本体电缆短路维修
时间:2026-09-24 点击: 来源:互联网 作者:匿名
简介：安川机器人HW1171741-A本体电缆作为整机动力与信号传输的核心配件，适配多轴联动的动态运动工况，长期跟随机械臂完成扭转、弯折、伸缩等动作，是设备故障率偏高的易损部件。……
安川机器人HW1171741-A本体电缆作为整机动力与信号传输的核心配件，适配多轴联动的动态运动工况，长期跟随机械臂完成扭转、弯折、伸缩等动作，是设备故障率偏高的易损部件。该款集成电缆整合多组动力线与信号芯线，线芯排布密集，外层防护结构适配工业动态作业需求，可应对常规的姿态形变与环境侵蚀。自动化产线高频次、长时间的连续作业模式，会让电缆内部结构产生持续性劳损，逐步引发绝缘弱化、芯线接触异常等问题，最终衍生短路故障。这类电气故障具备渐进发展的特点，早期阶段难以被常规巡检发现，持续发展会影响伺服系统运行，引发设备停机报错，需要针对性安川机器人维修处理。
工业工位的复杂运行环境，是加速HW1171741-A电缆绝缘破损、诱发短路问题的重要原因。焊接、搬运、装配等常规生产场景中，车间浮动粉尘、油污雾气、空气湿气会持续附着在电缆外层护套表面，慢慢渗透防护材质内部，降低绝缘层的防护性能。电缆表层材质长期处于潮湿、油污附着的状态，会逐步出现硬化、脆化、开裂等老化现象，内部线芯的隔离防护能力持续下降。恶劣工况的长期侵蚀，会让相邻线芯之间、线芯与屏蔽层之间的绝缘阻值出现波动，为短路故障的滋生提供环境条件。
机械动态形变劳损，是该型号电缆出现内部短路的核心诱因。机器人日常作业姿态多变，电缆在关节活动区域反复承受弯折、扭曲、挤压作用力，内部细芯铜线会产生周期性疲劳形变。长期循环作业下，部分线芯出现断裂翘起，断裂的细小铜丝容易触碰相邻线芯，形成微短路隐患。这类内部损伤不会同步体现在外层护套，很多电缆外观完好，内部却已出现多区域芯线接触异常，空载低速运行时故障不易显现，高速运动、大幅度姿态切换时，线路形变加剧，短路问题随之触发。
电缆安装排布不合理，会加速故障累积，提升短路发作概率。前期安装调试阶段，若电缆预留余量不足、走线角度生硬、固定卡扣间距不规范，设备极限姿态运行时，电缆会承受过度拉伸与挤压。长期受力不均会造成局部护套变薄、内部芯线挤压贴合，破坏线路绝缘结构的稳定性。部分工位电缆与机身硬质结构长期摩擦，表层防护持续磨损，逐步暴露内部线芯，增加相间短路、对地短路的发作频次，影响设备电气系统稳定运行。
HW1171741-A电缆短路故障存在明显的阶段性特征，不同阶段的故障表现存在差异。故障初期多为间歇性短路，设备随机弹出伺服电气报错，复位后可恢复运行，量产过程中故障反复闪现。故障中期绝缘损伤范围扩大，短路触发频次明显增加，设备带载运行时极易停机，影响生产节拍。故障后期会形成持续性短路，设备上电即刻触发保护机制，无法完成正常启动。分阶段的故障表现，需要运维人员结合工况状态综合排查，区分隐性微短路与硬性短路的差异，针对性开展安川机器人维修作业。
针对性的安川机器人维修排查工作，遵循先外后内、先测后拆的作业原则，精准锁定故障区域。首先检查电缆整体走线状态，排查护套磨损、开裂、挤压变形等外观损伤，规整不合理的走线布局，调整线路预留余量与固定点位。借助专业检测设备，分段测量电缆各区域的绝缘阻值、导通状态，比对标准参数筛查阻值异常区段，定位内部芯线短路的具体位置，规避盲目拆解带来的多余工作量。重点检测关节弯折区、固定挤压区、油污附着区等易损位置，提升故障排查的有效性。
根据故障损伤程度开展对应的安川机器人维修整改作业。对于局部小范围损伤的电缆，可通过规范的线路剥离、对接、绝缘包裹工艺处理故障点位，修复线路导通性能，强化局部绝缘防护。对于内部多区段芯线损伤、绝缘大面积老化的电缆，直接更换同型号全新本体电缆，从源头规避重复故障。装配过程中优化走线布局，调整关节活动区域的线路松弛度，规避极限姿态下的拉扯与挤压，规整卡扣固定位置，减少后期机械劳损的积累。完工后再次检测线路绝缘与导通参数，保证电气性能符合设备运行标准。
安川机器人维修完工后的工况测试，用于验证线路修复质量与设备运行稳定性。低速手动操控各轴完成全行程姿态切换，观察电缆形变状态，排查线路挤压、干涉等问题。长时间开展空载循环运行，复刻设备常规作业轨迹，监测系统电气日志，观察有无间歇性报错。搭载工位常规负载开展带载试运行，模拟量产高频作业工况，核验伺服系统运行状态，保障电缆传输稳定，无短路异常触发，让设备回归常态化平稳生产状态。
