安川机器人DX200示教器碎屏维修
时间:2026-07-18 点击: 来源:互联网 作者:匿名
简介：安川DX200控制系统配套的手持示教器，是整条自动化产线人机交互的核心载体，设备点位校准、运动程序编写、故障信息读取，运行参数调整全部依托这块显示屏幕完成操作。……

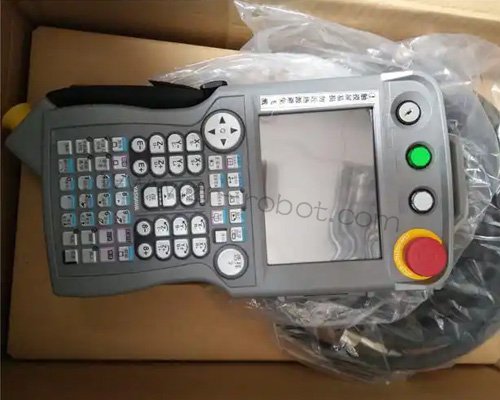

安川DX200控制系统配套的手持示教器，是整条自动化产线人机交互的核心载体，设备点位校准、运动程序编写、故障信息读取、运行参数调整全部依托这块显示屏幕完成操作。车身焊接、零部件搬运、金属打磨等生产工位内，示教器长期由操作人员手持移动，磕碰坠落、硬物撞击、线缆拉扯挤压等外力冲击时常发生，屏幕玻璃开裂、液晶层破损、显示区域漏液统称为碎屏故障。故障出现之后屏幕画面残缺、触控功能失效，无法正常调取设备运行数据，工位调试工作直接停滞，持续带故障使用还会造成内部电路受潮短路，扩大损坏范围，依照设备内部结构分层开展检测与处理，是现场设备运维中标准规范的维修。
碎屏故障在DX200示教器上会呈现多种差异化损伤状态，不同破损形态可以快速区分损伤层级，缩短故障判定消耗的时间。部分设备仅外层防护玻璃出现细密裂纹，液晶显示层完好，画面完整清晰，仅触控操作出现局部失灵；部分设备玻璃碎裂伴随液晶渗漏，破损位置形成深色斑块，斑块范围会随使用时长持续扩散，周边画面出现条纹失真；还有重度破损设备，屏幕整体碎裂，背光组件受损，屏幕完全黑屏，按键操作也会出现无响应的情况。各类破损对应的内部损伤程度存在明显差距，统一拆解更换整套屏幕组件会造成不必要的配件损耗，细致区分破损层级，能够让安川机器人维修的配件选用更贴合实际损坏情况。
外力冲击带来的物理形变，是DX200示教器碎屏问题产生的根本诱因，车间操作环境中的各类隐患会持续提升故障出现概率。现场操作人员手持示教器完成长时间调试作业，手部打滑导致设备垂直坠落在金属工装、水泥地面上，瞬时冲击力直接穿透外层玻璃，伤及内部液晶结构。焊装工位摆放的扳手、夹具、金属边角料等硬质物件，摆放杂乱容易剐蹭撞击示教器屏幕；设备收纳阶段随意堆叠挤压，多台示教器相互磕碰，长期累积微小损伤后单次受力就会出现大面积碎裂。线缆拖拽时过度用力，示教器接口位置受力变形，屏幕边框挤压内屏，也会引发隐蔽式内屏开裂，日常管控操作习惯，能够从源头降低故障频次，减轻后续维修工作量。
水汽粉尘顺着屏幕破损缝隙侵入机身内部，会衍生二次电气故障，加重安川机器人维修处置难度。示教器外壳原本依靠完整屏幕玻璃形成封闭防护结构，玻璃碎裂之后密封屏障失效，车间漂浮的金属粉尘、焊接油烟、空气中的水汽会顺着裂纹渗入壳体内部。粉尘附着在显示驱动板、触控排线触点表面，造成信号传输间断；水汽凝结在电路板表层，会引发微短路、元件漏电，出现屏幕偶尔闪烁、触控完全失灵、整机频繁重启等连带问题。轻度渗漏可通过清洁烘干处理消除隐患，长时间未处置的渗漏会腐蚀板载电子元件，需要同步更换损坏电路，拉长整套维修作业周期。
安川机器人维修前期需要完成规范断电与静电防护流程，规避拆机过程中精密元件出现不可逆损伤。DX200示教器内部搭载液晶驱动芯片、触控感应模块、微型电容电阻等弱电元件，人体携带的静电会瞬间击穿半导体元件，造成无显示、触控失效等新增故障。拆机前断开示教器与控制柜之间的通讯线缆，静置足够时长释放机身内部残余电量，佩戴防静电手环接触设备壳体，全程避免直接用手指触碰电路板触点与排线金手指。拆解螺丝分类放置在收纳盒内，按照拆卸顺序摆放，防止装配阶段出现零件错装、螺丝遗漏，减少人为操作带来的额外设备损伤。
分层拆解结构能够清晰区分外层防护玻璃、液晶显示模组、触控感应层三类独立部件，精准定位需要更换的配件。DX200示教器屏幕采用分层贴合工艺，最外层为钢化防护玻璃，中间是电容触控层，内层为液晶背光显示模组，三层结构依靠贴合胶紧密组合。仅外层玻璃开裂、内屏无漏液无条纹的轻度故障，可单独剥离破损玻璃更换，无需更换整套显示组件；玻璃碎裂伴随触控失灵、液晶漏液的中度故障，需要同步更换触控层与防护玻璃；屏幕大面积发黑、背光损坏、内部电路腐蚀的重度碎屏故障，直接更换成套屏幕模组，简化整套维修操作流程。
排线接口受冲击偏移、焊点脱开，是碎屏故障伴随出现的常见隐性问题，安川机器人维修过程中需要同步检查线路连接状态。屏幕遭受撞击产生震动，连接内屏与主板的柔性排线会出现插头松脱、焊点虚焊，部分排线边缘出现细微断裂，静态装配完成后短时运行正常，设备轻微晃动就会出现画面闪断。拆解屏幕组件之后逐一拔出排线插头，清洁金手指表面油污粉尘，重新平稳插接到位，出现脱焊、断线的排线需要补焊加固或者直接更换全新排线，保证图像信号、触控信号传输完整稳定，消除维修完成后间歇性显示异常的隐患。
屏幕贴合工序是整套维修流程中精度要求最高的环节，贴合不到位会产生气泡、触控偏移等遗留问题。清理旧屏幕残留胶层时使用专用除胶介质，轻柔擦拭边框贴合区域，杜绝硬质工具刮伤壳体密封槽。全新配件贴合时对齐四角定位卡扣，均匀按压屏幕表面排出内部空气，避免夹层残留气泡影响显示观感与触控灵敏度。贴合完成后使用固定夹具加压静置，等待胶体完全固化再装配外壳，防止装配过程中屏幕移位、边角翘起，规避返工重复维修的情况。
装配完成后的分阶段功能检测，能够提前排查贴合、接线过程中遗留的细微问题，保障安川机器人维修完成后设备稳定投入使用。初次上电仅做静态开机检测，观察屏幕全区域画面显示状态，核对色彩还原、图标清晰度，查看是否存在新增条纹、色块、闪屏现象。静态检测无异常后，完整测试全区域触控功能，逐点点击屏幕各处按键图标，确认触控识别灵敏无偏移、无局部失灵。最后手持示教器轻微晃动、弯折通讯线缆，模拟现场实际操作工况，长时间通电连续运行，复现车间日常使用状态，全程无显示、触控异常，代表屏幕更换工作达到标准。
长期稳定降低示教器碎屏故障，需要建立工位标准化收纳与操作规范，减少外力冲击隐患。调试作业时配套防滑手持护套，避免设备打滑坠落；工位区域划分专属收纳支架，闲置示教器统一放置在支架内部，远离金属工装与硬质工具；转运多台示教器时单独隔离摆放，杜绝相互挤压磕碰。日常巡检过程留意屏幕表面细微划痕、边角凹陷变形，提前更换防护护套，及时处置微小损伤，避免单次撞击引发大面积碎屏故障，减少车间设备停机维修频次。
