川崎机器人控制板卡虚焊故障维修
时间:2026-07-14 点击: 来源:互联网 作者:匿名
简介：川崎工业机器人控制柜内部主控板、伺服驱动板、信号转接板是设备程序运行、轴体驱动、信号交互的核心载体，板卡贴片元件、插针接口、BGA芯片焊点的焊接稳定性，直接决定整机运行连续性。……

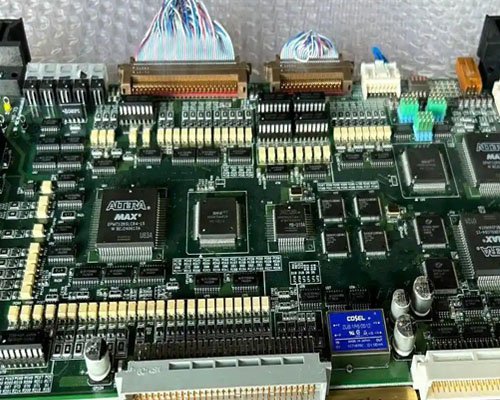

川崎工业机器人控制柜内部主控板、伺服驱动板、信号转接板是设备程序运行、轴体驱动、信号交互的核心载体，板卡贴片元件、插针接口、BGA芯片焊点的焊接稳定性，直接决定整机运行连续性。量产工况下控制柜长期处于设备震动、温度交变、电磁辐射的复杂环境中，电路板焊点极易出现焊层剥离、焊锡浸润不足、引脚微脱离等虚焊问题。这类故障不具备固定报错规律，故障随机性强、复现难度高，常规整机检测很难定位问题根源，精准处理这类隐性电路隐患，是保障川崎机器人稳定量产运行的关键川崎机器人维修工作。
板卡虚焊故障具备鲜明的工况触发特征，多数问题会随设备温度、设备震动、运行时长出现间歇性显现。设备冷机启动阶段各项功能正常，持续运行一小时左右机身升温后，陆续出现信号中断、轴体使能失效、程序卡顿、随机重启等异常状态，停机冷却后故障自动消失，再次开机又恢复正常运行。部分工况下设备姿态切换、机械臂震动传导至控制柜时，会瞬时出现通信报错、点位丢失的现象，轻触板卡特定区域后设备功能短暂恢复，这类间歇性故障表现，是开展针对性川崎机器人维修排查的重要判断依据。
引发川崎机器人板卡虚焊的核心诱因，来源于设备长期运行产生的物理应力损耗。机器人高频启停、快速走位产生的机械震动，会持续传导至控制柜内部，让板卡精密焊点长期承受往复拉扯应力，细微裂纹逐步扩散，最终形成引脚与焊盘的微脱离状态。设备工作期间板卡芯片、功率电阻持续发热，停机后快速降温，反复的热胀冷缩会加剧焊锡材质疲劳，破坏焊点原有贴合结构，让原本饱满的焊点出现浸润不充分、分层脱离等问题，长期累积形成隐性虚焊隐患。
车间环境杂质与电路负荷波动，会加速板卡虚焊故障的滋生与恶化，大幅缩短电路板使用寿命。焊装、机加工车间产生的粉尘、金属碎屑会通过控制柜散热缝隙进入内部，附着在板卡焊点表层，隔绝焊锡与引脚的贴合接触，形成假性焊接状态。电路长期处于瞬时过载、电压小幅波动的工况，元件工作温度忽高忽低，焊点热应力持续失衡，普通贴片电阻、电容引脚最先出现虚焊，逐步扩散至主控芯片、通信接口等核心点位，增大故障排查与处理难度，规范细致的工艺操作可以高效完成维修整改。
川崎机器人控制板卡的虚焊点位具备明显的集中性特征，高频故障点位集中在发热量大、受力明显的核心区域。功率模块、供电芯片、信号接口排针、高频运算BGA芯片是虚焊高发部位，这类元件工作时温度变化幅度大，且靠近板卡固定点位，震动应力传导最为集中。肉眼观察可发现故障焊点表层失去金属光泽，出现发黑、发白、裂纹、针孔等现象，部分焊点看似贴合完好，内部却存在空洞分层，常规目视检查无法精准识别，需要依托专业检测手段锁定故障点位。
川崎机器人维修排查需要摒弃常规整块换板的粗放模式，依托分层检测方式精准定位隐性虚焊点。先通过设备工况复现缩小故障范围，记录故障触发时的设备温度、运行状态、动作模式，锁定异常对应的电路模块。借助高倍放大镜观察板卡关键焊点，排查表层可见的裂纹、脱焊、氧化问题，对疑似点位采用局部温控加热测试，同步监测电路通断与信号传输状态。针对BGA封装芯片的底部隐性虚焊，可通过专业检测设备核验焊球贴合状态，避免遗漏深层故障点位。
明确故障点位后，需遵循精密电路板返修标准开展精细化处理，杜绝粗暴操作引发二次损伤。清理故障点位表层氧化杂质与残留助焊剂，对老化虚焊焊点进行脱锡处理，彻底清洁焊盘表层，保证无油污、无残留杂质。根据元件引脚规格适配对应焊锡材质，精准控制焊接温度与焊接时长，让焊锡充分浸润引脚与焊盘，形成饱满均匀的焊接层，杜绝虚焊、假焊、连锡等新问题产生。对于大面积BGA芯片虚焊，采用均匀热风回流工艺，平衡芯片整体温度，规避局部过热烧坏芯片的情况。
焊接完成后的清洁与固化处理，是保障川崎机器人维修质量、延长板卡使用寿命的关键步骤。返修后的焊点表层容易残留助焊剂残渣，长期留存会吸附粉尘、引发微短路或再次氧化，需使用专用清洁剂彻底擦拭板面，保持焊接区域洁净干燥。待板面完全风干后，对关键受力焊点、高频发热点位施加防护涂层，固化焊点结构，抵消设备震动与热胀冷缩带来的应力影响，大幅降低后期再次出现虚焊故障的概率，稳固板卡长期运行稳定性。
多级工况测试校验，可全面验证返修后的板卡运行状态，彻底排查隐性残留故障。板卡装配复位后，开展冷机开机、连续升温运行、震动模拟测试，全程监测电路电压、信号传输、模块运行状态，观察设备是否存在卡顿、重启、报错等异常现象。持续空载与带载交替运行数小时，复刻车间量产工况，确认所有功能稳定、故障不再复现，即可判定板卡修复达标，能够重新投入常态化生产使用。
常态化防护管控可以从源头降低川崎机器人板卡虚焊故障的发生概率，减少设备停机隐患。定期清理控制柜内部粉尘杂质，检查板卡固定螺丝、减震胶垫状态，避免板卡悬空受力、震动加剧。优化车间供电环境，稳定输入电压，减少电路负荷波动带来的温度骤变，降低焊点热应力损耗。针对使用年限较长的板卡，可定期对核心发热、受力点位做预防性补焊，提前处理初期微小裂纹与氧化隐患，维持板卡电路焊接结构的完整性与稳定性。
