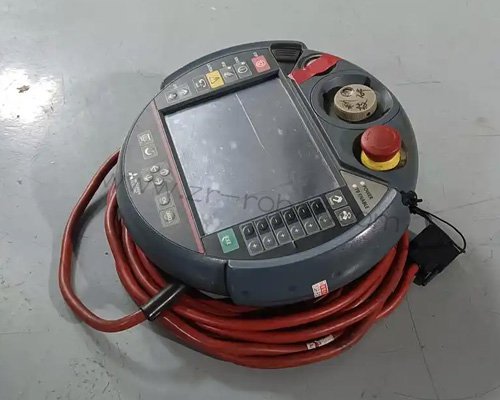

三菱机器人示教器闪屏维修
时间:2026-07-13 点击: 来源:互联网 作者:匿名
简介：在三菱自动化机器人控制系统中，示教器是操作人员调试轨迹、修改工艺参数、监控设备运行状态的唯一手持终端，设备显示功能的稳定是安全生产与精准示教的基础保障。……
在三菱自动化机器人控制系统中，示教器是操作人员调试轨迹、修改工艺参数、监控设备运行状态的唯一手持终端，设备显示功能的稳定是安全生产与精准示教的基础保障。长期处于车间粉尘、震动、频繁弯折拖拽的恶劣工况下，示教器屏幕极易出现无规律频闪、画面明暗跳动、花屏闪断、间歇黑屏等异常问题。这类故障虽不会直接触发紧急停机，但会严重干扰人工操作视线，导致参数录入失误、轨迹示教偏移，大幅提升设备调试风险与工件不良率，专业的三菱机器人维修可快速排查各类隐性隐患，高效恢复设备正常交互功能，保障产线高效运转。
从三菱机器人维修现场故障表现来看，三菱机器人示教器闪屏问题的触发条件各不相同，可根据运行状态划分为通电常驻闪屏、动作触发闪屏、高温工况闪屏三种核心类型。设备一开机就持续闪烁、画面全程抖动，多源于内部供电稳压电路失效；仅在摆动示教器线束、按压机身外壳时出现闪屏，故障根源基本集中在线路接触不良；设备低温待机正常、满载高温运行频闪，大多是硬件高温衰减与环境干扰导致。精准甄别不同故障工况，摒弃盲目拆机试错的低效方式，能在维修作业中大幅提升故障定位精准度，切实缩减现场作业耗时。
作为闪屏故障的最高发诱因，示教器连接线缆的隐性损伤常常被现场人员忽视。三菱示教器集成多组精密信号线与供电线，日常调试、对位、拖拽过程中反复多角度弯折、拉伸、扭转，线缆外层护套虽完好无损，但内部细小铜芯会出现疲劳断裂、虚接断路的情况。每当弯折至特定角度，线路通断状态随即改变，直接引发屏幕闪烁、黑屏、画面闪动等问题。这类高频多发的线缆故障，排查难度低、修复方式简单，是现场最易落地的维修场景。
接口氧化松动与针脚腐蚀，是容易被忽视的高频隐性故障点。示教器插头长期裸露在车间环境中，粉尘、油污、水汽会持续侵入接口内部，造成金属针脚氧化发黑、锈蚀积垢，接触电阻持续增大，导致显示供电与图像信号传输不稳定。设备运行震动会进一步加剧插头松动，出现信号断续传输的问题，直接引发屏幕闪烁抖动。部分现场频繁插拔示教器，还会造成接口底座松脱、针脚变形，彻底破坏接触精度，精细化的拆解清洁、针脚打磨与结构加固，均可归入规范的三菱机器人维修操作范畴。
供电电压波动与机身降压不稳，会引发整机持续性频闪，属于电气类基础性故障。示教器依托控制柜低压直流电源供电，车间电网波动、控制柜电源模块老化、输出电压纹波过大，都会导致示教器输入电压不稳定。电压偏高会造成屏幕背光驱动过载闪烁，电压偏低会导致显示芯片工作异常、画面明暗交替闪动。同时，示教器内部稳压电容老化、容量衰减，无法平滑瞬时电压波动，也会造成画面频闪。针对供电链路整改、老化元件更换的基础操作，是保障设备稳定运行的核心维修流程。
屏幕液晶总成与背光模组老化损坏，是设备使用中后期的常见硬件故障。三菱机器人示教器液晶屏、背光板、驱动排线属于易损耗精密部件，长期通电发光、温度交替变化，会出现背光灯带老化衰减、液晶像素驱动异常、屏幕排线压条松动等问题。背光模组工作不稳定，会出现明暗交替闪烁；液晶驱动电路损坏，会出现花屏闪烁、画面撕裂；屏幕排线松动偏移，会出现局部闪烁、间歇性黑屏。硬件损耗无法通过基础调试修复，唯有更换全新屏幕总成，才能完成高标准的维修作业。
主板显示芯片与电路虚焊，是疑难顽固性闪屏的核心诱因，排查难度极高，也是行业内对工艺要求最高的三菱机器人维修项目。示教器主板集成图像处理芯片、背光控制电路、信号解码单元，长期手持震动、高温烘烤、低温冷凝，会导致芯片引脚、电路焊点出现隐性虚焊、脱焊问题。焊点接触不良会造成图像信号处理中断、供电断续，系统画面不停刷新闪烁，故障无规律、随机性极强，复位重启仅能短暂恢复。常规外观检测无法发现问题，需要拆机借助专业设备检测电路通断、精准补焊故障点位。
车间电磁干扰与温湿环境影响，会诱发假性闪屏故障，无硬件损坏、无需更换配件。焊装、机加工车间的焊机、伺服设备高频工作，会产生高强度电磁辐射，干扰示教器图像信号传输与背光驱动频率，造成屏幕同步频闪。车间湿度过高会导致机身内部微漏电、板面结露，干燥粉尘堆积会形成微弱导电层，干扰信号稳定性，引发短时闪烁。优化设备摆放、加强屏蔽防护、做好清洁除湿，依托简易环境整改手段即可完成维修工作，彻底杜绝环境类假性故障。
系统固件错乱与参数适配偏差，会引发功能性闪屏，属于软件类软性故障。示教器长期运行、频繁开关机、异常断电，会造成系统固件丢失、程序错乱，屏幕刷新率、分辨率参数适配异常，画面刷新紊乱出现频闪。部分设备升级系统、更换配件后，固件版本不匹配，驱动程序兼容异常，也会持续出现显示故障。无需拆机改动硬件，仅通过恢复出厂设置、重新匹配固件、校准显示参数的软性调试方式，就能高效落地整套三菱机器人维修流程。
想要彻底根除闪屏故障、避免问题反复复发，必须严格遵循由简至繁的标准化排查修复逻辑，这也是做好三菱机器人维修、保障长效稳定的核心关键。现场优先观察闪屏触发规律，区分线缆弯折、温度变化、工况运行的对应关系；其次清洁加固接口、检测供电电压、排查环境干扰，排除简易故障；随后更换测试线缆、屏幕总成，定位硬件损耗点位；最后拆机检测主板电路、焊点状态，排查疑难虚焊故障。全程避免暴力拆解，保护精密触控与显示结构，精准锁定故障根源。
故障修复后的整机调试与耐久测试，能够充分验证维修效果，保障设备长期稳定运行。装配复原后，通电开机检测屏幕显示状态，观察画面是否清晰稳定、无频闪、无抖动、无花屏；反复弯折线缆、按压机身、晃动接口，测试间歇性故障是否彻底根除；连续通电空载运行数小时，监测高温工况下有无异常闪烁。调试无误后规整线束、加固接口、做好防尘防护，建立日常养护台账，定期清洁接口、检查线缆状态，有效延缓部件老化，彻底规避闪屏故障二次复发，保障三菱机器人示教器长期稳定操控。
