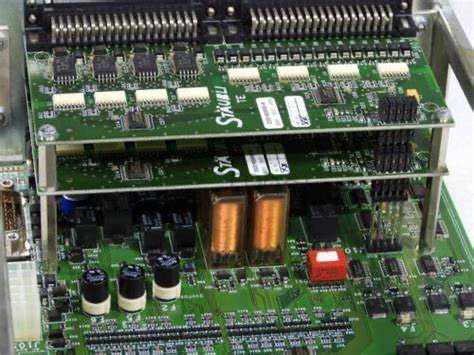

史陶比尔机器人电路板故障维修
时间:2026-07-18 点击: 来源:互联网 作者:匿名
简介：史陶比尔工业机器人凭借高精度运动控制、高稳定性闭环运行的优势，广泛应用于精密装配、电子分拣、机械加工等高端制造场景，电路板作为设备控制系统的核心载体，承载电源转换、信号传输、数据运算与指令输出等关键功能。……
史陶比尔工业机器人凭借高精度运动控制、高稳定性闭环运行的优势，广泛应用于精密装配、电子分拣、机械加工等高端制造场景，电路板作为设备控制系统的核心载体，承载电源转换、信号传输、数据运算与指令输出等关键功能。整套控制体系依托多块功能板卡协同工作，长期处于车间温湿度交变、电磁干扰、持续通电运行的工况中，极易出现元件性能衰减、线路异常、信号紊乱等隐性故障。电路板细微损伤不会直接造成设备停机，但会引发机器人定位偏移、通讯断续、启停异常、参数保存失效等问题，逐步影响生产精度与设备稳定性，及时开展针对性的史陶比尔机器人维修可以彻底根除隐性故障隐患。
工业生产环境带来的持续性侵蚀，是史陶比尔机器人电路板故障滋生的基础诱因，也是日常运维中最容易忽视的问题。制造车间悬浮的细微粉尘、金属颗粒物会逐步堆积在电路板元件间隙与线路表层，长期堆积会堵塞板卡散热通道，造成局部积热升温。空气湿度偏高时，水汽会在电路板绝缘层、芯片引脚位置形成凝露，引发微漏电、绝缘性能下降等问题，逐步导致线路阻抗失衡。车间变频设备、高频焊机产生的电磁辐射，会持续干扰电路板信号回路，造成数据传输失真、指令执行偏差，长期环境侵蚀累积的损伤，需要系统的维修排查才能彻底清理。
板卡核心电子元件的自然老化与热损耗，是电路板功能性故障的主要成因。史陶比尔机器人电路板集成大量电容、电阻、主控芯片、信号处理模块，设备常年连续运行让元件持续处于通电发热状态。电源区域电解电容长期受热会出现容量衰减、性能漂移，造成供电电压波动，无法为板卡元件提供稳定电力支持；精密电阻长期负载运行会出现阻值偏移，改变电路运行参数；主控芯片、驱动芯片频繁接收、处理运行数据，高温疲劳会导致运算精度下降、响应速度滞后，各类元件老化叠加，最终引发电路板整体工作异常，需要专业的史陶比尔机器人维修手段完成元件换新与参数复位。
非规范操作与电气冲击，会直接造成电路板突发性硬损伤，大幅缩短板卡使用寿命。设备运维阶段的带电插拔线路、未做静电防护直接触碰板卡元件，会产生瞬时静电击穿弱电芯片与精密线路，形成不可逆损伤。厂区电网电压波动、瞬时浪涌、漏电串电等问题，会通过供电回路冲击电路板电源模块，造成MOS管烧毁、线路熔断、电源芯片击穿等重度故障。设备调试过程参数超限、负载异常、回路短路，也会反向冲击控制电路板，引发局部电路瘫痪，这类突发性损伤必须通过精细化的维修定位受损点位，完成针对性修复。
板卡接口与金手指接触不良，是引发间歇性故障的高频问题，故障表现具备极强的隐蔽性。史陶比尔机器人控制柜长期密闭性不足，粉尘、油污会顺着板卡插槽缝隙侵入，附着在金手指与插槽触点表面，形成氧化层与绝缘杂质，造成接触断续。设备运行过程的柜体震动，会导致板卡插接松动、定位偏移，信号与供电传输随时出现中断情况。直观表现为机器人随机报错、通讯断开、点位偏移、重启后暂时恢复正常，无固定故障规律，常规外观检查无法发现问题，需要拆解板卡做深度清洁与复位检修，属于常规维修中的重点排查项目。
电路板虚焊、脱焊与线路微裂，多由设备长期震动与温度交变引发，属于渐进式结构故障。机器人高频往复运动产生的震动，会传导至控制柜内部，让电路板焊点长期处于微震动状态，长期累积后芯片引脚、插件元件、线路接点会出现虚焊、脱焊隐患。车间昼夜温差交替，会让电路板基材与焊点产生热胀冷缩形变，反复拉扯后出现线路微裂、焊点脱落等问题。这类故障无明显外观破损，仅在设备特定姿态、特定温度工况下发作，排查难度较高，需要借助专业检测设备结合工况复现，定位故障点位开展史陶比尔机器人维修作业。
电路板故障可通过设备运行状态初步甄别故障区域，提升排查与维修效率。设备上电无指示灯响应、整机无法启动，多指向电源板供电回路故障，集中在电源芯片、整流元件、滤波电容等核心部位；设备能上电但无法进入运行程序、频繁重启、参数丢失，多为主控板存储单元、运算芯片异常；机器人运动轨迹偏移、低速运行抖动、信号报错频繁，大概率是信号采集板、驱动板回路失衡。依托差异化故障表现分区排查，能够规避盲目拆机检测，锁定故障板卡与受损元件，让维修工作更具针对性。
标准化断电拆机流程，是保障电路板维修作业安全、规避二次损伤的基础前提。拆机前彻底切断机器人总电源，静置释放柜体与板卡残余电量，杜绝带电操作引发的二次短路与元件击穿。作业全程做好静电防护，依托防静电手环、防静电工作台消除静电隐患，避免静电损伤精密弱电元件。有序拆卸板卡固定螺丝、插接线路，做好线路标识分类，防止装配错接漏接，拆解过程杜绝暴力撬动、拉扯线路，避免造成线路断裂、板卡变形，为后续维修筑牢基础。
分区检测与甄别，是电路板深度史陶比尔机器人维修的核心环节，可有效区分可修复故障与不可逆硬件损伤。先通过肉眼观察电路板外观状态，排查电容鼓包、线路烧黑、焊点脱落、元件开裂等显性问题，初步锁定故障区域。再借助万用表、示波器等专业设备，逐段检测供电回路、信号回路、接地回路的参数稳定性，比对标准数值筛查阻值漂移、电压失衡、信号失真等隐性问题。针对虚焊、接触不良问题，开展清洁补焊、触点打磨复位；针对老化、烧毁、失效元件，更换同规格原厂配件，同步校准电路运行参数，恢复板卡工作性能。
板卡修复后的调试校准，是杜绝故障复发、保障设备稳定运行的关键步骤。元件更换、线路补焊、清洁复位完成后，需要对电路板各项电气参数进行全面核验，确保供电稳定性、信号传输精度、回路阻抗数值全部符合原厂标准。将修复板卡原位装配复位，规整内部线路排布，紧固插接接口与固定螺丝，恢复控制柜完整结构。随后开展分段上电测试，先低压空载试运行，再逐步加载核验设备运行状态，监测板卡温升、信号传输、指令执行情况，排查有无参数失衡、信号异常、局部发热等问题。
整机联动测试能够全面验证电路板维修质量，彻底排查隐性遗留隐患。设备调试无异常后，启动机器人完整生产程序，模拟设备常态化装配、分拣、搬运等工况，长时间连续运行监测设备启停响应、定位精度、通讯状态、系统稳定性。全程观察有无随机报错、轨迹偏移、卡顿重启等故障现象，核验各项运行参数稳定无波动，板卡工作温度正常无异常升温，即可判定维修工作达标，设备可正式投入量产运行。
建立电路板专项养护机制，能够从源头降低故障发生率，减少高频维修投入。日常运维中定期清理控制柜内部粉尘油污，保持板卡工作环境洁净干燥，规避潮湿积尘引发的绝缘不良、接触不良问题；定期紧固板卡插槽与线路接口，排查焊点老化、线路松动隐患；监测厂区电网供电稳定性，及时加装稳压防护装置，杜绝电压浪涌冲击板卡元件。提前处置设备轻微报错、信号不稳等初期异常，避免小隐患累积为重度电路板故障，持续保障史陶比尔机器人产线稳定高效运转。
