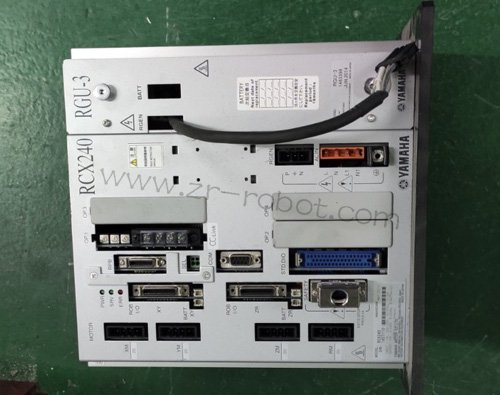

雅马哈机器人RCX系列控制柜故障维修

雅马哈RCX系列控制柜适配桌面式精密机器人设备，广泛应用于电子组装、小件搬运、精密点胶、轻型冲压辅助等自动化场景，设备整体结构紧凑，内部控制集成度高，依靠模块化电路设计实现运动控制、信号交互、伺服驱动、安全逻辑管控等一体化功能。相较于重型设备控制柜，RCX系列机身体积更小、元件排布更密集，对运行环境、供电质量、工况稳定性有着更高要求。长期持续性量产运行中，设备会逐步出现开机初始化异常、伺服无法就绪、运动轴间歇卡顿、程序中断退出、IO信号失联等多样化故障现象。现场常规处理方式多为重启设备、重置参数、替换整体模块，只能临时恢复设备运转，无法解决电路老化、环境侵蚀、硬件匹配失衡等深层问题，故障反复出现影响产线稳定节拍。结合RCX控制柜专属硬件特性，针对不同故障表现对应处理内部功能模块，从硬件修复和工况优化层面完成系统性雅马哈机器人维修整改。



RCX控制柜的故障现象具备明显的模块对应特征，不同异常状态可以直接对应内部功能区域的老化损伤，无需大范围拆机即可锁定故障大致范围。设备通电后电源指示灯亮度微弱、系统反复重启，多源于内部电源模块稳压能力衰减、输入回路带载能力不足。伺服就绪指令无法触发、单轴或多轴伺服锁定，大多和伺服驱动板老化、安全回路触点氧化相关。设备运行中轨迹偏移、定点定位不准、程序无故跳转，主要集中在主控运算单元和信号采样电路性能漂移。设备间歇性报错、静置后自愈、运行一段时间再次宕机，基本由柜体内部积尘受潮、线路虚接、元件热稳定性变差引发。依据故障表现区分损伤类型，能够有效规避盲目拆解带来的二次损伤，让维修工作更贴合设备实际损耗状态。



供电系统性能衰减是RCX控制柜最普遍的故障诱因，精密模块化电路对电压波动、负载变化十分敏感，细微供电异常都会触发系统保护机制。生产车间供电负载复杂，瞬时电压波动、谐波干扰长期存在，控制柜电源模块长期承受不稳定电压输入，内部稳压芯片、滤波电容、整流电路会出现性能衰退。电容容量衰减会造成输出电压纹波变大，供电纯净度下降，各类控制模块供电参数偏离标准区间，系统运行逻辑出错。电源回路线路长期通电发热，焊点逐步出现微裂虚接，带载工况下供电中断，引发设备瞬间停机重启。针对电源系统的雅马哈机器人维修重点在于更换老化功率元件、修复虚焊焊点、清理电源回路积尘，恢复稳压输出精度，保障整机供电平稳性。

柜体内部环境造成的隐性电路损伤，是精密小型控制柜专属故障诱因，也是长期被现场忽视的核心问题。RCX控制柜散热结构紧凑，自然通风散热模式极易吸附车间细微粉尘、纤维碎屑，粉尘长期堆积在板卡元件引脚、芯片表面和线路缝隙之间，形成微弱导电层。环境湿度变化会让积尘吸潮，加剧电路板微漏电现象，低温待机阶段漏电问题不明显，设备升温运行后绝缘性能快速下降，触发间歇性报警和停机。长期湿热环境还会导致板卡阻焊层老化变色，金属引脚缓慢氧化锈蚀，信号传输稳定性持续降低。雅马哈机器人维修过程中需要对整机内部做深度清洁处理，去除板卡表面积尘氧化层，对裸露焊点和线路做绝缘加固，优化柜体通风散热条件，杜绝环境因素持续侵蚀精密电路。



安全回路与IO信号回路的接触不良问题，会直接限制设备正常启动与运行，这类故障不存在元件烧毁，多为机械接触老化引发。RCX控制柜安全回路依托多组串联触点、外部防护开关、急停回路组成，长期高频启停、设备震动会造成触点氧化发黑、弹片弹性疲劳，触点闭合后导通阻值不稳定，系统检测安全回路异常直接锁定伺服功能。IO端口长期外接传感器、气缸电磁阀，频繁信号通断会产生感应电动势，轻微冲击端口电路，久而久之造成端口灵敏度下降、信号识别错乱。针对信号回路的维修以触点打磨、线路紧固、端口检测为主，修正信号传输偏差，恢复设备外部交互功能。



主控与存储单元的程序校验异常，属于RCX控制柜高发软性故障，不会出现硬件烧灼损伤，但会直接导致设备无法正常工作。设备长期运行产生的系统日志、异常断电记录会堆积在存储芯片内部，反复启停和工况波动会造成存储区块数据错乱，系统初始化过程数据校验失败，出现开机卡进度、程序丢失、参数复位等问题。部分设备运行年限增加后，存储芯片读写稳定性下降，数据保存能力变差，修改后的工艺参数无法持久存储，频繁出现参数自动还原的情况。雅马哈机器人维修时通过专业设备读取系统底层数据，清理错误数据区块，重新固化系统程序与工艺参数，对老化存储芯片做针对性更换，恢复主控系统稳定运算能力。



伺服驱动单元元件老化是引发运动故障的核心硬件原因，直接影响机器人轴系运转精度。RCX内置小型伺服驱动电路，负责各轴电流调控、位置闭环反馈，长期高频启停、小幅往复运动让驱动芯片、采样电阻、功率开关元件持续处于交变负载状态。元件老化后采样精度偏移，电流输出配比失衡，机器人出现低速抖动、定位偏差、空载报警等现象。轻微老化可通过参数校准修正运行偏差，元件性能严重衰减时，需要拆解驱动板更换失效功率元件，重新校准电流采样基准，保证各轴动力输出均匀稳定。



故障根治需要同步完成硬件修复和工况优化，单纯更换元件无法杜绝同类问题复发。结合设备使用环境，完善柜体密封结构，阻挡粉尘、水汽进入机身，优化工位供电稳压配置，削弱电网波动对精密电路的冲击。调整设备启停节奏，减少瞬时重载冲击，降低驱动模块和供电回路的运行负荷，从工况层面延缓元件老化速度，提升控制柜长期运行稳定性。



雅马哈机器人维修工作完成后，通过多维度工况校验确认设备性能完全恢复。整机装配完毕后持续通电待机数小时，观察设备是否存在重启、报错、指示灯异常等情况。依次完成单轴点动、多轴联动、全程轨迹运行，验证伺服就绪、信号交互、程序运行全部正常。复刻车间量产工况持续循环作业，监测控制柜温升、信号传输、电压输出状态，设备全程无异常报错、无卡顿停机，运动精度和控制逻辑完全符合设备出厂标准，可正常投入自动化生产线持续作业。
