松下机器人电路板烧坏故障维修

松下弧焊机器人控制柜内部集成多块功能电路板，分别承担电源转换、运动信号运算、电弧参数调控、外部信号交互等核心职能，板卡线路排布密集、贴片元件集成度高，长期运行在焊装车间粉尘、水汽、电压波动环境中，极易出现线路碳化、元件击穿类烧毁故障。故障显现存在清晰递进过程，初期仅示教器间歇性弹窗报错、机器人单轴动作卡顿，发展至板卡大面积烧毁后，整机上电无任何指示灯响应，内部伴随焦糊气味，整条自动化焊装线直接停滞。现场操作人员大多仅更换全新板卡快速恢复生产，没有完整追溯电路板烧毁的底层诱因，同类击穿损伤会在短周期内再次发生。松下机器人维修需摒弃固化排查模式，依托外观损伤标记、静态隔离检测、元件性能校验三层逻辑定位失效点位，同步整改诱发板卡烧毁的外部工况隐患，恢复电路板完整信号传输与供电输出能力。



开展松下机器人维修相关操作前必须落实整套静电与高压防护流程，规避带电检测、静电释放带来的元件二次击穿风险。按下控制柜急停开关切断伺服使能，完整记录故障触发时段的运行工况与示教器故障代码，断开设备总电源后静置足够时长释放母线电容残余高压，将故障电路板平稳放置在接地防静电作业台面。准备绝缘万用表、恒温热风焊台、吸锡工具、同规格贴片元件、电路板专用清洗介质与绝缘防护涂层，全程佩戴接地防静电手环，各类金属工具提前做静电释放处理，细微静电积累都会击穿电路板表面精密控制芯片。



外部供电回路异常是电路板表层线路烧毁的高频诱因，这一步无需拆解板卡贴片元件即可完成基础隔离判定。车间多台大功率焊接设备同步启停产生瞬时高压浪涌，进线空开老化无法有效阻隔电压冲击，高压电流直接涌入电路板电源输入回路，输入保险、限流电阻瞬间过热熔断，周边铜箔线路同步碳化发黑。线缆端子长期震动氧化，接触电阻持续升高形成局部发热点，热量逐步扩散灼烧周边线路；外接电磁阀、传感器线路绝缘层破损对地短路，反向回流电流击穿电路板信号采集引脚。断开电路板所有外接输入输出线缆，单独接入隔离稳压电源静态测量输入回路通断，打磨氧化接线端子、更换破损屏蔽线缆，稳定外部供电基准，从源头削减高压冲击、反向短路带来的板卡烧毁概率。



控制柜内部环境侵蚀会持续弱化电路板绝缘防护能力，逐步诱发局部短路烧毁，属于容易被现场忽略的隐性故障诱因。焊装工位飞溅金属粉尘、切削水雾顺着控制柜密封缝隙渗入柜体，长期堆积在电路板表层形成导电油污层，高低压线路之间形成隐性漏电通道，持续微弱漏电流逐步累积热量，最终造成线路烧断、贴片元件炸裂。散热风道滤网完全堵塞，控制柜内部热量无法向外散出，电路板长期处于超温环境，电解电容受热加速鼓包漏液，电解液流淌腐蚀周边线路，形成连片烧灼痕迹。完整拆解控制柜清理内部粉尘油污，更换老化密封胶条与堵塞散热滤网，对电路板表层做深度清洗除污，恢复板卡表层绝缘性能，降低环境侵蚀带来的持续热损伤。

静态电阻检测可以区分电路板表层烧毁与内层线路击穿，是松下机器人维修过程定位深层损伤的关键手段。部分板卡仅表层保险、功率电阻出现烧灼痕迹，内层铜箔线路保持完整，仅更换受损外围元件即可恢复功能；多层电路板内层电源层、信号层击穿时，表层无明显焦痕，但各供电回路对地电阻数值严重偏离标准区间，空载上电瞬间再次触发短路保护。使用万用表电阻档分段测量各回路对地阻值，标记阻值异常的线路区间，通过精密刀片轻微划开表层阻焊层，分段切断铜箔线路缩小故障范围，精准锁定内层短路烧灼点位，避免盲目更换整套电路板增加耗材投入。

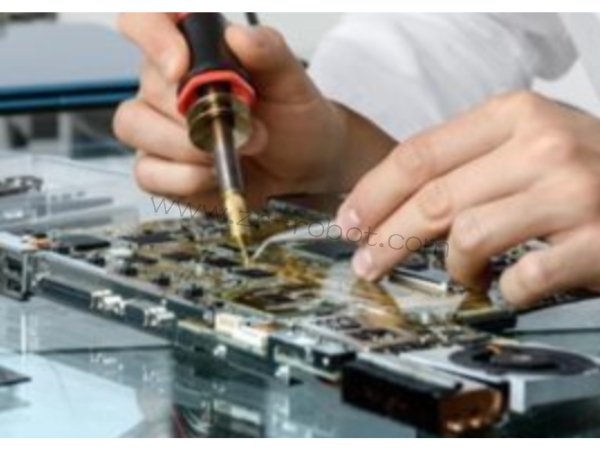

贴片功率元件老化击穿是电路板大面积烧毁的核心内部诱因，断开全部外接负载静态检测依旧存在短路回路，需要借助热风焊台完成元件更换维修。板载整流二极管、稳压芯片、功率MOS管长期承受交变电流冲击，内部PN结老化击穿形成永久短路，短路瞬间巨大电流灼烧周边铜箔线路，连带周边滤波电容、采样电阻同步损毁；电解电容容量衰减后出现漏液，电解液腐蚀元件引脚与焊盘，逐步形成虚焊发热点，长时间运行后扩展为连片烧毁痕迹。断电充分释放残余电荷后，使用热风枪均匀加热受损元件引脚，完整取下失效配件，清理焊盘残留碳化锡渣，焊接同规格工业级贴片元件，补焊完成后再次复测回路电阻，确认无短路隐患再做绝缘防护处理。



多层电路板铜箔线路烧断后不能直接更换整块板卡，针对性线路修补是松下机器人维修环节控制成本的重要操作。局部烧灼造成表层、内层铜箔断裂，信号传输、供电回路直接断路，机器人出现运动失控、电弧调节失效等故障。清理烧灼区域碳化基材，使用细漆包线跨接断开线路两端焊盘，外层涂抹绝缘防护涂层隔绝粉尘水汽，修复完成后复测线路导通性与绝缘电阻，保证跨接线路不与周边高低压线路形成漏电通道。线路修补后的电路板可稳定适配量产工况，大幅缩减全新板卡采购带来的生产成本损耗。



区分瞬时冲击烧毁与长期环境老化烧毁，能够定向匹配对应的整改方案，两类故障对应的损伤痕迹存在清晰区分。电网高压浪涌、外部线缆短路造成的瞬时烧毁，烧灼痕迹集中在输入回路局部，其余元件与线路完好；粉尘油污堆积、散热失效、电容漏液引发的老化烧毁，烧灼区域连片扩散，多处元件同步出现损耗痕迹。精准判定故障形成路径，同步配套对应的供电稳压、柜体密封、散热优化整改措施，不用全盘更换整套控制柜内部板卡，缩短设备停机检修时长。



完整芯片级松下机器人维修工序严格遵循断电放电、外部隔离、静态检测、元件更换、线路修补的递进操作规范，规避静电、高压带来的二次设备损伤。第一步切断整机电源充分释放电容残余高压，记录故障代码与板卡外观烧灼位置；第二步断开全部外接线缆，隔离外部负载区分板卡本体故障与线路短路；第三步清理控制柜内部粉尘、疏通散热风道，消除环境侵蚀隐患；第四步静态测量各回路电阻，定位短路、断路烧灼点位；第五步更换击穿贴片元件、修补断裂铜箔线路，完成绝缘涂层防护，分层操作精准锁定全部损伤点位。



全部元件更换、线路修补与绝缘防护工序完成后，分梯度开展空载、带载长时间通电测试，验证电路板烧毁隐患彻底清除，规避隐性线路虚接、元件参数不匹配带来的重复击穿。复原电路板插槽、全部外接信号与动力线缆，接入隔离稳压电源空载上电，示教器无任何板卡相关故障代码弹出，各路输出电压稳定在原厂标准区间。操控机器人完成单轴点动、多轴联动循环作业，模拟车架焊接、零部件加工量产工况持续运行，电路板无异常升温、无信号中断报错，各项控制功能运行稳定，即可确认本次维修整改到位，机器人可重新接入自动化焊装生产线持续作业。
