Mitsubishi三菱机器人伺服电机断轴故障维修
时间:2026-05-15 点击: 来源:互联网 作者:匿名
简介：三菱机器人伺服电机的输出轴是动力传递的核心载体，一端连接电机转子，一端对接减速器与末端工装，既要承受机器人作业时的交变扭矩，又要抵御径向载荷的持续作用，其运行状态直接关系整机的作业精度与生产效率。……

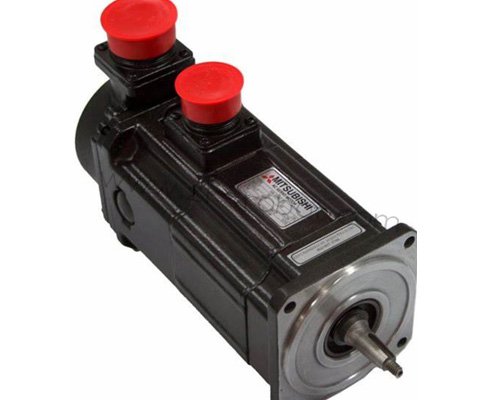

三菱机器人伺服电机的输出轴是动力传递的核心载体，一端连接电机转子，一端对接减速器与末端工装，既要承受机器人作业时的交变扭矩，又要抵御径向载荷的持续作用，其运行状态直接关系整机的作业精度与生产效率。在长期工业化作业中，伺服电机频繁启停带来的冲击、负载波动引发的受力变化，再加上安装调试不当、日常维护疏漏以及车间环境的侵蚀，很容易导致输出轴出现裂纹，若未及时发现，裂纹会持续扩展，最终引发断轴故障，造成机械臂骤停、生产中断，甚至连带损坏减速器、工装等周边部件，因此断轴故障的精准处置与规范三菱机器人维修至关重要。
现场处置三菱机器人伺服电机断轴故障，首要任务是快速判定故障，无需依赖专业检测设备，结合设备运行状态与直观检查即可精准判断。断轴发生的瞬间，机器人会突然停止所有动作，机械臂出现卡死现象，同时伴随刺耳的金属断裂声或摩擦异响，示教器会立即弹出伺服系统异常、扭矩过载等相关报警，部分机型还会触发电机过热保护。停机后，操作人员可直接观察电机输出轴端部，多数断轴故障会在轴体与联轴器的连接处出现明显断口，部分断口会伴随金属变形、磨损痕迹；若断口隐藏在电机端盖内部，手动盘动电机轴会出现无阻力空转或卡顿严重的情况，结合这些现象就能明确判定断轴故障，同时初步判断故障严重程度。
想要彻底解决断轴故障，避免三菱机器人维修后再次复发，就必须找准故障根源，而非单纯更换轴体。长期过载是引发断轴的首要因素，不少生产企业为追赶生产进度，让机器人长期携带超出额定负载的工件，伺服电机输出轴需持续承受超出自身承受范围的扭矩，轴体材料会逐渐出现疲劳损伤，微小裂纹在反复受力中不断扩大，最终导致轴体断裂，这种情况在重型物料搬运、厚板焊接等重载场景中最为普遍。
安装精度不足也会直接诱发断轴，电机与减速器安装不同心、联轴器固定螺栓松动，会导致轴体运行时承受额外的径向力，产生剧烈振动，长期反复的振动会让轴体受力不均，加速裂纹产生；联轴器选型不当、安装过紧，会给轴体施加附加轴向力，进一步增加断轴风险。除此之外，轴体自身材质缺陷、热处理工艺不达标，会导致其强度不足，无法承受正常作业载荷；日常维护不到位，轴承磨损、润滑不足，会加剧轴体摩擦，间接增加受力负担；车间内的金属粉尘、腐蚀性冷却液附着在轴体表面，会侵蚀轴体材质，降低结构强度，埋下断轴隐患。
断轴维修的核心是规范操作、精准处置，而维修前的安全防护工作，是避免维修过程中发生安全事故、损坏设备部件的前提。三菱机器人维修前需先按下机器人急停按钮，彻底切断总电源与伺服电机供电，关闭控制柜主开关，悬挂醒目的维修警示标识，防止误操作引发通电事故。随后静置15分钟以上，确保电机内部电容完全释放残留电荷，避免带电操作造成触电风险。同时将机械臂调整至无负载的安全姿态，启用关节锁止装置，用专用支架平稳托住机械臂，防止拆除电机后机械臂下坠，损坏周边部件或引发安全隐患。
三菱机器人维修人员需做好个人防护，穿戴绝缘手套、防护眼镜与防静电手环，避免静电、触电或部件磕碰造成伤害。同时筹备好所需的专用维修工具与耗材，工具方面需准备内六角扳手、卡簧钳、拉马、扭矩扳手、游标卡尺等，确保工具精度达标；耗材需选用三菱原厂伺服电机输出轴、轴承、密封件及专用润滑脂，确保耗材规格与电机型号完全匹配，杜绝使用通用配件，避免因参数不符影响维修质量，增加后续故障风险。
拆解电机时需精准操作，全程轻拿轻放，避免损坏内部精密部件，为后续维修工作奠定基础。首先拆卸电机与联轴器的连接螺栓，用拉马缓慢分离电机与减速器的连接法兰，在各部件连接处做好清晰标记，防止后续装配时出现错位。随后拆除电机端盖的固定螺丝，打开端盖后，用专用工具清理内部积尘、油污，重点观察断轴部位的断口形态，通过断口特征进一步确认故障根源：断口平整且带有明显疲劳纹路，说明是长期过载导致；断口粗糙、带有金属毛刺，说明是瞬时冲击引发的断裂。同时检查电机内部轴承的运行状态，若发现轴承磨损、卡顿或间隙过大，需同步更换，避免后续影响轴体运行稳定性。
断轴维修需根据轴体断裂程度，选择科学合理的三菱机器人维修方案，核心是确保维修后轴体强度、精度符合设备标准，杜绝勉强修复留下安全隐患。若轴体仅出现局部裂纹、未完全断裂，可采用专业焊接工艺进行维修，焊接前需对轴体裂纹部位进行打磨、除锈处理，选用与轴体材质匹配的焊接材料，严格控制焊接温度与焊接工艺，防止高温导致轴体变形，焊接完成后需对轴体进行打磨、校准，确保轴体同心度达标，避免运行时产生振动。若轴体完全断裂、无法修复，需直接更换三菱原厂输出轴，确保轴体材质、尺寸、精度与原轴完全一致，保障动力传递的稳定性。
装配作业需严格按照拆解的反向顺序进行，重点把控装配精度，这直接影响维修后电机的运行状态。将新轴或修复后的轴体精准安装至电机内部，调整轴体同心度，确保轴体与轴承、端盖贴合紧密，转动顺畅无卡顿、无偏移。安装新的轴承与密封件，在轴承与轴体连接处均匀涂抹专用润滑脂，减少运行过程中的摩擦损耗，同时增强密封性能，防止粉尘、水汽侵入电机内部。将电机端盖复位并紧固螺丝，按之前做好的标记对接电机与减速器，用扭矩扳手按规定扭矩紧固联轴器螺栓，确保连接牢固、同心度达标，避免运行时产生振动。
三菱机器人维修完成后，必须进行全面的校验测试，分阶段验证维修效果，确保断轴故障彻底解决，电机能恢复正常运行。首先进行空载测试，接通电源启动伺服电机，观察电机运行状态，确认无异常异响、无剧烈振动，轴体转动顺畅，用游标卡尺检测轴体同心度，确保符合设备标准。随后通过示教器调整电机相关参数，校准扭矩、转速等关键参数，确保与机器人控制系统精准匹配，避免参数不符引发运行异常。
空载测试无异常后，开展负载测试，模拟实际生产工况，让机器人携带额定负载连续运行1小时，实时监测电机温度、轴体运行状态及扭矩变化，若全程无异常报警，机械臂动作精准、运行平稳，说明维修合格，可投入正常生产。三菱机器人维修过程中，需详细记录故障现象、断轴部位、根源排查过程、维修步骤及更换的部件信息，为后续同类故障的快速处置提供参考，提升维修效率。
日常运维工作能有效降低伺服电机断轴故障的发生率，延长电机使用寿命，减少生产中断带来的损失。定期检查电机与减速器的安装同心度，发现偏差及时校准；每6个月检查一次联轴器固定螺栓的紧固状态，及时拧紧松动的螺栓；定期清理轴体表面的积尘、油污，排查轴体是否存在裂纹、磨损等隐患；按设备说明书要求，定期更换轴承与专用润滑脂，确保润滑充足，减少轴体摩擦；优化机器人运行参数，避免长期过载、频繁急停，降低轴体受力冲击；做好车间环境防护，减少粉尘、腐蚀性介质对轴体的侵蚀，从根源上规避断轴隐患。
