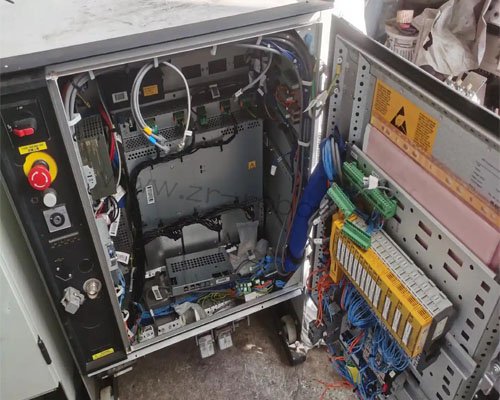

Panasonic松下机器人G2控制柜维修
时间:2026-03-13 点击: 来源:互联网 作者:匿名
简介：Panasonic松下机器人G2控制柜作为设备的核心控制单元，集成了电源模块、主控板、伺服驱动单元、I/O接口等关键部件，承担着机器人运动控制、程序运行、信号传输及安全保护的核心职责。……
Panasonic松下机器人G2控制柜作为设备的核心控制单元，集成了电源模块、主控板、伺服驱动单元、I/O接口等关键部件，承担着机器人运动控制、程序运行、信号传输及安全保护的核心职责。工业生产场景中，G2控制柜长期处于封闭运行状态，受车间粉尘、油污、电磁干扰、电网波动及元件自然老化等因素影响，极易出现各类故障。故障发生时，机器人会立即停机，控制柜面板会显示对应故障提示，不仅中断生产进度，若维修操作不规范，还可能损坏内部精密板卡，进一步增加维修成本和停机时间。
松下机器人G2控制柜的维修，核心是精准判断故障类型，避免盲目拆机检修。不同于其他型号控制柜，G2系列采用一体化集成设计，内部部件布局紧凑，盲目拆解很容易导致线路断裂、板卡损坏，反而加剧故障。正确的维修方式是先通过面板故障提示、运行异响、指示灯状态等直观表现，锁定故障大致范围，再针对性开展拆机检测，既提升维修效率，又能最大限度保护内部精密元件。
维修前的安全防护的是重中之重，直接关系到维修人员人身安全和设备安全。松下机器人维修前需将松下机器人调整至无干涉的安全姿态，按下急停按钮，彻底切断控制柜主电源，拔掉电源插头和所有外部信号连接线。由于控制柜内部电容会残留高压电，需等待30分钟以上，确保电容完全放电，期间严禁触碰任何接线端子和内部电路。维修人员需全程佩戴防静电手环、绝缘手套，工作台铺设防静电垫，准备好绝缘万用表、示波器、专用拆机工具、防静电毛刷及压缩空气枪，避免操作不当引发安全隐患。
故障类型的判断无需拆机，可通过控制柜面板的故障提示和直观表现快速锁定。若控制柜通电后无任何反应，面板指示灯不亮，大概率是外部供电异常或内部电源模块故障；若通电后面板显示电源报警，需优先排查外部电网和电源模块；若机器人无法启动、程序无法运行，多与主控板或软件系统相关；若某一轴运动异常、报伺服故障，则重点关注伺服驱动单元和轴控制卡；若控制柜出现过热、异响，需优先检查散热系统和内部线路。
外部供电异常是引发G2控制柜故障的常见原因，排查时先用万用表检测车间电网三相电压，确认电压数值符合松下G2控制柜额定供电要求，排查电网是否存在波动、缺相或浪涌等问题。若供电异常，需先联系电工处理外部隐患，再进行设备检修。随后检查控制柜外部接线，查看电源线缆、信号线缆是否有破损、脱落、氧化等情况，接线端子是否松动，用无水乙醇擦拭端子去除氧化层和杂质，重新紧固接线，很多简单故障可通过紧固接线、修复破损线路解决。
若非外部故障，再进行拆机检修，拆机时动作需轻柔规范，用专用工具拧下控制柜外壳固定螺丝，缓慢打开外壳，避免用力过猛导致内部线路断裂或板卡移位。打开外壳后，先用压缩空气枪和防静电毛刷，彻底清理内部粉尘和油污，粉尘堆积过多会导致元件散热不良、信号传输受阻，也是引发故障的常见原因，清理过程中避免毛刷触碰板卡上的精密元件。
电源模块是G2控制柜的动力核心，也是最易出现故障的部件之一。清理完成后，松下机器人维修重点检查电源模块，观察模块上的指示灯状态，若红灯常亮或闪烁，说明模块存在故障；用万用表测量模块输入输出电压，若电压为0或偏离标准范围，需更换与原型号适配的原厂电源模块，不可使用非适配模块，否则会导致其他元件损坏。同时检查电源模块的接线端子，确保连接紧密，无松动、虚接现象。
主控板作为G2控制柜的“核心大脑”，负责处理所有控制信号和程序运行，其故障会导致机器人无法正常工作。检查主控板时，重点观察板卡上的电容、芯片是否有鼓包、烧蚀、发黑等异常现象，若有明显损坏痕迹，需进行芯片级维修或更换原厂主控板。同时检查主控板与其他模块的连接排线，确保排线插紧、无破损，排线接触不良会导致信号传输异常，引发各类故障。
伺服驱动单元和轴控制卡故障，多表现为机器人轴运动异常、伺服报警。检查伺服驱动单元时，查看模块指示灯是否正常，散热风扇是否能正常运转，若风扇卡死、损坏，需立即更换，避免模块因过热触发保护；用万用表测量驱动单元输入输出电流，若数值异常，说明模块已损坏，需及时更换。轴控制卡故障可通过拔插排查，若拔插后故障缓解，说明是接触不良，重新插紧即可；若仍有故障，需检测轴控制卡参数或更换卡件。
I/O接口模块故障会导致机器人无法接收或发送外部信号，表现为程序运行异常、外部执行机构无响应。检查I/O模块时，观察模块指示灯状态，若某一通道指示灯异常，需检查对应接口的接线，排除外部信号源问题；若模块整体无响应，需检测模块供电和与主控板的连接，必要时更换I/O模块。
硬件故障排查修复完成后，需进行软件系统调试，避免因软件问题导致故障复发。先接通电源，启动控制柜，观察系统是否能正常进入运行模式，若因程序错误导致故障，通过示教器或U盘加载原厂备份程序，覆盖异常程序。更换主控板、轴控制卡后，松下机器人维修需重新进行轴原点校准，确保机器人运动精度符合生产要求，校准完成后保存参数，避免参数丢失。
调试完成后，进行全面测试验证维修效果。控制机器人进行点动、空载运行，监测控制柜各模块运行状态，查看面板是否有报警提示，检测各轴运动精度和信号传输是否正常；随后进行负载运行测试，模拟正常生产工况，运行一段时间，确认控制柜无过热、异响、参数异常等情况，确保故障彻底解决。
维修完成后，按照拆卸的相反顺序紧固控制柜外壳，清理控制柜周边环境，将松下机器人维修过程中更换的配件、工具整理归档。同时简要记录故障现象、排查过程、更换的配件型号及调试细节，为后续同类故障维修提供参考。日常使用中，需定期清理控制柜防尘网，每月打开外壳清理内部粉尘，检查接线端子松动情况和散热风扇运行状态，规范车间电网环境，从源头减少故障发生。
