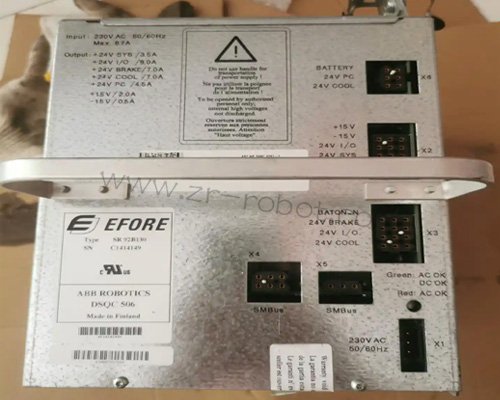

ABB机器人电源单元短路故障维修
时间:2026-07-16 点击: 来源:互联网 作者:匿名
简介：现代化智能制造产线中，ABB机器人承担焊接、搬运、上下料、装配等核心工序，设备整体运行稳定性依托控制柜内部各类电气模块协同工作。……
现代化智能制造产线中，ABB机器人承担焊接、搬运、上下料、装配等核心工序，设备整体运行稳定性依托控制柜内部各类电气模块协同工作。电源单元作为整机电力供给的核心模块，承担电压转换、稳压输出、回路配电的核心作用，为机器人伺服系统、主控系统、信号采集模块提供标准工作电压。生产车间复杂的工况环境，长期连续的设备启停运转，都会让电源单元持续处于高负荷带电状态，内部电气元件损耗速度加快。短路故障是电源单元较为棘手的电气故障类型，故障爆发后设备会立即启动断电保护机制，直接终止所有作业程序，造成产线停滞。多数隐性短路问题无法通过常规复位操作消除，只有针对性开展规范ABB机器人维修，才能彻底恢复设备供电稳定性。
电源单元短路故障的诱发条件具备极强的工况关联性，并非单一元件损坏导致，车间环境、线路状态、用电负荷、元件老化都会成为故障诱因。车间空气中漂浮的金属粉尘、焊接烟尘长期堆积在电源单元电路板表面，干燥状态下不会影响电路运行，环境湿度升高后会形成细微导电层，造成电路板微短路。设备长期满负荷运行，内部电容、功率器件持续发热，元件老化速度加快，极易出现击穿、漏电、导通异常等问题，引发回路短路。外部接线不规范、线缆绝缘层磨损、柜内线路杂乱搭接，也会在设备震动过程中触发瞬时短路，持续威胁机器人电气系统安全。
根据故障触发形式可以将电源单元短路分为持续性短路与间歇性短路两类状态，两类故障的排查难度和故障危害存在明显差异。持续性短路故障表现为上电即刻跳闸、设备无法开机，故障特征直观，排查定位难度较低，多为元件彻底击穿、线路直接搭接等硬性损伤导致。间歇性短路无固定触发规律，设备空载运行时可正常工作，带载运行、机身震动、环境温度升高后随机报错停机，隐蔽性极强，长期反复触发会持续烧毁周边精密元件，扩大设备故障范围，这类故障需要精细化的检测手段配合专业维修流程处理。
电气故障检修的安全性是所有操作的前置要求，电源单元涉及高低压转换回路，带电操作极易引发短路扩大、元件烧毁甚至人员触电问题。正式开展ABB机器人维修前，必须彻底切断机器人控制柜总电源，锁定断电状态防止误送电。等待设备内部储能元件完全释放残余电量，确保高低压回路彻底断电后，再拆解电源单元外壳与接线端子。提前记录各类供电线路、信号线路的接线位置，避免装配阶段接线错位引发二次故障，标准化的安全操作流程可以有效规避检修过程中的各类风险。
外部回路排查可以优先排除简单故障点，大幅缩减整体检修时长。重点检查电源单元输入输出线缆的绝缘状态，查看线缆外皮是否存在磨损、挤压、老化破损，端子排接线位置是否存在松动、氧化、烧蚀发黑的现象。清理控制柜内部堆积的粉尘、金属碎屑，消除电路板表面导电杂质，避免污染物持续引发微短路。核对外接负载回路是否存在超负荷接入、线路错接问题，排查外部设备漏电、短路传导至主机电源单元的问题，外部隐患全部排查完毕后，再深入检测电源单元内部结构。
电源单元内部元件损耗是短路故障的核心内因，高频损耗元件的状态检测是故障定位的核心步骤。内部电解电容长期受热会出现鼓包、漏液、容量衰减，电容击穿后会直接造成供电回路短路，是现场最常见的故障点位。功率管、整流桥、稳压芯片等功率器件，频繁承受瞬时电流冲击，容易出现内部击穿导通，造成回路过流短路。电路板长期使用出现铜箔腐蚀、焊点开裂、线路微断，设备运行震动后会形成间歇性电路搭接，引发不定时短路报错，依托专业检测设备可以精准筛查各类老化损伤元件。
故障点位精准定位后，需要按照电气维修标准完成元件更换与电路修复。选型替换的电子元件必须匹配原厂电气参数，参数偏差会造成供电不稳、回路保护异常，再次诱发电气故障。针对电路板烧蚀、铜箔断裂的位置，需要清理腐蚀区域、重新补线焊接，恢复电路完整导通状态，彻底清除故障隐患。焊接作业全程控制温度与焊锡用量，杜绝虚焊、假焊、连锡等工艺问题，保证电路连接牢固、导通稳定，从工艺层面保障ABB机器人维修质量，规避故障复发。
设备修复后的分级上电测试，是核验ABB机器人维修成果的关键环节，严禁修复后直接满负荷投产运行。先完成无负载静态上电，观察电源单元指示灯工作状态，检测各回路输出电压是否达标，确认无跳闸、无发热、无异常报错。静态测试合格后，接入控制系统开展空载试运行，长时间监测电源单元工作温度、电压波动、回路电流，确认设备空载运行状态稳定。最后开展梯度带载测试，逐步提升设备运行负荷，模拟车间实际生产工况，核验复杂工况下设备无短路、无保护跳闸，确保故障完全根除。
常态化电气养护工作可以从源头降低电源单元短路故障发生率，维持机器人长期稳定运行。定期开展控制柜除尘清洁作业，保持柜内干燥洁净，阻断粉尘潮湿引发的微短路隐患。定时检查供电线路绝缘状态与端子紧固情况，及时更换老化破损线缆，优化柜内线路排布，避免线路挤压搭接。管控车间电网供电质量，减少电压骤升骤降、瞬时过载对电源单元的冲击，延缓内部元件老化速度。提前筛查电气系统隐性隐患，通过常态化养护降低设备停机概率，保障ABB机器人自动化生产线连续高效运转。
