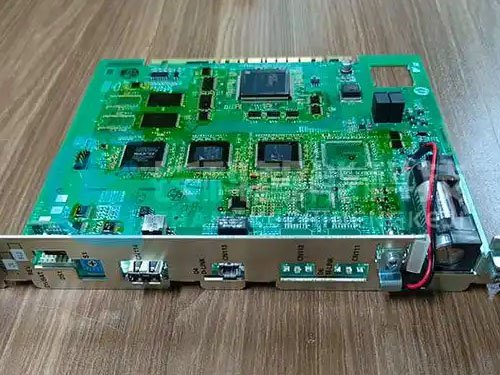

安川机器人机器人I/F基板短路维修

安川机器人控制柜内部配置的I/F基板，承担整机IO信号传输、外部设备回路对接、安全信号交互的核心作用，车间所有传感器、执行器件的指令交互都需要依托这块板卡完成中转。基板集成高密度电子元器件，长期处于带电运行状态，一旦出现电气短路问题，会直接触发控制柜电源保护熔断，设备通讯链路彻底中断，机器人无法识别外部工况信号，整条自动化产线会即刻停滞。现场多数处置方式仅更换熔断配件或直接替换整块基板，没有深入排查短路问题的产生根源，设备短期复工后依旧会重复报错，只有结合实际工况做针对性安川机器人维修处理，彻底清除隐性故障点，才能恢复设备长期运行稳定性。



不同通电状态下的设备异常表现，能够精准区分短路故障的发生区域，给技术人员开展安川机器人维修作业提供清晰判断依据。合闸瞬间立即熔断主保险、柜体伴随轻微焦糊异味，大多对应I/F基板主供电回路硬性击穿，内部电源芯片、滤波电容击穿导通，形成直通式短路回路。空载通电设备状态正常，接入外部信号线与工装负载后立刻触发保护，故障诱因集中在外部线路破损、负载接线异常，反向电流冲击造成基板信号端口损伤。设备可短时正常运作，升温后频繁报错停机，冷却后恢复正常，属于板卡隐性软短路，元件受热绝缘性能衰减引发间歇性导通，这类故障隐蔽性强，需要细致检测才能定位，大幅增加现场维修的排查难度。单路信号点位失效、其余通道工作正常的情况，仅为局部光耦或周边小型元件短路损坏，故障影响范围相对有限。



生产现场复杂工况持续累积的各类损耗，是I/F基板频繁出现短路故障的核心诱因，也是日常设备管控中容易忽略的细节。焊接工位产生的金属粉尘、悬浮碎屑极易通过控制柜散热缝隙进入柜体内部，堆积在基板元件引脚与精密走线之间，空气湿度波动时粉尘吸附水汽形成导电介质，让原本独立的电路形成微导通状态，逐步发展为永久性短路。外部信号线缆随机械臂高频扭转、弯折，外皮长期磨损破损后出现正负极搭接，瞬时短路电流回流至基板端口，击穿隔离与稳压元件。生产设备频繁启停产生的电压浪涌，会持续冲击基板精密芯片，造成内部介质破损击穿，打乱电路正常导通逻辑。柜体通风散热不畅带来的持续高温，会加速基板电容老化、焊点氧化脱落，析出的锡渣极易搭桥导通相邻线路，催生各类短路问题，让后续维修工作更加繁琐。

针对外部线路与负载引发的短路问题，无需拆解板卡本体，通过电气隔离检测方式即可完成基础安川机器人维修排查。将机器人静置在安全无应力姿态，彻底切断设备总电源，等待柜内高压电容完全释放残余电量，逐一拔下I/F基板外接的所有信号与供电线束。利用专业检测仪器逐段校验外部线缆绝缘性能，绝缘参数不达标的破损线束直接更换，重新规范接线方式，杜绝正负极错接、虚接问题。完成外部线路整改后单独对控制柜空载送电，观察设备是否出现保护熔断现象，以此区分故障来源于外部负载还是基板本体，精准缩减维修排查范围，避免无效拆机操作。



板面杂质搭桥、小型元件击穿引发的轻度短路故障，需要抽出基板做精细化清洁与元件更换，这类问题占现场短路故障的大部分比例。释放人体静电后平稳拆卸基板固定卡扣，将板卡从控制柜内取出，借助放大设备细致观察板面状态，彻底清理堆积的金属粉尘、锡渣杂质，消除引脚间物理搭桥的导通隐患。利用万用表分区检测电路对地阻值，精准锁定异常短路支路，拆除支路内鼓包、烧灼、失效的电容、光耦、稳压元件，匹配同规格原厂配件精准焊接复原。完工后全面清洗板面线路与焊点，待板面完全干燥后喷涂绝缘防护材料，强化电路绝缘能力，从硬件层面杜绝微短路复发，保障安川机器人维修后的板卡运行可靠性。



主回路功率器件烧毁、内层铜箔碳化断裂形成的重度短路，属于板卡不可逆硬损伤，需要精细的电路修复工艺才能完成维修作业。大电流击穿会造成基板表层元件烧毁，同时碳化内层走线、烧断导电铜箔，单纯更换表层配件无法彻底解决故障。有序拆除所有失效功率器件与受损小型元件，细致打磨线路碳化区域，清理变质导电介质，通过精密飞线工艺重建断开的供电与信号回路，保证电路导通参数符合设备标准。同步排查短路冲击连带损伤的周边元器件，参数偏移、性能衰减的配件统一更换，修复完成后采用低压限流模式渐进式通电测试，规避二次击穿风险，稳步完成整套板卡维修复原。



板卡修复后的整机工况核验，摒弃固定的空载测试模式，以实际生产工况为核心开展多维度验证，确保所有短路隐患彻底清零。重新规整所有线束接口，稳固插接端子并更换全新保险配件，上电后观察设备自检状态，确认系统无任何IO报错、电源异常报警。持续空载通电监测板卡温度与电路工况，保证板面无异常升温、无隐性电流波动。循序渐进接入各类外部传感器、电磁阀负载，交替切换单路信号工作与多路信号同步交互状态，高频启停设备模拟量产作业节奏，长时间循环运行无熔断、无通讯中断，设备信号交互灵敏精准，即可判定安川机器人维修工作达标。



日常设备管控不再沿用常规通用养护模式，针对性贴合I/F基板的结构特性与故障规律，提前规避短路类问题。生产间隙定时清理控制柜散热滤网与柜体内部积尘，重点清扫板卡散热区域，避免导电粉尘长期堆积形成导通隐患。定期核对外部线路磨损状态，及时更换老化破损线束，优化走线布局减少弯折拉扯带来的线路损伤。在外部感性负载端匹配适配的浪涌吸收配件，削弱电压波动对基板电路的冲击损耗，稳定板卡运行工况。依托常态化精细巡检提前处理微小隐患，从运行环境与线路配套层面降低故障概率，让安川机器人信号交互系统长期保持稳定的工作状态。
