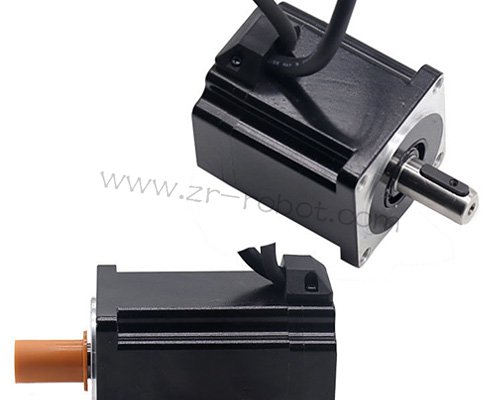

OTC机器人伺服电机线圈烧坏维修

OTC弧焊机器人广泛布局汽车零部件、工程机械车架焊装产线，伺服电机承担机械臂各轴运转、焊枪精准定位的动力输出任务，电机内部多层绝缘线圈是传递交变电流、输出恒定扭矩的核心载体。长期高负荷施焊、恶劣车间环境侵蚀、电控参数匹配失衡等多重因素叠加，线圈绝缘层极易破损击穿，出现匝间短路、相间短路、对地短路等烧毁故障。故障发展存在清晰递进过程，初期电机运转异响、温升异常、驱动器频繁过流报警，发展至线圈完全烧毁后，设备直接锁止无法运动，整条焊接流水线被迫停机。多数现场仅直接更换整机快速复产，并未排查线圈烧毁背后的深层诱因，同类电气损伤会在短期内再次出现。OTC机器人维修需围绕故障溯源、绕组拆解、绝缘重构、装机校准分步推进，同步根除各类加速线圈老化的前置隐患，让电机恢复长期稳定带载运行条件。



供电电压持续异常是诱发线圈绝缘加速老化、最终烧毁的常见源头，OTC机器人维修初期优先核对整条动力输入链路工况，无需拆解电机本体即可完成基础筛查。焊装车间多台焊机、变频设备同步启停，电网瞬时高压冲击、长期电压偏低交替出现，电机绕组承受的交变电压持续偏离额定区间，绝缘层反复承受过压击穿应力。驱动器输出载波参数设置不当，脉冲电压峰值过高，会逐步侵蚀线圈表层绝缘漆膜；供电端子长期震动氧化，接触电阻波动引发电流忽大忽小，局部线圈持续过载发热。使用绝缘万用表检测三相输入电压、驱动器输出波形，打磨氧化接线端子，调整电控输出参数匹配电机额定规格，稳定供电工况，从源头降低线圈热损伤概率，减少后续维修频次。



机械负载卡滞会造成电机长时间堵转，短时间内快速升温烧毁内部线圈，是OTC焊接工位高发故障诱因。机械臂齿轮箱轴承磨损卡死、关节异物卡阻、平衡部件失效带来单侧重载，电机通电后无法正常转动，电流持续维持峰值状态，线圈热量无法向外散出，绝缘层快速碳化失效。不少现场程序轨迹拐角加减速斜率设置不合理，频繁瞬时重载冲击，线圈交变电流波动幅度超出耐受范围，长期累积形成隐性匝间短路。断开电机输出轴做手动盘轴测试，检查各关节有无卡顿、异响，更换磨损齿轮、清理关节杂物，优化机器人运动程序的速度与制动参数，消除持续过载工况，规避堵转带来的线圈高温损毁，这一步负载隔离测试是维修区分电气与机械诱因的关键手段。



车间恶劣作业环境会持续侵蚀线圈外层绝缘结构，逐步削弱绝缘防护能力，最终引发短路烧毁。OTC机器人多部署焊接工位，飞溅高温熔渣、油性切削水雾、金属导电粉尘持续侵入电机后端盖缝隙，附着在线圈表层形成导电层。电机原有密封胶圈老化开裂，水汽渗入绕组夹层，绝缘漆膜受潮后绝缘电阻大幅下降，相间、对地漏电现象持续加重。电机散热风道被焊渣完全堵塞，运转产生的热量无法排出，线圈长期处于超温环境加速老化。OTC机器人维修拆解电机时可直观看到线圈表层发黑、漆膜脱落、局部熔融粘连，清理电机壳体内部粉尘油污，更换全新密封套件，疏通散热通道，加装外围防护挡板隔绝飞溅与水汽，延缓绝缘层损耗速度。

绕组内部匝间短路属于不可逆重度损伤，线圈局部绝缘破损后相邻导线连通，局部回路电阻骤降、电流激增，短时间内整组线圈过热碳化烧毁。轻微匝间短路初期仅表现为电机温升偏高、驱动器间歇报警，未及时停机处置会快速扩散为相间短路，整组绕组彻底报废。拆解受损电机后，完整拆除烧毁旧线圈，清理定子铁芯残留碳化绝缘碎屑，选用同规格耐高温漆包线重新绕制绕组，严格控制每一层绕线排布间距，多层之间增加绝缘隔离垫层，提升整体耐压与耐热性能。绕制完成后开展浸漆烘干处理，封闭导线缝隙隔绝水汽粉尘，提升绕组整体绝缘强度，线圈重绕是整套维修工序中工艺精度要求最高的环节。



相间短路与对地短路故障，多由绕组端部绝缘磨损、引线护套老化破损导致，三相绕组导线相互接触或是导线与定子铁芯连通，通电瞬间产生巨大短路电流，直接熔断线圈金属导线。电机长期往复运转，端部线圈持续震动摩擦，表层绝缘不断磨损变薄，焊装车间导电粉尘堆积后极易形成导电通路。重新绕制线圈装配引线时，加厚端部绝缘护套，固定引线卡扣避免运转震动摩擦，装配完成后通过绝缘电阻测试仪、匝间耐压检测仪逐项检测，确认三相绕组绝缘数值达标，无漏电、短路隐患，规避维修装机后再次出现线圈击穿故障。



驱动器电流保护参数设置不当，无法在线圈轻微过载阶段及时切断输出，加速绕组烧毁进程。驱动器过流保护阈值设置过高，电机堵转、瞬时重载时不会快速触发停机保护，线圈长时间承受超大电流持续升温；电流滤波参数匹配偏差，输出电流杂波过多，加剧线圈绝缘疲劳。OTC机器人维修装配电机完成后，重新匹配驱动器额定电流、过载保护阈值、载波频率等参数，设置合理的过载停机响应时长，在线圈出现轻微过载时快速切断动力输出，阻断故障进一步恶化，起到长效防护作用。



区分瞬时短路烧毁与长期老化烧毁，能够精准定位故障根源，优化OTC机器人维修整改方案。电网高压冲击、机械突发卡滞造成的瞬时烧毁，线圈局部熔融碳化，其余绕组绝缘完好；长期水汽侵蚀、参数失衡、持续过载引发的老化烧毁，整组线圈通体发黑、绝缘层大面积脱落。精准判定故障形成路径，同步配套对应的工况整改措施，不用盲目更换整机，大幅缩减维修物料成本与产线停机时长。



完整检修装配流程严格遵循断电放电、先机械后电气、检测前置的安全操作规范，规避高压触电、静电击穿全新绕组绝缘的风险。第一步切断机器人总电源，静置释放驱动器电容残余高压，盘动各轴排查机械卡滞隐患；第二步检测供电电压、驱动器输出参数，修正电控匹配偏差；第三步拆解受损电机，清理定子铁芯，完成全新线圈绕制、浸漆烘干；第四步装配密封套件、引线绝缘加固，使用专业仪器检测绕组绝缘与匝间导通状态；第五步装机复位，重新调试驱动器配套参数，分层递进完成全部维修工序。



全部绕组修复与装配调试工作结束后，开展长时间空载、带载梯度测试，验证线圈烧毁隐患彻底消除。复原电机与减速机连接结构、编码器通讯线缆，空载低速运转各轴，持续监测电机壳体温升、三相电流平衡度，无异常抖动、无刺耳异响。逐步提升运动速度与承载重量，模拟车架焊接、零部件抓取量产工况连续运行，全程驱动器无过流、过载报警，电机温升稳定在设备标准区间，三相电流差值维持在允许范围，绕组绝缘性能全程达标，即可确认本次维修整改完成，机器人可稳定投入持续焊装作业。
