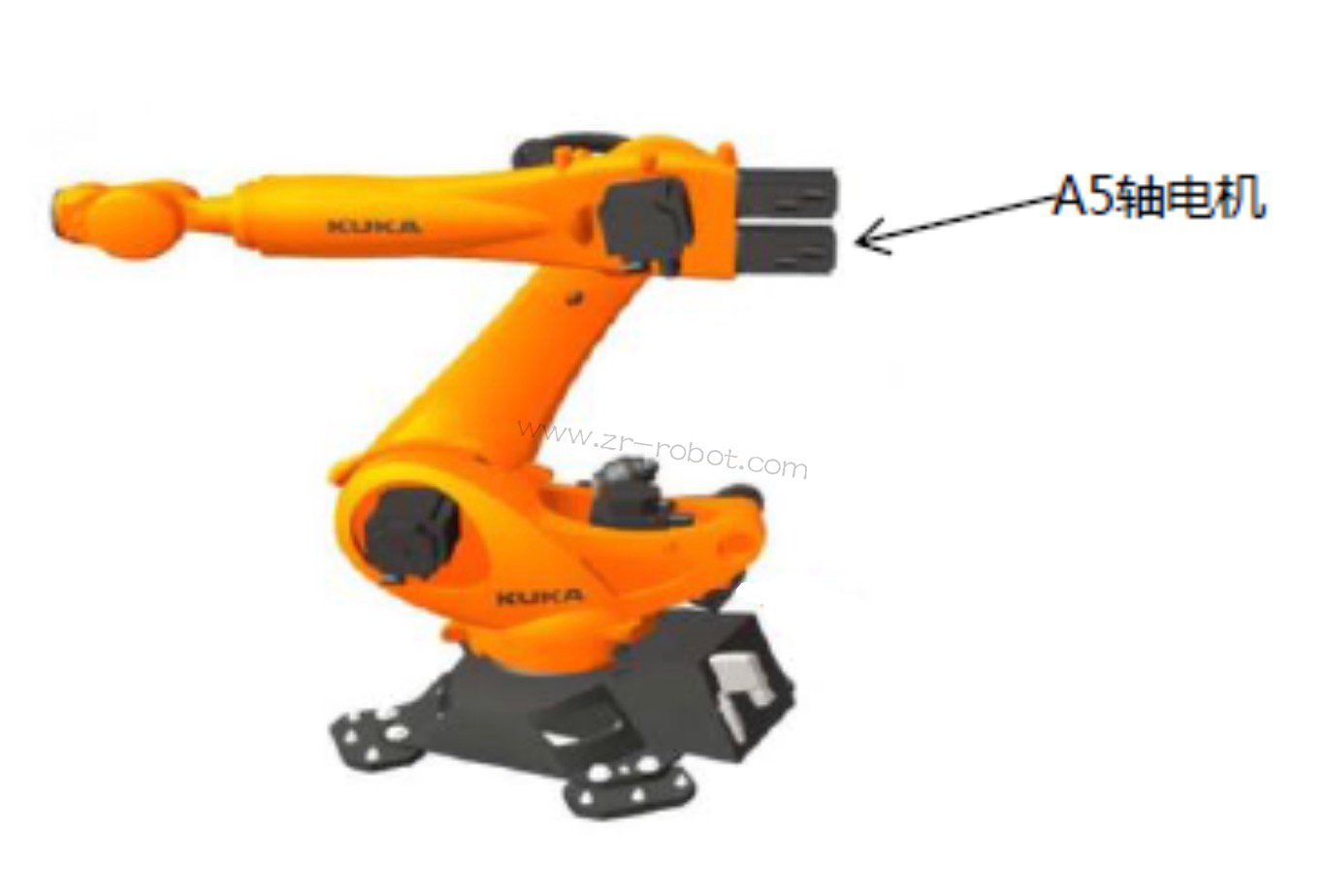

KUKA机械手维修A5轴电机测量抱闸回路

时间:2025-03-11 点击: 来源:互联网作者:匿名

简介：进行断电操作，并仔细检查柜内伺服包至电机处的动力线，确保动力线表面无任何破损迹象，同时确认接头连接紧密，无松脱现象。拔出伺服包处的A5轴电机抱闸线接头，使用专业工具测量电阻值，确保其与标准值24802相符（培训室实测范围在25-302之间），从而验证线……

之所以进行KUKA机械手维修A5轴电机动力及抱闸回路的检查测量，是因为这一步骤对于确保机器人的安全运行、提升设备的整体稳定性、增强生产效率以及降低长期的维护成本至关重要。接下来，就来详细探讨一下这一过程的实施细节。

在检查测量KUKA机械手维修电机动力及抱闸回路时，需要遵循以下步骤：

- 进行断电操作，并仔细检查柜内伺服包至电机处的动力线，确保动力线表面无任何破损迹象，同时确认接头连接紧密，无松脱现象。

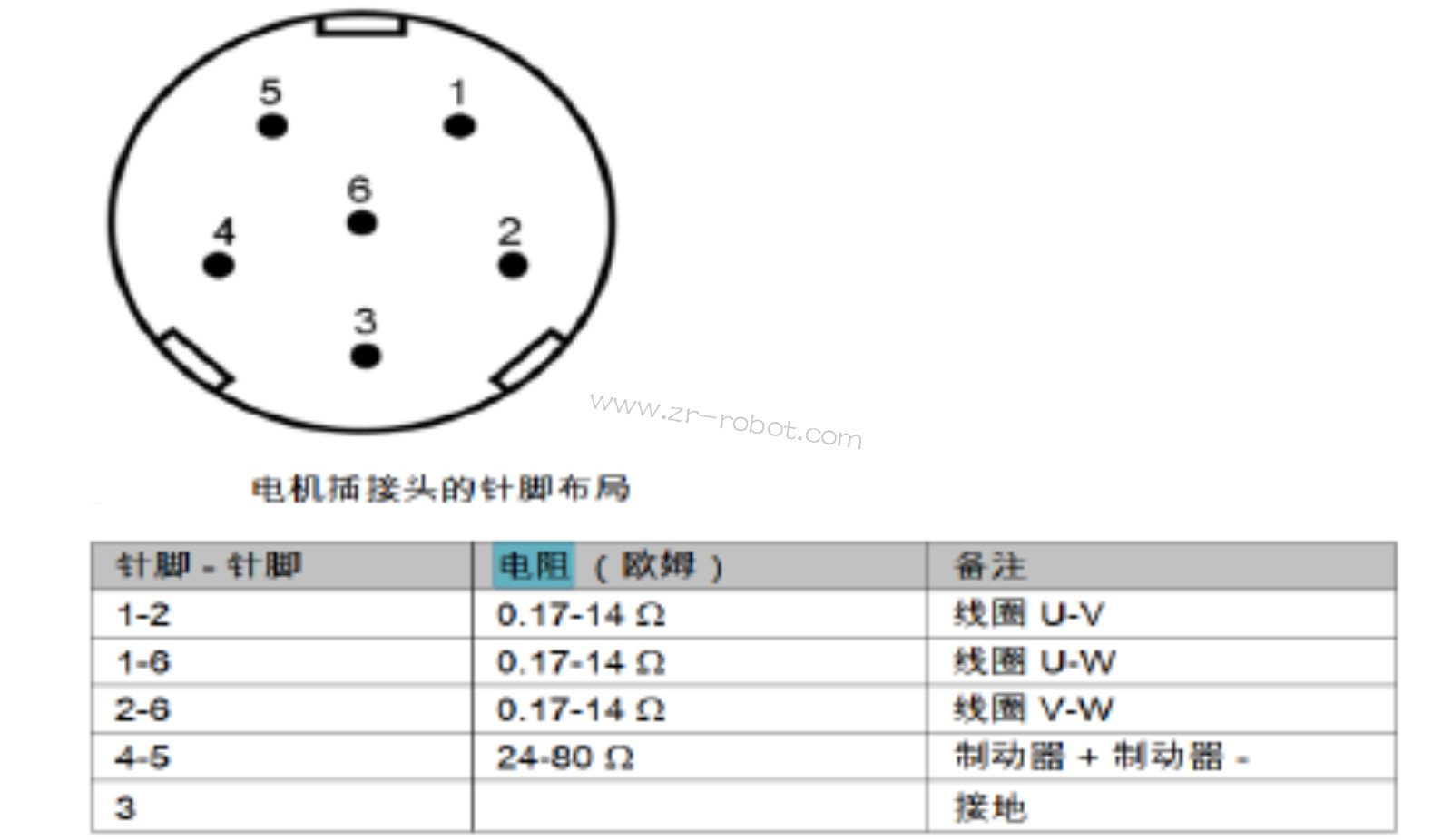

- 拔出伺服包处的A5轴电机抱闸线接头，使用专业工具测量电阻值，确保其与标准值24802相符（培训室实测范围在25-302之间），从而验证线缆无断路，电机抱闸线圈工作正常。

- 拔出伺服包处的A5轴电机380V三相电源线接头，逐一测量三相电源线每两相间的电阻值，确保其在标准范围0.17-142内（培训室实测值应低于102），以此确认线路无断路，电机线圈处于良好状态。

- 若在上述检查中发现线缆存在异常，需及时飞线至电机进行修复；若线缆无异常，则将接头插回原位，并继续执行后续步骤。

- 在测量过程中，需特别注意电机抱闸回路电阻值应在24-802区间内，电机动力回路相间电阻基准值应在0.17-1.4区间内，并确保所有线缆均无破损。

- 在进行此类检查时，务必遵守安全操作规程，先断电、验电确认无电后再进行线缆检查及测量工作，以防止触电事故的发生。

关于库卡机器人的抱闸系统，其通常由以下部件组成：

- 抱闸基板，它布置于机器人本体上，通过切换自身电路的通断状态，实现对驱动部的控制权限的获取或断开。

- 电磁铁，它负责产生磁场，通过吸引或释放制动器摩擦体，实现对机械设备的精确控制和停止。

- 制动器，它在电机停止运动时提供必要的制动力矩，防止机械装置因惯性而继续运动。制动器可以是电磁制动器或机械制动器，具体类型根据机器人设计而定。

- 抱闸，作为制动器的一种类型，它通过施加压力或力矩将制动器摩擦片夹紧到旋转部件上，从而实现制动效果。抱闸通常由预紧弹簧、摩擦片和释放机构等部件组成。

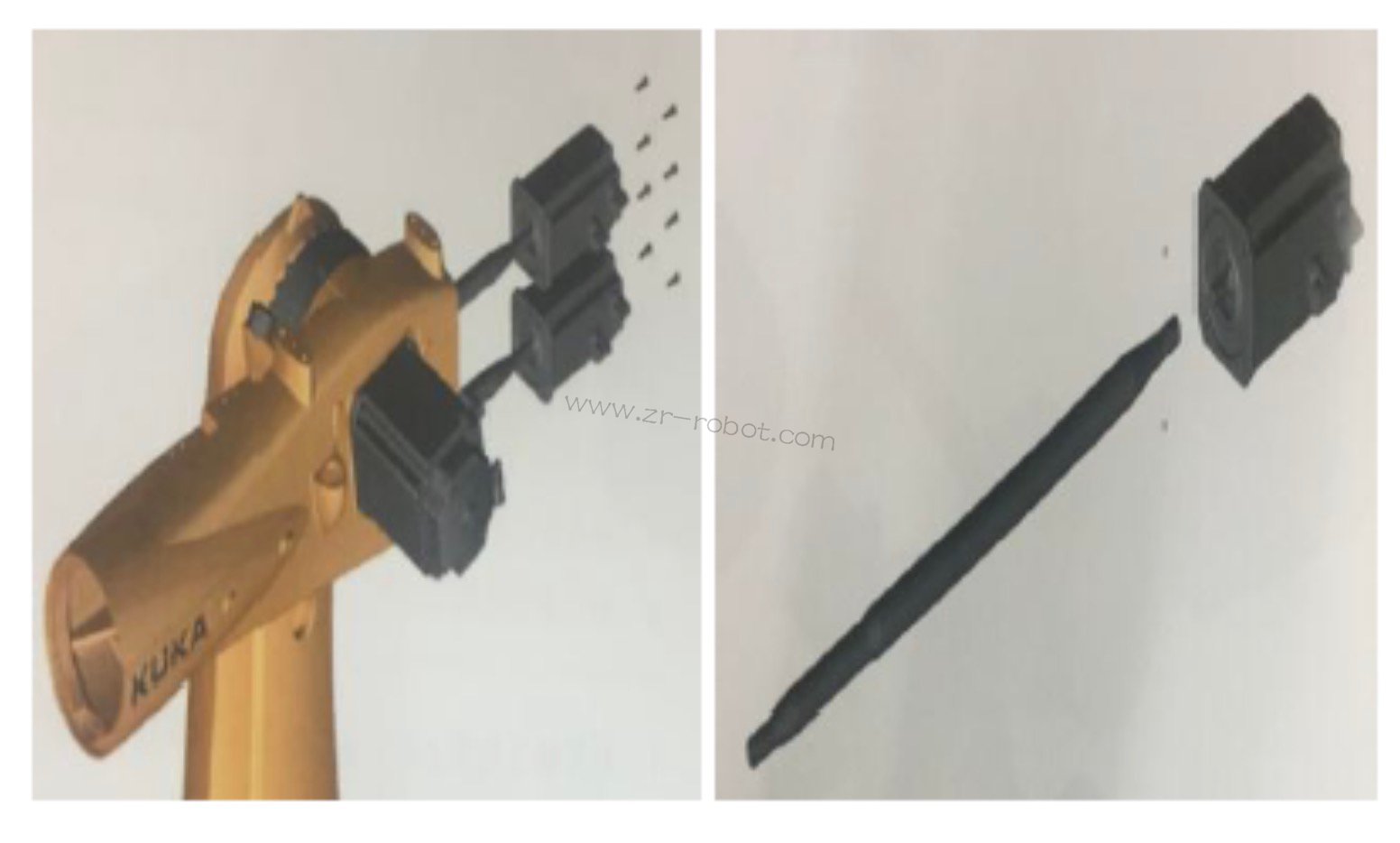

在拆出KUKA机械手维修A5轴电机以使其与传动杆分离的过程中，需遵循以下步骤：

- 拆出A5轴电机，确保其与传动杆完全分离。

- 通过手推焊枪来确认A5轴关节的动作是否顺畅。这包括手推正、负方向至机械限位，观察动作是否流畅无阻碍。

- 若A5轴关节动作顺畅，但电机输出力矩不足，则考虑电机存在异常，需准备更换新的A5轴电机。

- 若A5轴关节动作有卡滞现象，则可能是机械传动部分出现异常，需进行进一步的检查和维修。

- 经过判定，若A5轴关节全程动作顺畅无卡滞，则可继续进行后续操作。

在更换A5轴电机时，需遵循以下步骤：

- 将新的A5轴电机安装到位。

- 接入电机动力线及编码线，确保连接正确无误。

- 单动机器人A5轴，确认报警已消除。

- 将A4、A5、A6轴操作到零点位附近，通过目视观察零点机械标识位来确认位置是否正确。

- 执行第12步（带负载带偏量零点校正），确保机器人能够准确回到零点位置。

- 经过判定，若单动A5轴动作无异常且报警已消除，则可认为更换电机操作成功完成。

在进行此类KUKA机械手维修操作时，需特别注意以下安全事项：

- 禁止站在焊枪/抓手/中心手下方，以防止重物砸伤。

- 在拆电机时禁止操作机器人、禁止触碰电缆接头插针，以防止触电或损坏设备。

通过以上介绍的库卡机械手维修方法，可以确保库卡机器人在停止运动时能够迅速、安全地制动，并在需要时能够顺利解除制动、恢复运动。这对于提高生产效率、保障设备安全以及降低维护成本具有重要意义。
