YASKAWA MS165机器人维修U轴编码器故障

时间:2024-12-02 点击: 来源:互联网作者:匿名

简介：在进行故障检修时，由于新装的编码器没有连接头，而是采用直接焊接连接的方式，因此我们首先需要确认连接线是否正确连接。编码器连接线共7根，分别定义为DATA+、DATA-、BAT、OBT、+5V、0V、FG。我们使用万用表一一测量并对照MS165电路图进行判别，最终确认7根……

YASKAWA MS165机器人U轴编码器扮演着至关重要的角色，其主要功能涵盖了以下多个层面：

- 位置反馈：它能够精确地反馈机器人在U轴方向上的当前位置，确保机器人能够按照预定的轨迹进行移动。

- 速度控制：通过实时监测U轴的运动速度，编码器为控制系统提供了关键数据，从而实现对机器人运动速度的精准调控。

- 方向检测：它还能够准确地判断机器人在U轴方向上的运动方向，为机器人的精确操作提供了有力保障。

- 同步控制：在多轴协同运动时，U轴编码器确保U轴与其他轴之间的同步性，从而维持机器人整体的协调运动。

当遇到YASKAWA MS165机器人维修U轴编码器故障时，进行如下确认：

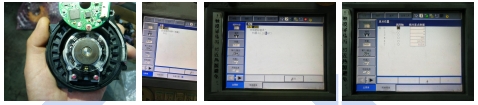

现场工作人员发现U轴伺服电机编码器被撞坏后，立即进行了更换。更换后机器人却出现了报警信息，具体为“4329安全速度异常”和“4328伺服跟踪错误U轴”。机器人一旦上电，便会出现剧烈下坠的现象，同时原点位置数据SLU轴也丢失。

在判断YASKAWA MS165机器人维修U轴编码器是否需要更换时，可以遵循以下步骤：

- 检查编码器连接：先确保编码器的连接没有松动或损坏，电缆连接正确且牢固，以避免因连接问题导致的故障。

- 使用示波器检查信号：利用示波器等测试设备，对编码器的输出信号进行细致检查，以判断编码器是否正常工作。

- 观察编码器的计数位电平信号：通过示波器观察编码器的最高计数位电平信号，并调整编码器转轴与电机轴的相对位置，直至跳变沿能够准确出现在电机轴的定向平衡位置处，从而锁定编码器与电机的相对位置关系。

- 检查伺服驱动器还有伺服电机的连接情况：确保电缆连接正确且没有损坏，同时利用多米诺骨牌法则逐步排查故障，检查伺服驱动器还有电机的其他相关参数是否设置正确。

在进行故障检修时，由于新装的编码器没有连接头，而是采用直接焊接连接的方式，因此我们首先需要确认连接线是否正确连接。编码器连接线共7根，分别定义为DATA+、DATA-、BAT、OBT、+5V、0V、FG。我们使用万用表一一测量并对照MS165电路图进行判别，最终确认7根连接线均连接正确。

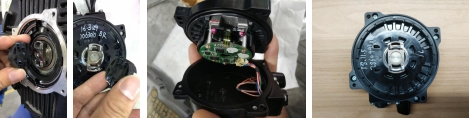

拆开编码器与电机的紧固螺丝，仔细查看电机、连轴器与编码器是否存在异常，并确认它们是否正确安装。接着，我们拆开编码器的防尘盖，发现防尘盖的装配方向与原先不一致。在更正后，我们重新进行了装配。

完成维修后，需要对YASKAWA MS165机器人维修U轴编码器进行系统初始化和测试。

- 停止运行：立即停止机器人的运行，以防止进一步的损坏或安全问题。

- 检查负载情况：仔细检查机器人负载的重量、位置和分布情况，确保它们没有超出安川机器人的设计和规格范围。

- 检查机械部件：对机器人的机械部件进行细致检查，如关节、齿轮、传动系统等，寻找任何损坏、磨损或松动的迹象。必要时，进行维修或更换损坏的部件。

- 检查控制系统：全面检查机器人的控制系统，包括传感器、编码器、驱动器和控制器。确保传感器和编码器的读数准确，驱动器输出稳定，控制器工作正常。对故障的控制系统元件进行修复或更换。

- 校准运动参数：对机器人的运动参数设置进行细致检查，如速度、加速度和路径规划。适当调整运动参数，以确保它们与机器人的能力相匹配，从而防止过载现象的发生。

请注意，以上步骤仅为一般的YASKAWA MS165机器人维修指导，具体操作可能会根据机器人的具体型号和维修情况而有所不同。
