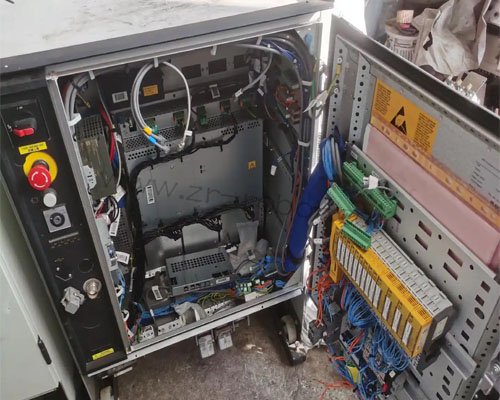

Panasonic松下工业机器人控制柜维修
时间:2026-05-20 点击: 来源:互联网 作者:匿名
简介：Panasonic松下工业机器人凭借稳定的运行性能、精准的控制精度，广泛应用于电子制造、汽车零部件加工、精密装配等各类工业场景，而控制柜作为机器人的“中枢神经”，集成了电源模块、驱动单元、CPU主板、I/O接口板等核心部件……
Panasonic松下工业机器人凭借稳定的运行性能、精准的控制精度，广泛应用于电子制造、汽车零部件加工、精密装配等各类工业场景，而控制柜作为机器人的“中枢神经”，集成了电源模块、驱动单元、CPU主板、I/O接口板等核心部件，直接主导机器人的动作指令传输、参数调控和运行状态监测。长期处于高负荷、多粉尘、电压波动的工业环境中，控制柜易出现各类故障，表现为无法启动、运行中停机、报警代码频繁触发、通讯中断等，直接导致生产线停滞，造成可观的经济损失。开展松下机器人维修，需立足其模块化结构特性，精准识别故障表现，按规范流程排查诱因、落实修复，才能快速恢复设备正常运行，延长控制柜使用寿命。
控制柜无法启动是现场最常见的故障类型，多与供电系统异常相关，排查需从外部供电到内部模块逐步推进。先检查车间外部供电线路，用万用表测量控制柜进线端子的三相电压，确认电压符合设备额定标准，无缺相、电压骤升骤降等问题，电压波动超出±10%范围会直接触发控制柜保护机制，阻断启动流程。随后检查控制柜外部空气开关和内部保险丝，若空气开关跳闸，需先排查过载、短路隐患，确认无异常后再复位；若保险丝熔断，需更换与原厂规格一致的配件，严禁使用非标保险丝替代，避免引发更严重的部件损坏。
外部供电无异常时，松下机器人维修需深入检查控制柜内部电源模块。电源模块作为控制柜的“供电核心”，负责将外部电压转换为各部件所需的工作电压，其损坏会直接导致控制柜瘫痪。观察电源模块表面，若出现电容鼓包、线路烧蚀、PCB板碳化等痕迹，说明模块已失效；用万用表测量模块输出电压，若输出电压为零或波动过大，需更换同型号原厂电源模块，更换后再次测量电压，确保供电稳定，为后续排查奠定基础。部分启动故障源于电源模块与CPU主板的连接松动，重新插拔连接插件、打磨接口氧化层，可有效解决接触不良问题。
运行中频繁报警停机，多与散热系统失效、驱动单元故障相关，需结合报警代码精准定位。松下机器人控制柜的报警系统会通过具体代码指向故障类型，如Err15对应过热保护、Err14对应过电流保护，结合故障手册可快速划定排查范围。散热不良是高频诱因，控制柜内散热风扇积尘堵塞、散热片油污覆盖，会导致驱动单元、CPU主板等大功率部件温升过高，触发过热保护。松下机器人维修时用压缩空气吹扫散热风扇和散热片粉尘，用酒精擦拭散热片表面油污，若风扇无法正常运转，需及时更换并测试转速，确保散热通道通畅。
驱动单元故障会直接影响机器人动作响应，常伴随过电流、过载类报警。打开控制柜后，检查驱动单元与伺服电机之间的连接线缆，确认排线插装牢固，无氧化、针脚弯曲现象，必要时拔下排线用酒精擦拭接口后重新插装。用示波器检测驱动单元输出信号，若信号波动过大或无输出，需排查电机绕组是否短路，若驱动单元内部IGBT模块损坏，需更换原厂驱动单元，更换后重新校准机器人运动参数，确保动作精准。
通讯中断、信号传输异常，多集中在I/O接口模块和通讯线路，表现为机器人无法接收指令、与外部设备交互失灵。先检查控制柜与机器人本体、示教器之间的通讯线缆，查看线缆是否有磨损、弯折、破损，接口处是否松动、氧化，用无水酒精擦拭接口针脚，重新插紧并锁紧卡扣，破损严重的线缆需及时更换同规格配件。通过示教器诊断功能测试I/O接口信号传输状态，若某一接口无响应，可能是接口板对应通道损坏，需更换I/O模块并重新配置参数。
程序与参数异常引发的故障，易被忽视却常导致机器人动作紊乱、参数无法保存。若机器人出现动作偏差过大、程序无法加载，多是程序丢失或参数设置错误，可通过之前备份的文件恢复程序和参数；若未备份，需导入原厂基础程序，结合生产工艺重新调试参数。若系统文件损坏导致控制柜无法正常加载，需连接电脑上传系统镜像，重装系统前务必再次备份参数，防止数据丢失。
松下机器人维修操作需严格遵循安全规范，避免二次损坏和安全隐患。维修前需彻底切断控制柜总电源，关闭车间对应供电开关，悬挂“正在维修，禁止合闸”警示标识，等待内部电容完全放电后再开展操作。操作人员需佩戴防静电手环、绝缘手套，工作台铺设防静电垫，避免静电击穿内部精密电子元件。拆解控制柜时，做好部件和线路标记，分类存放螺栓、插件等小型零件，避免回装时错装、漏装。
更换核心部件时，必须选用Panasonic原厂指定规格的产品，禁止混用不同型号配件，装配过程中规范排布线缆，避免线缆与散热风扇、运动部件发生干涉。修复完成后，按原装配顺序还原所有部件，检查接线端子是否紧固，密封好控制柜侧板，防止粉尘、水汽进入内部。
故障修复后需分阶段开展试运行核验，确保松下机器人维修效果。首次上电仅接通控制电源，观察面板指示灯状态，测量各模块供电电压，确认无异常后再接通主电源。启动机器人系统，检查示教器无报警提示，测试指令传输、参数调控是否正常，单轴点动机器人，确认动作响应顺畅。模拟生产场景让机器人连续运行30分钟以上，全面排查潜在故障，确认无异常后再投入正常生产。
常态化运维能大幅降低控制柜故障发生率。每月用压缩空气吹扫控制柜内部粉尘和散热口，每季度紧固一次接线端子，及时更换老化、破损的线缆；定期检查散热系统运行状态，确保散热风扇正常工作；闲置期间关闭总电源，覆盖防尘罩，做好防尘防潮保护。规范的松下机器人维修与日常养护结合，能有效延长松下工业机器人控制柜使用寿命，保障机器人持续稳定运行，为生产线高效运转提供支撑。
