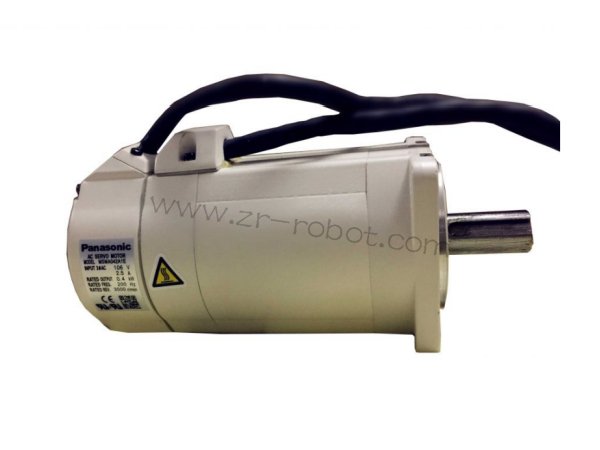

Panasonic松下机械臂伺服电机MSMJ022S1V维修

时间:2025-06-18 点击: 来源:互联网作者:匿名

简介：伺服电机作为松下机器人核心部件，其运行状态直接影响设备整体性能。MSMJ022S1V型号常见于搬运、焊接等工况，维修过程需要兼顾电气特性与机械精度。我们将围绕该型号常见故障展开分析，为松下机器人维修提供实用参考。……

伺服电机作为松下机器人核心部件，其运行状态直接影响设备整体性能。MSMJ022S1V型号常见于搬运、焊接等工况，维修过程需要兼顾电气特性与机械精度。我们将围绕该型号常见故障展开分析，为松下机器人维修提供实用参考。

典型故障现象识别

绕组过热是MSMJ022S1V的常见问题。表现为外壳温度持续超过85℃，有时候伴随绝缘漆焦糊味。这种情况可能由于相间短路引起，但也可能是轴承卡死导致的过载。松下机器人维修记录显示，约四成过热问题实际源自机械传动阻力异常。

编码器信号丢失同样频繁出现。操作界面显示"ENC ERROR"报警时，需要区分是线路问题还是本体故障。简单测试方法是断开电缆测量电机端信号，若依然异常则基本判定为编码器损坏。维修实践中发现，这类故障多发生在潮湿或多粉尘环境。

电气系统检测方法

绕组检测需要专业仪器支持。使用LCR表测量三相电阻，平衡度偏差超过5%即存在隐患。绝缘测试要采用1000V档位，阻值低于50MΩ就应考虑重绕。松下机器人维修手册特别注明，该型号电机对测试电压极为敏感，不建议使用2500V以上兆欧表。

霍尔元件状态容易被忽视。六组霍尔信号必须全部正常，任意一组失效都会导致换相错误。动态测试时观察波形上升沿，时间抖动超过50ns就预示元件老化。有时候轻微的温度漂移也会引发误判，需要结合多种工况验证。

机械部件维修要点

轴承更换需要专业技术。前端6305轴承与轴配合公差仅0-2μm，拆装时必须使用感应加热器。保持架材质为特殊聚合物，普通拉马可能造成不可逆损伤。松下机器人维修数据表明，不当拆卸导致的二次损伤约占轴承故障的30%。

磁钢组装对定位精度要求极高。十二极磁环的安装角度误差需控制在0.5°以内，否则会引起转矩波动。专用夹具可以保证各磁极间距一致，徒手操作很难达到要求。维修现场发现，磁钢错位是导致振动异常的隐蔽原因之一。

编码器系统处理

信号板维修要格外谨慎。玻璃光栅尺的清洁必须使用无尘棉签，普通酒精可能腐蚀刻度线。光电传感器间距调整需借助塞尺，0.15mm的间隙最为理想。松下机器人维修经验反映，编码器故障有六成实际源自简单的污染问题。

零位校准是最后关键步骤。需要通过MECHATROLINK-II协议写入偏移量，机械标记与电气角度必须严格对应。专用校准仪能保证脉冲计数误差小于1LSB，这是普通万用表无法实现的精度。

维修后性能验证

空载电流测试必不可少。三相电流差值超过0.15A即说明存在隐患，可能是绕组不对称或磁路未对齐。测试时间建议持续30分钟，观察温升曲线是否平滑。松下机器人维修规范要求，修复后的电机空载噪声不得超过68dB。

负载特性验证更为重要。使用动态扭矩仪测试2Nm负载下的转速波动，正常值应在±10rpm范围内。突然加减载测试能暴露潜在的换相问题，这项检测在常规保养中经常被忽略。

预防性维护建议

环境适应性措施很关键。在多尘场合建议加装IP54防护罩，湿度超过80%时要每日检查端子排。松下机器人维修统计显示，适当的环境控制能使电机寿命延长40%以上。

定期检测要形成制度。每500小时测量一次振动频谱，重点关注600-1200Hz频段的变化趋势。绝缘电阻检测周期不宜超过三个月，特别是雨季更要缩短间隔。

维修记录的价值不容忽视。详细记载每次故障现象和处理方法，这些数据能为后续维护提供重要参考。坚持规范的操作流程，配合精准的检测手段，是保证MSMJ022S1V电机长期可靠运行的基础。松下机器人维修质量的提升，正依赖于这种系统化的技术积累。
