安川机器人基本轴控制基板故障维修
时间:2025-07-08 点击: 来源:互联网 作者:匿名
简介：安川机器人的基本轴控制基板是协调各轴运动的核心部件，负责处理位置指令和反馈信号。基板出现故障会导致轴运动异常，甚至整机停机。做好安川机器人维修，精准排查基板问题，才能快速恢复设备正常运行。……
控制基板的故障表现有一定特征。某根轴无法启动，示教器显示“轴未就绪”，可能是基板对应轴的驱动电路故障。多轴同时出现运动偏差，定位精度超差，或许是基板上的主时钟电路异常。运行中突然报“通信超时”，重启后短暂恢复又报错，可能是基板与上位机的通信接口接触不良。其实基板故障初期往往有预警，比如轴动作卡顿、响应延迟，忽视这些信号会让小问题变成大故障。大概使用超过八年的机器人，基板元件老化概率增加，定期检测能减少突发故障。
外部因素引发的故障要优先排查。基板供电电压不稳定会导致工作异常，用万用表测量供电端子电压，偏差超过±5%时，检查电源模块输出是否正常。连接线缆接触不良是常见问题，基板与驱动器的排线插头若有氧化，用橡皮擦擦拭金手指，再重新插拔紧固。外部电磁干扰也可能影响基板信号，附近有大功率设备时，可加装屏蔽罩试试，接地不良时需重新处理接地线路。有时候基板本身无损坏，只是安装螺丝松动导致接触不良，拧紧螺丝后故障消失，不用急于更换基板。

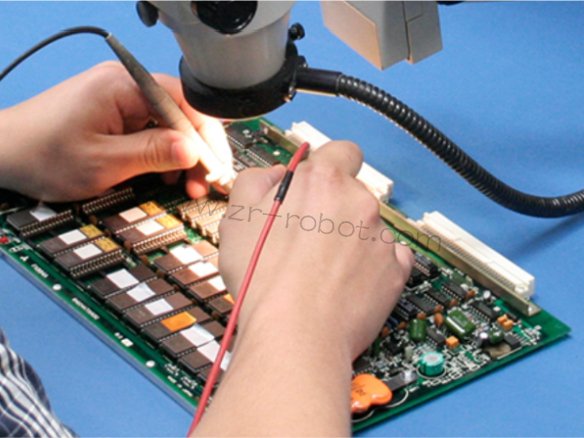

基板内部元件的检测要细致。拆开控制柜后，先观察基板表面有无烧焦痕迹，电容是否鼓包、漏液，这些直观现象能快速锁定故障区域。用放大镜检查焊点，有无虚焊、脱焊，尤其是引脚密集的芯片，虚焊时可能只是偶尔接触不良。测量关键电路的电阻值，与手册标准值对比，偏差过大说明元件损坏。或许某些贴片电阻、电容的损坏不易察觉，需要用高精度仪表测量，不能仅凭外观判断好坏。其实基板上的保险电阻容易被忽视，过流时会熔断，检测时若发现电阻值无穷大，需更换同规格电阻并排查过流原因。
芯片更换的操作有讲究。主控制芯片是基板核心，更换时要用专用热风枪，温度控制在350℃左右，均匀加热芯片引脚，避免局部过热损坏基板。焊接新芯片前，清理焊盘残留焊锡，用助焊剂辅助焊接，确保每个引脚都接触良好。存储芯片更换后，需重新烧录程序，烧录前确认芯片型号匹配，烧录过程不能断电，否则会损坏芯片。有时候更换芯片后故障依旧，可能是周边元件还有损坏，需进一步检测相关电路，不能局限于已更换的芯片。
维修后的测试要全面。基板装回控制柜前，先通电测试各输出信号，用示波器观察波形是否正常。装机后进行单轴点动测试，检查每个轴的运动方向、速度是否符合指令，有无异响或卡顿。多轴联动测试时，运行预设轨迹，测量定位精度，与标准值对比，超差时重新校准参数。连续运行两小时后，触摸基板表面温度，不应超过40℃，温度过高需检查散热是否良好。或许测试时一切正常，实际生产中却出现故障，这可能是负载变化引发的，带载测试能更准确验证维修效果。
预防基板故障的措施要到位。控制柜内的粉尘会加速基板老化，每月用压缩空气吹扫一次，吹扫时避开基板表面元件。基板上的散热片要保持清洁，每季度检查一次，积灰过多时用毛刷清理。供电线路加装稳压装置，避免电压波动冲击基板元件。长时间停机时，断开控制柜电源，防止潮湿环境腐蚀基板电路。做好这些措施，能降低基板故障概率，减少安川机器人维修频次。
安川机器人基本轴控制基板的维修，需要耐心和细致，从外部排查到内部检测逐步推进。做好安川机器人维修，不仅要修复当前故障，还要分析原因，采取预防措施，才能让基板长期稳定工作，保障机器人的正常运行。
