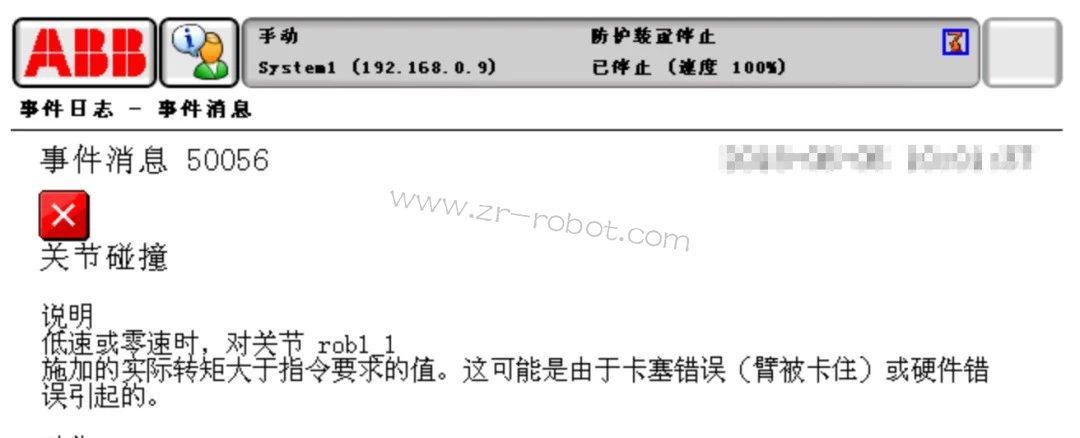

ABB机器人维修报警代码50056-关节碰撞

时间:2024-11-26 点击: 来源:互联网作者:匿名

简介：细致检查电机抱闸控制线路：若机器人并未碰撞，却持续报错，那么应重点检查电机抱闸的控制线路。这包括检查接触器板周边的K44，以及K42和K43上的线路是否畅通无阻。可参照接线图纸，确保所有线路的连接准确无误。……

当ABB机器人系统发出50056关节碰撞的警报时，这往往意味着机器人的某个关节部位可能已遭受到了意外的撞击。针对这一紧急情况，以下是一套详尽的处理与检查流程：

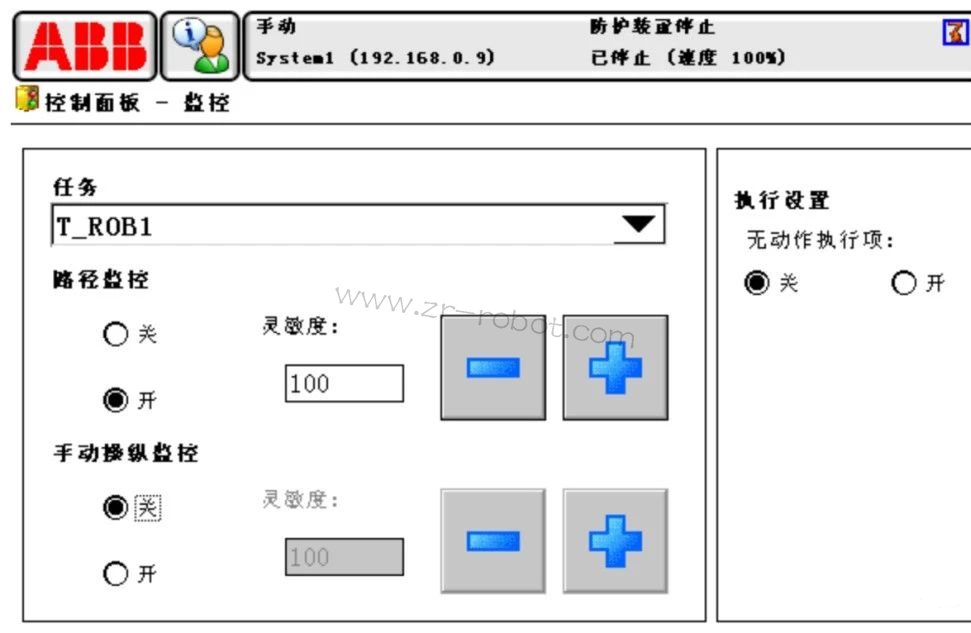

（示教器进入控制面板，点击监控，关闭手动操纵监控，如下图）

- 初步确认碰撞状况：首要步骤是核实机器人是否真的经历了碰撞事件。若机器人并未实际发生碰撞，却错误地报告了此类故障，那么问题可能源自电机抱闸未能顺利开启。

- 深入检查电机抱闸：为了ABB机器人维修诊断问题，需细致检查位于接触器板周边的K44，以及K42和K43上的抱闸控制线路是否保持通畅。这一检查过程可通过示教器进入控制面板，随后点击“监控”，并关闭“手动操纵监控”功能来辅助完成。在此模式下，可以更为清晰地观察到控制线路的通断状态。

- 临时解除碰撞监控：若机器人确实遭遇了碰撞，为避免进一步的损害，可以暂时关闭碰撞监控功能。通过控制面板中的“监控”，选择关闭“手动操纵监控”，随后缓慢而谨慎地移动机器人，使其从碰撞状态中解脱出来。

- 复查电机抱闸控制线路：若机器人并未经历碰撞，却持续报告50056关节碰撞错误，那么很可能是电机抱闸未能正常开启。需再次检查接触器板周边的K44，以及K42和K43上的抱闸控制线路，确保它们处于良好的连通状态。这些控制线路的具体线号可参照相关的接线图纸进行查找。

针对ABB机器人50056关节碰撞后如何检查电机抱闸的问题，以下是更为详尽的ABB机器人维修步骤：

- 再次确认碰撞情况：务必再次核实机器人是否真的发生了碰撞。若确认碰撞已发生，可按照前述方法临时关闭碰撞监控，并小心移动机器人，以避免造成更大的损害。

- 细致检查电机抱闸控制线路：若机器人并未碰撞，却持续报错，那么应重点检查电机抱闸的控制线路。这包括检查接触器板周边的K44，以及K42和K43上的线路是否畅通无阻。可参照接线图纸，确保所有线路的连接准确无误。

- 全面检查电机抱闸状态：若控制线路检查无误，但ABB机器人维修电机抱闸仍未开启，那么可能是抱闸本身出现了故障。此时，需对电机抱闸的机械部分进行仔细检查，查看是否存在损坏或磨损的情况。也应对抱闸的电气部分进行测试，确保其能够正常接收并响应控制信号。

- 及时修复或更换故障部件：一旦发现电机抱闸存在故障，应立即采取措施进行修复或更换。在修复或更换部件后，需重新启动机器人，并密切监测电机抱闸的工作状态，确保其能够恢复正常运行。

请注意，以上是ABB机器人维修步骤仅为一般性指导建议。由于不同型号和配置的机器人可能存在差异，因此在实际操作中，请务必遵循相关的安全规程，并根据具体情况进行适当调整。
