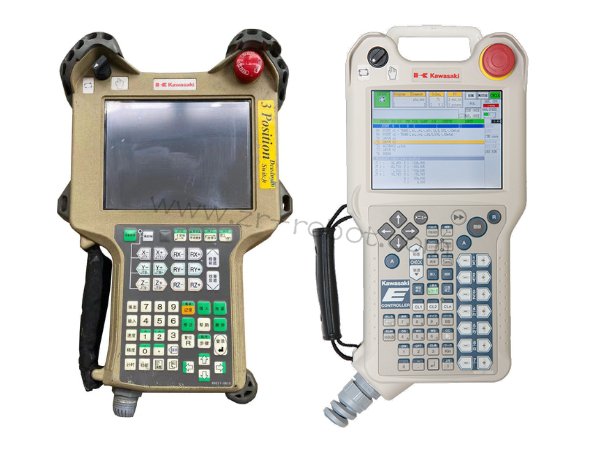

川崎工业机器人示教器闪屏故障维修

川崎工业机器人示教器作为人机交互的核心部件，承担着参数设置、程序编写、手动操控及故障反馈的关键作用，其显示状态直接影响操作人员对机器人运行状态的判断和操作精度。工业生产场景中，示教器长期暴露在粉尘、油污、振动及电磁干扰环境中，加之内部元件老化、线路接触不良、供电异常等因素，极易出现闪屏故障。闪屏表现多样，或屏幕频繁闪烁、明暗交替，或局部花屏后瞬间恢复，或闪屏伴随报错提示，严重时会导致屏幕黑屏、操作失灵，无法正常操控机器人，进而中断生产流程，影响生产效率。川崎机器人示教器内部集成了显示模块、触控模块、供电模块及信号传输电路，结构精密，闪屏故障的维修核心的是精准区分故障诱因，针对性排查外部干扰与内部元件问题，规范开展检测与修复，才能彻底解决故障，恢复示教器正常功能。



闪屏故障的诱因可分为外部干扰、供电异常、内部元件损坏三大类，不同诱因对应的闪屏表现有明显差异，通过现场观察就能快速区分排查方向，无需盲目拆解。屏幕出现无规律闪烁，且闪烁频率随机器人运行状态变化，大概率是外部电磁干扰导致，多源于车间周边大功率设备、变频器的信号干扰，或示教器连接线束接触不良。若闪屏伴随屏幕亮度忽高忽低，且重启示教器后短暂恢复，随后再次闪屏，多为供电异常，可能是外部供电电压波动，或示教器内部供电模块、电源接口损坏。屏幕固定区域闪屏、花屏，或闪烁时伴随触控失灵，多为内部显示模块、触控排线损坏，或屏幕本身出现故障，这类故障需拆解示教器才能进一步检测修复。



川崎机器人维修作业前的准备工作需兼顾安全防护与工具适配，既要避免人为损坏设备，也要确保维修操作规范高效。作业前需切断机器人总电源，拔下示教器与控制柜的连接线缆，避免带电操作导致电路短路，或静电击穿内部精密元件。维修人员需佩戴防静电手环、绝缘手套，作业台面铺设防静电垫，拆解过程中使用专用防静电工具，避免手上的静电、汗液接触示教器内部电路板和元件。同时清理作业区域的粉尘、油污，防止杂物掉入示教器内部，引发二次故障，确保维修环境整洁有序。

工具与配件的准备需贴合川崎机器人示教器的专属规格，直接决定川崎机器人维修质量和后续运行稳定性。工具方面，需备齐经过校准的万用表、示波器、热风枪、专用拆焊工具、十字螺丝刀、软毛刷、无水乙醇，搭配导电胶、排线连接器等辅助工具，确保信号检测、元件拆焊、线路修复等操作顺畅。配件方面优先选用川崎原厂正品，重点备齐显示模块、触控排线、供电模块、电源接口、屏幕背光板等易损部件，严格匹配示教器型号参数，避免使用通用配件导致兼容性问题，引发闪屏故障复发。此外，需查阅对应型号示教器的结构图纸和维修规范，明确内部元件布局、排线走向及拆卸流程，为精准排查和修复提供依据。



排查工作需从外部干扰入手，逐步向内部元件延伸，避免盲目拆解增加川崎机器人维修难度。先排查外部电磁干扰，将示教器远离车间大功率设备、变频器等干扰源，重新连接连接线束，检查线束是否有破损、老化、虚接现象，接头针脚若有氧化、弯曲，用无水乙醇擦拭清理后重新紧固，更换破损线束，确保信号传输通畅。同时检查示教器接地情况，确保接地良好，减少电磁干扰对显示信号的影响，若远离干扰源后闪屏消失，可判定为外部干扰导致，后续需做好示教器的防干扰防护。



外部干扰排查无异常后，重点检测供电系统，排查供电异常引发的闪屏故障。用万用表检测外部输入电压，确认电压是否符合示教器额定供电标准，若电压波动过大，需检查车间供电线路、稳压器，排除外部供电隐患。随后检测示教器电源接口，查看接口是否有松动、氧化、烧蚀痕迹，用万用表测量接口导通性，若接口损坏，及时更换同型号接口。拆解示教器外壳，检测内部供电模块，观察模块是否有鼓包、漏液、烧蚀现象，用示波器检测供电模块输出电压，若电压波动超出标准范围，说明供电模块损坏，需进行拆焊更换。



内部元件损坏是闪屏故障的高发诱因，川崎机器人维修需重点检测显示模块、触控排线及屏幕本身。拆解示教器后，先检查触控排线，查看排线是否有断裂、松动、老化现象，排线接口是否氧化，若排线损坏，更换同规格原厂排线，安装时确保排线连接牢固，避免接触不良。检测显示模块，观察模块表面是否有烧蚀、破损痕迹，用示波器检测显示信号波形，若波形异常，说明显示模块损坏，需更换原厂显示模块。检查屏幕背光板，若背光板老化、损坏，会导致屏幕闪烁、亮度不均，需及时更换，确保屏幕显示清晰、稳定。



修复完成后，需对示教器进行全面检测，确保无闪屏隐患，再进行装配。检测时先接通电源，观察屏幕显示状态，确认无闪烁、花屏现象，亮度均匀、显示清晰。用万用表检测供电电压、信号传输情况，确保参数符合标准，触控功能正常，无卡顿、失灵现象。随后进行防干扰测试，将示教器放回原位，靠近干扰源，观察是否出现闪屏，若无异常，说明防干扰防护到位。装配时按拆卸反顺序进行，确保各元件安装到位、排线连接牢固，外壳密封紧密，防止粉尘、油污进入内部，影响示教器运行。
