YASKAW安川机器人DX200示教器闪屏维修

时间:2025-11-18 点击: 来源:互联网作者:匿名

简介：YASKAWA安川机器人DX200示教器出现闪屏现象，通常表现为屏幕内容频繁闪烁、图像跳动、局部条纹干扰或短暂黑屏后自动恢复。此类故障虽不直接导致机器人停机，却严重影响操作人员对程序编辑、参数设定及报警信息的准确读取，在高节拍产线中极易引发误操作或调试……

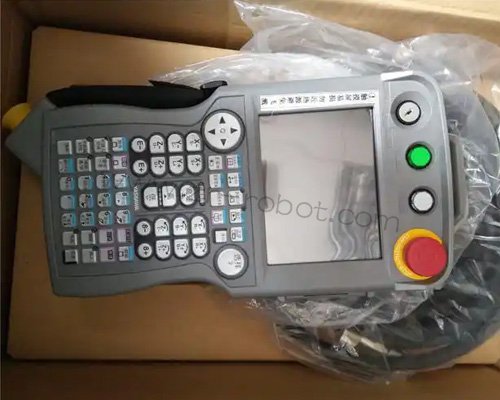

YASKAWA安川机器人DX200示教器出现闪屏现象，通常表现为屏幕内容频繁闪烁、图像跳动、局部条纹干扰或短暂黑屏后自动恢复。此类故障虽不直接导致机器人停机，却严重影响操作人员对程序编辑、参数设定及报警信息的准确读取，在高节拍产线中极易引发误操作或调试延误。其成因复杂，安川机器人维修可能涉及显示驱动电路、信号传输链路、电源稳定性或外部电磁干扰，需结合硬件状态与运行环境综合判断。

显示面板本身老化是常见原因之一。DX200示教器采用工业级液晶屏，长期在高温、高亮环境下运行，背光灯管或LED阵列易出现亮度衰减或驱动电流波动，导致画面闪烁。若闪屏集中在屏幕边缘或伴随明显暗斑，多为液晶模组内部排线松动或背光控制电路失效。轻压屏幕边框若现象加剧或暂时消失，可初步判定为物理连接问题。

信号传输异常同样高发。示教器通过专用扁平电缆与控制柜内主控板通信，该线缆随日常插拔或机器人移动反复弯折，内部细导线易发生微断裂或屏蔽层破损。当视频信号受到干扰或部分通道接触不良时，会出现画面抖动、色彩失真或周期性闪屏。更换原装通信电缆后若故障消失，基本可确认为线缆问题。值得注意的是，非原厂替代线缆因阻抗匹配不佳，也可能引入类似干扰。

电源波动对显示稳定性影响显著。示教器由控制柜提供24VDC供电，若该电源存在纹波过大、电压跌落或接地不良，将直接影响内部DC-DC转换模块输出质量，进而干扰液晶驱动芯片工作。安川机器人维修时测量供电端子电压是否稳定在标称值±5%范围内，观察控制柜风扇、继电器等大功率元件动作时是否同步引发闪屏，有助于判断是否为电源质量问题。

外部电磁环境不可忽视。DX200系统常部署于焊接、冲压或变频驱动密集区域，强磁场或高频辐射可能耦合至示教器信号线，造成显示干扰。若闪屏现象与周边设备启停同步出现，或仅在特定工位发生，则高度怀疑为电磁兼容问题。检查电缆屏蔽层是否完整接地、避免与动力线平行布设、加装磁环滤波器，可有效缓解此类干扰。

主板视频输出电路故障相对少见但后果严重。主控板上的视频驱动芯片或滤波电容若因长期过热或电压冲击损坏，会导致输出信号失真。此时即使更换屏幕与线缆，闪屏仍持续存在。需借助示波器观测LVDS或RGB信号波形，确认是否存在畸变或噪声叠加。

多数闪屏问题源于外围连接或电源干扰，精准定位后修复成本低且可保留原有配置数据。建议先替换通信线缆、验证供电质量、排除环境干扰，最后再考虑屏幕或主板级维修。

建立故障记录有助于识别规律性问题。记录闪屏发生的时间、对应机器人动作、周边设备运行状态及环境温湿度，可区分偶发干扰与硬件劣化，为后续预防提供依据。

人机交互界面的稳定性直接关系到操作安全性与调试效率。安川机器人维修的严谨性，在于将视觉异常还原为可测量的电信号问题，并通过系统排查实现可靠恢复。
