机械手臂的构造
时间:2016-12-02 点击: 来源:互联网 作者:匿名
简介：机械手臂（又叫自动化机械装置）是机械人技术领域中得到最广泛实际应用的自动化机械装置，在工业制造、医学治疗、娱乐服务、军事、半导体制造以及太空探索等领域都能见到它的身影。尽管它们的形态各有不同，但它们都有一个共同的特点，就是能够接受指令，精……
机械手臂（又叫自动化机械装置）是机械人技术领域中得到最广泛实际应用的自动化机械装置，在工业制造、医学治疗、娱乐服务、军事、半导体制造以及太空探索等领域都能见到它的身影。尽管它们的形态各有不同，但它们都有一个共同的特点，就是能够接受指令，精确地定位到三维（或二维）空间上的某一点进行作业。
机械手臂根据结构形式的不同分为多关节机械手臂，直角坐标系机械手臂，球坐标系机械手臂，极坐标机械手臂，柱坐标机械手臂等。右图为常见的六自由度机械手臂。他有X移动，Y移动，Z移动，X转动，Y转动，Z转动六个自由度组成。
水平多关节机械手臂一般有三个主自由度，Z1转动，Z2转动，Z移动。通过在执行终端加装X转动，Y转动可以到达空间内的任何坐标点。
直角坐标系机械手臂有三个主自由度。X移动，Y移动，Z移动组成，通过在执行终端加装X转动，Y转动，Z转动可以到达空间内的任何坐标点

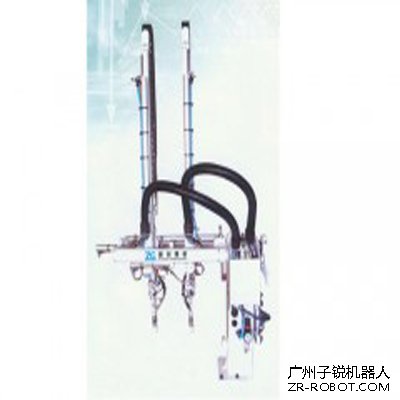

右图即为常见的构造形式之一，对于工业应用来说，有时并不需要机械手臂具有完整的六个自由度，而只需其中的一个或几个自由度。直角坐标系机械手臂可以由单轴机械手臂组合而成。单轴机械手臂作为一个组件在工业中应用广泛。下图为单轴机械手臂。单轴机械手臂的组件化大大降低了工业设计的成本，因专业制造商拥有良好的质量保证和批量生产的优势，使用组件比自行设计机械手臂更具优势。常见的直交机械手组合有悬臂式，龙门式，直立式，横立式等样式。
对于半导体制造应用来说，常用的机械手臂是用来搬送晶片，比如下图双臂型的机械手
机械手臂根据结构形式的不同分为多关节机械手臂，直角坐标系机械手臂，球坐标系机械手臂，极坐标机械手臂，柱坐标机械手臂等。右图为常见的六自由度机械手臂。他有X移动，Y移动，Z移动，X转动，Y转动，Z转动六个自由度组成。
水平多关节机械手臂一般有三个主自由度，Z1转动，Z2转动，Z移动。通过在执行终端加装X转动，Y转动可以到达空间内的任何坐标点。
直角坐标系机械手臂有三个主自由度。X移动，Y移动，Z移动组成，通过在执行终端加装X转动，Y转动，Z转动可以到达空间内的任何坐标点
右图即为常见的构造形式之一，对于工业应用来说，有时并不需要机械手臂具有完整的六个自由度，而只需其中的一个或几个自由度。直角坐标系机械手臂可以由单轴机械手臂组合而成。单轴机械手臂作为一个组件在工业中应用广泛。下图为单轴机械手臂。单轴机械手臂的组件化大大降低了工业设计的成本，因专业制造商拥有良好的质量保证和批量生产的优势，使用组件比自行设计机械手臂更具优势。常见的直交机械手组合有悬臂式，龙门式，直立式，横立式等样式。
对于半导体制造应用来说，常用的机械手臂是用来搬送晶片，比如下图双臂型的机械手
