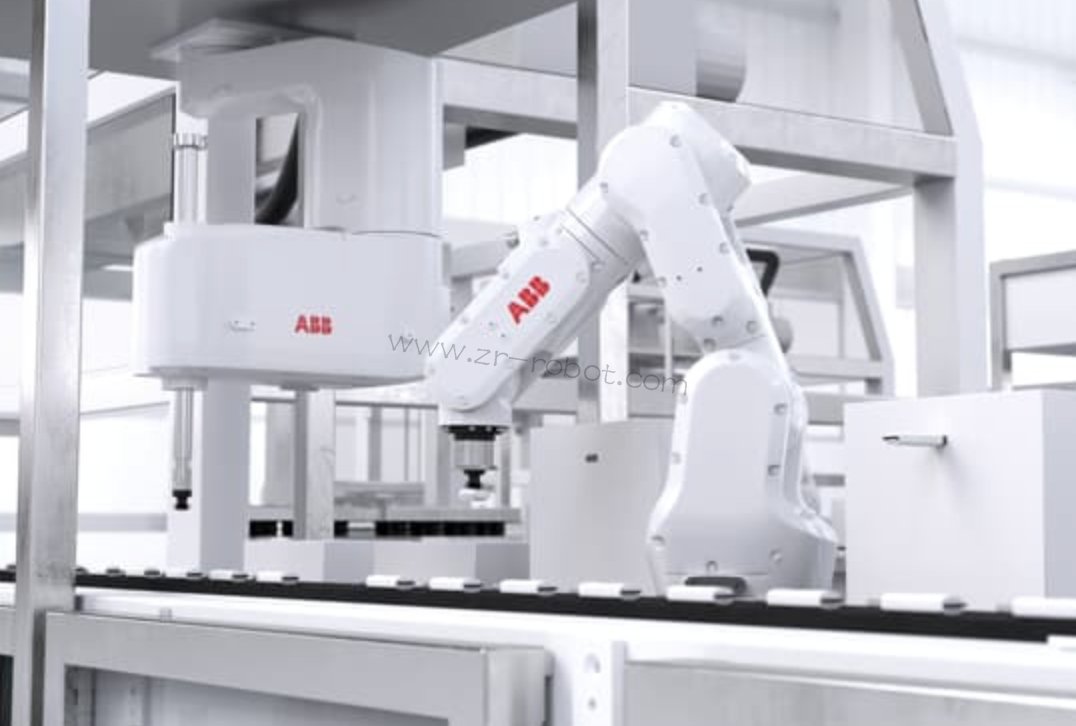

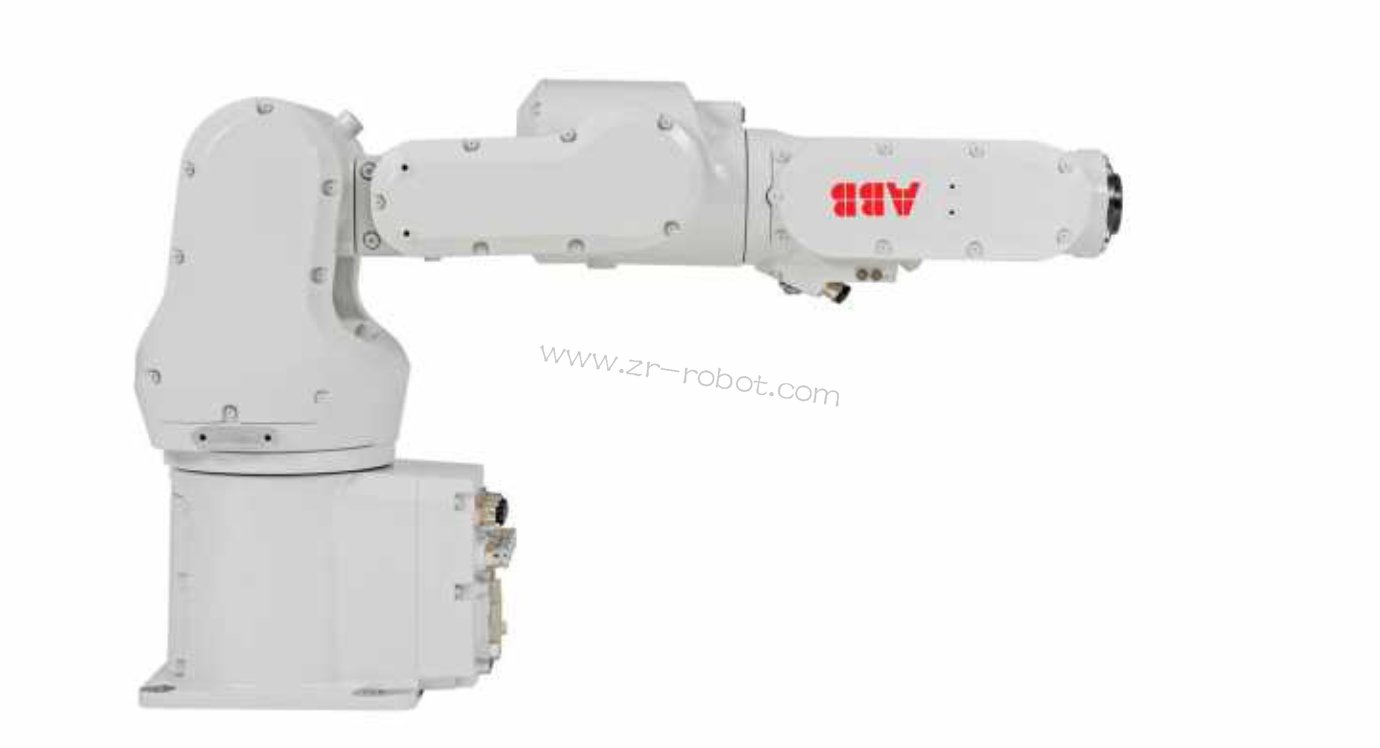

ABB装配机器人IRB1100维修伺服电机线圈短路

时间:2024-12-09 点击: 来源:互联网作者:匿名

简介：还需定期更换ABB装配机器人IRB1100伺服电机内部的零部件，如轴承、轮毂、压缩泵等，以预防因零部件老化而引发的电机故障。一般而言，建议每年或每隔两年进行一次更换。……

伺服电机线圈短路的现象，往往源自线圈内部绝缘材料的破损或过度磨损。当绝缘层失去保护作用，电流便会偏离原有的电路路径，直接穿越短路点，进而引发电机的功能失常。

针对ABB机器人IRB 1100伺服电机绝缘性能的检测，采用绝缘测试仪进行操作，具体步骤详尽如下：

在着手准备阶段，首要任务是确保电机已完全断电，并切断所有电源连接，以保障操作的安全性。取出绝缘测试仪，并校验其功能处于正常状态。

进入连接测试线环节，需将测试仪的测试线精准连接到电机的对应端子上。一般而言，重点检测电机绕组与外壳间的绝缘电阻值，将一根测试线牢固连接在绕组端子上，另一根则与电机金属外壳相接。

设置测试仪时，需依据操作手册的指引，精确设定测试电压及其他关键参数。针对电机绝缘测试，测试电压常设定为500V或1000V，以确保测试的准确性和有效性。

进行测试时，只需按下测试仪的测试按钮，仪器便会自动启动绝缘电阻的测量工作，并在显示屏上直观展示测试结果。在进行装配机器人IRB1100电机测试时，务必确保测试环境的干燥性，避免在潮湿或含有水分的环境中进行测试，以防影响测试结果的精确度。同时，为了维持电机的绝缘性能，应定期进行绝缘测试，及时发现并处理潜在的绝缘问题，从而有效规避电机故障或安全事故的发生。

在选取合适的新线圈进行替换时，需综合考量以下关键因素：

- 线圈规格方面，需确保新线圈与原有线圈在尺寸、匝数、线径等参数上完全匹配，以确保替换后的线圈能够无缝融入电机系统。

- 额定电压的匹配至关重要，新线圈的额定电压必须与伺服电机的工作电压相一致，以保障电机的稳定运行。

- 绝缘等级的选择同样不容忽视，应选用具备适当绝缘等级的线圈，以增强电机的安全性和可靠性。

- 绕线方式需与原有线圈保持一致，以确保绕线的均匀性和绕线电阻的一致性，进而保障电机的性能稳定。

- 绕线材料的选择同样关键，应选用与原有线圈相同或相近的材料，以确保绕线的导电性能和耐温性能满足要求。

- 在绕线电阻方面，新线圈需与原有线圈相匹配，以确保绕线的电流承载能力和发热情况处于合理范围。

- 新线圈的绕线匝数需与原有线圈一致，以保障绕线电阻和绕线匝数的一致性。

- 新线圈的绕线绕向也需与原有线圈相同，以确保绕线绕向的一致性，进而维护电机的正常运行。
