YAMAHA雅马哈机械手维修控制器故障的表现形式

时间:2024-11-27 点击: 来源:互联网作者:匿名

简介：雅马哈机械手维修控制器正面部分，以RCX340（左图）和RCX320（右图），设计直观且功能丰富。在控制器的正面，我们可以看到一系列重要的指示灯和连接器，它们共同构成了控制器与外部世界的交互界面。……

雅马哈机械手维修控制器概要详解

控制器作为机器人系统的核心组件，其显示功能以及与外部设备的连接方式至关重要。以下是对控制器主要显示功能及其与外部设备相连的连接器的详细介绍。

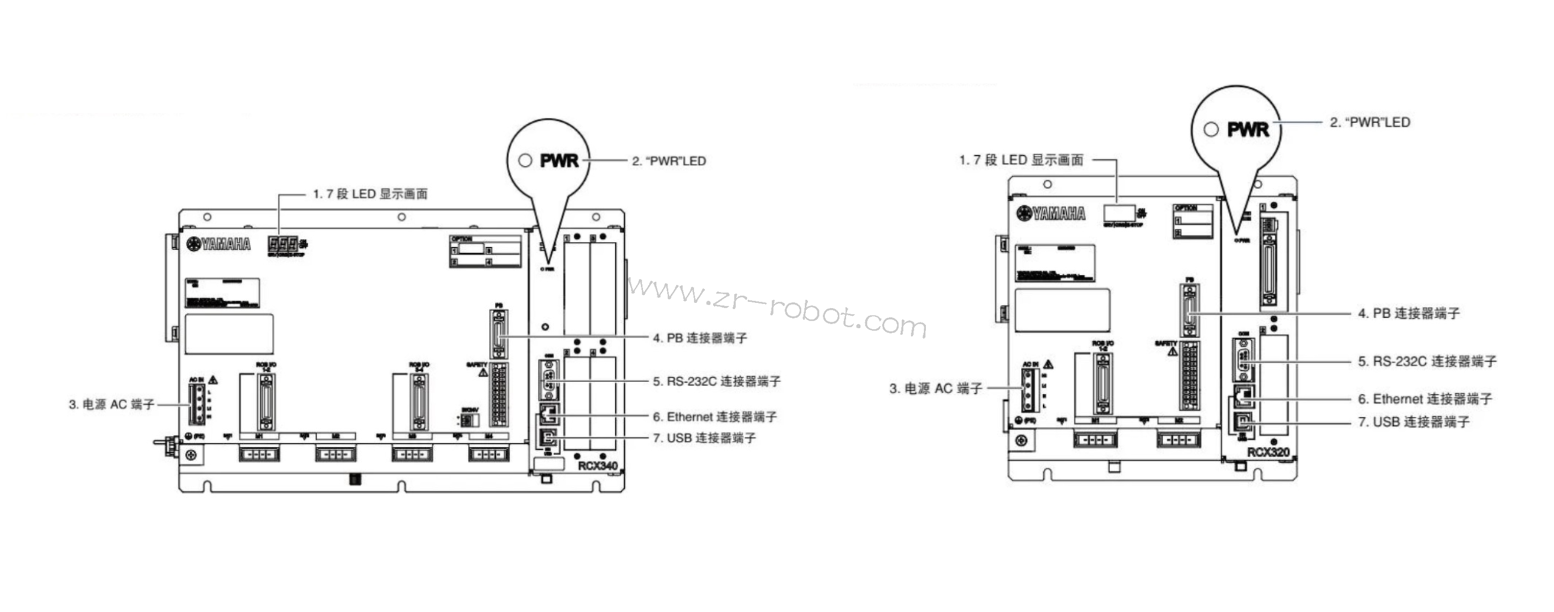

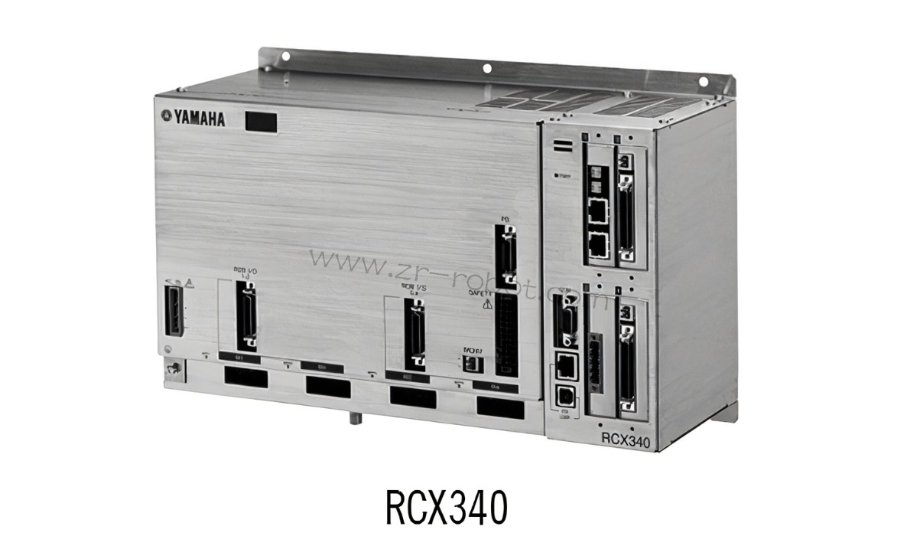

雅马哈机械手维修控制器正面部分，以RCX340（左图）和RCX320（右图），设计直观且功能丰富。在控制器的正面，我们可以看到一系列重要的指示灯和连接器，它们共同构成了控制器与外部世界的交互界面。

与外部设备相连的连接器部分，具体包括：

- 7段LED显示屏：这一显示屏能够清晰地展示控制器的当前状态，包括运行模式、参数设置等关键信息，为操作人员提供了直观的视觉反馈。

- “PWR”LED指示灯：当电源接通时，该指示灯会亮起，表明控制器已经成功供电，可以正常工作。

- 电源AC端子：这一端子负责向控制器提供稳定的AC电源，确保控制器能够持续、稳定地运行。

- PB连接器端子：该端子专门用于连接手持编程器，方便操作人员进行程序的编写、调试和上传等操作。

- RS-232C连接器端子：通过RS-232C接口，控制器可以与外部设备进行数据传输和通信。该端子采用D-SUB 9P插口设计，兼容性强，连接稳定。

- Ethernet连接器端子：借助Ethernet接口，控制器可以实现与网络的连接，进而实现远程监控、数据传输等功能。这一功能对于提高生产效率、降低维护成本具有重要意义。

- 维护用USB连接端子：该端子专门用于控制器的维护和调试工作。需要注意的是，它无法用于一般的通信接口，确保了维护工作的专业性和安全性。

此外，对于雅马哈机器人控制柜上的不同指示灯，我们可以根据其颜色和闪烁状态来判断机器人的运行状态和可能存在的问题。具体而言：

- 电源指示灯：绿色常亮表示电源正常；橙色闪烁则可能表示电源存在问题，需要及时检查和处理。

- 运行指示灯：绿色常亮表明机器人处于运行状态；绿色闪烁则可能表示机器人正在启动或进行固件更新等操作。

- 故障指示灯：红色常亮表示机器人存在故障，需要立即停机检查；红色闪烁则可能表示机器人正在显示错误代码，需要根据代码进行相应的故障排除工作。

- 安全指示灯：绿色常亮表明机器人处于安全状态；绿色闪烁则可能表示机器人正在进行安全检查或处于安全模式，此时需要谨慎操作以避免发生意外。

- 初始化指示灯：绿色常亮表示机器人正在初始化；绿色闪烁则可能表示机器人正在初始化过程中的某个阶段，需要耐心等待其完成。

在雅马哈机械手维修控制柜的日常使用中，我们可能会遇到一些常见的硬件故障。这些故障的表现形式多种多样，具体包括：

- 电源故障：电源供应不稳定或电源模块损坏可能导致机器人无法正常工作，表现为无法启动、运行不稳定等。

- 控制器故障：作为机器人控制柜的核心部件，控制器出现故障可能导致机器人无法响应指令、出现异常行为等。此时需要检查控制器的硬件连接和软件设置是否正常。

- 通信故障：YAMAHA机器人控制柜需要与其他设备进行通信以实现协同工作。如果通信模块出现故障，可能导致机器人无法与其他设备进行正常通信，表现为数据传输中断、指令无法执行等。

- 机械部件故障：雅马哈机械手维修控制柜中的机械部件如电机、减速器等如果出现故障，可能导致机器人无法正常运动或运动不稳定。此时需要检查机械部件的磨损情况、连接是否牢固等。

综上所述，了解控制器的概要及其与外部设备的连接方式、掌握不同指示灯的含义以及识别常见的硬件故障表现形式对于确保雅马哈机器人系统的正常运行具有重要意义。
