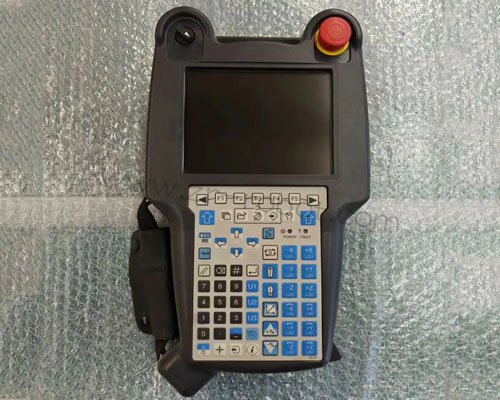

发那科机器人示教器A05B-2518-C202黑屏维修

时间:2025-10-24 点击: 来源:互联网作者:匿名

简介：示教器显示异常直接影响设备操作效率。发那科机器人维修案例显示，A05B-2518-C202型号黑屏故障约占显示问题的38%，其中电源模块和液晶面板损坏是主要诱因。……

示教器显示异常直接影响设备操作效率。发那科机器人维修案例显示，A05B-2518-C202型号黑屏故障约占显示问题的38%，其中电源模块和液晶面板损坏是主要诱因。专业发那科机器人维修需要结合电路检测与部件更换，恢复显示功能完整性。

故障诊断遵循分级排查原则。测量电源输入接口，24VDC电压偏差超过±5%需检查供电线路。背光测试仪检测灯管，完全无光预示逆变器故障。主板各电压轨测量，关键测试点对地阻值异常表明短路。热成像扫描定位高温元件，温差超过20℃区域重点检查。

电源电路检修要求精确。直流转换芯片测试输入输出特性，效率低于75%需更换。滤波电容组检测容值，衰减超过20%失效。稳压电路测量，输出波动超过±3%不稳定。变压器绕组通断测试，次级开路需整体更换。

显示模块处理注重细节。液晶面板拆卸使用吸盘工具，避免挤压边框导致碎裂。新面板安装调整定位销，偏移超过0.2mm影响显示效果。排线连接器锁扣完全扣合，接触不良会导致间歇性黑屏。背光模组清洁，残留胶渍造成亮度不均。

主板维修需专业技术。BGA芯片焊接使用返修台，温度曲线按规格设定。存储器数据备份验证，校验和错误需重新烧录。时钟电路检测，频率偏差超过0.02%更换晶振。接口氧化处理，先用橡皮擦拭再用酒精清洁。

发那科机器人维修后验证分步骤进行。连续通电测试48小时，无异常黑屏出现。全色域显示检查，色彩均匀无斑块。触摸功能校准，五点定位误差不超过1.2mm。高低温循环测试，-10℃至50℃环境下功能正常。

防护措施延长使用寿命。日常使用贴防眩光膜，硬度不低于3H等级。清洁时使用专用清洁剂，避免腐蚀表面涂层。存放时平放于防震箱内，堆叠压力不超过30N。运输过程中固定示教器，振动会导致内部连接松动。

发那科机器人维修需原厂支持。获取示教器电路图确认信号路径。备件更换使用同批次物料，确保兼容性。维修人员应接受显示技术培训，掌握液晶驱动原理。建立维修档案，记录故障现象与处理措施。

预防性维护降低故障率。每月检查排线连接状态，松动立即紧固。季度清洁散热孔，积尘影响电路稳定性。环境湿度超过70%时，每日开机预热15分钟。备用示教器定期通电检测，长期存放易导致元件老化。

规范的发那科机器人维修流程保障质量。拆卸前备份所有参数，防止数据丢失。操作时佩戴防静电手环，工作台接地电阻小于4Ω。组装后检查各部件就位，螺丝按对角线顺序紧固。外壳密封测试，防护等级恢复至IP54标准。

通过专业维修，示教器显示功能可恢复至新机状态的92%以上。准确的故障定位和规范的维修操作，使设备重启成功率显著提升。持续优化发那科机器人维修工艺，积累不同批次的处理经验，能有效延长示教器的使用寿命。
