发那科机器人机器人I/O板维修
时间:2026-03-24 点击: 来源:互联网 作者:匿名
简介：发那科机器人IO板是机器人控制系统的核心接口部件，承担着信号传输与指令转换的关键作用，负责连接机器人各执行部件、传感器与控制柜，实现输入输出信号的精准传递，其运行状态直接决定机器人能否正常响应操作指令、完成作业任务。……

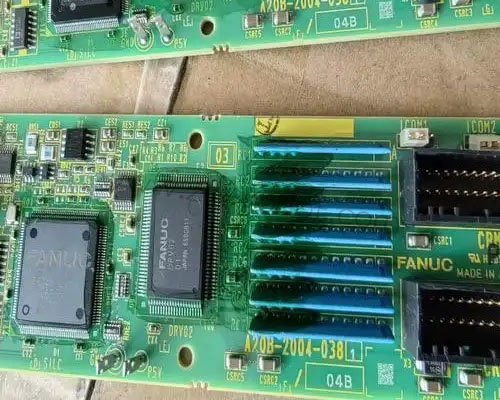

发那科机器人IO板是机器人控制系统的核心接口部件，承担着信号传输与指令转换的关键作用，负责连接机器人各执行部件、传感器与控制柜，实现输入输出信号的精准传递，其运行状态直接决定机器人能否正常响应操作指令、完成作业任务。工业生产场景中，IO板长期处于高频信号传输、现场粉尘侵蚀、振动干扰的环境中，受供电不稳、信号短路、元件老化、插拔不当等因素影响，极易出现故障。IO板故障会导致机器人信号传输中断、执行部件无响应、指令执行错乱等问题，直接造成生产线停机，及时排查故障根源、规范开展发那科机器人维修操作，是快速恢复生产、降低损失的关键。
发那科机器人IO板故障的现场表现多样，通过简单观察和基础检测，就能快速缩小排查范围。部分故障表现为机器人启动后，IO板指示灯无任何显示，执行部件无法接收指令，大概率是IO板供电异常或核心元件损坏；另有部分情况是IO板指示灯正常亮起，但信号传输中断，机器人无法接收传感器信号或无法向执行部件发送指令，多与信号接口、线路接触不良相关。还有一种常见表现是IO板频繁报错，指令执行错乱，多为IO板内部元件老化、短路或信号干扰导致，精准区分这些故障表现，能大幅提升发那科机器人维修效率，避免盲目拆解。
维修IO板的首要前提是做好安全防护，既要保障维修人员人身安全，也要防止IO板内部精密元件出现二次损坏。发那科机器人维修前需彻底切断机器人总电源和控制柜供电，拔掉IO板的电源接口和信号线缆，静置10分钟以上，充分释放内部残留电压和静电，避免静电击穿IO板上的芯片、电容等精密元件。维修人员需规范穿戴绝缘手套、防静电手环，避免手部静电或汗液接触IO板表面元件；备齐专用维修工具与耗材，包括万用表、示波器、螺丝刀、热风枪、同型号IO板芯片、电容、排线及无水乙醇等，同时清理控制柜内部及IO板表面的粉尘、杂物，确保操作空间通畅。
供电异常是导致发那科机器人IO板故障的高频诱因，需优先开展排查。先检查IO板的供电接口，查看接口是否松动、氧化，供电线缆是否存在破损、断裂情况，用螺丝刀紧固松动的接口，用无水乙醇擦拭氧化部位，更换破损的供电线缆。再用万用表检测IO板的输入电压，确认电压稳定在额定范围之内，若电压波动过大或无电压输出，需排查控制柜内的电源模块，调整供电参数，确保供电稳定，避免因电压异常导致IO板无法正常工作。
若供电无异常，需重点排查IO板的信号传输环节。IO板通过信号线缆连接各执行部件和传感器，信号接口接触不良、线缆破损会直接导致信号传输中断。逐一检查IO板上的信号接口，查看接口是否有松动、针脚弯曲或氧化现象，用无水乙醇擦拭接口，重新插拔信号线缆，确保接触良好；用示波器检测信号传输情况，若信号中断或异常，需检查信号线缆是否存在短路、断路，修复破损线路，同时排查传感器和执行部件的信号输出，排除外部信号故障。
排除外部供电和信号故障后，需拆解IO板，排查内部核心元件故障。IO板内部集成大量芯片、电容、电阻等元件，长期运行易出现老化、鼓包、烧蚀等问题。用螺丝刀小心拆卸IO板，做好各元件的位置标记，避免装配时错位。观察IO板表面，发那科机器人维修中重点查看电容是否鼓包、芯片是否有烧蚀痕迹、电阻是否脱落，用万用表检测各元件的导通性和电压参数，若发现元件损坏，需用热风枪小心拆卸损坏元件，更换同型号、同规格的新元件，焊接时控制好温度，避免高温损坏周边元件。
IO板上的接口电路也是故障高发部位，频繁插拔信号线缆易导致接口电路松动、虚焊。检查接口电路的焊接部位，查看是否有虚焊、脱焊现象，若存在此类问题，用烙铁重新焊接，确保焊接牢固。同时检查IO板上的线路走向，查看是否有线路短路、破损，清理线路表面的粉尘和污渍，整理线路排列，避免线路接触不良产生信号干扰，影响IO板正常工作。
发那科机器人维修过程中需注重细节操作，杜绝二次故障。发那科机器人IO板结构精密、元件密集，拆解、焊接时动作要轻柔，轻拿轻放IO板，避免碰撞、划伤板体；焊接元件时，控制好热风枪和烙铁的温度，避免高温损坏芯片和线路；更换的所有配件必须与IO板型号完全匹配，严禁使用通用配件替代，防止配件不兼容导致IO板运行异常。
元件更换和焊接完成后，先进行IO板单独通电测试，确认维修无误。接通IO板独立供电，观察指示灯是否正常亮起，用万用表检测各接口的电压和信号输出，确保参数正常、信号稳定。随后将IO板安装回控制柜，连接好供电线缆和信号线缆，紧固所有接口，确保接线牢固、接触良好，避免出现松动导致信号传输异常。
将IO板安装完成后，启动机器人进行全面测试。发送操作指令，观察执行部件是否能正常响应，传感器信号是否能正常传输，IO板是否有报错提示；模拟实际生产工况，让机器人运行20分钟，检测IO板的运行状态、温度变化及信号传输稳定性，确认无任何异常，才算完成发那科机器人维修验收。
发那科机器人维修完成后，详细记录故障表现、排查思路、更换的元件规格及焊接细节，形成完整的维修台账，为后续同类故障维修提供参考。日常运维中，定期清理IO板表面及控制柜内部的粉尘，检查供电接口和信号接口的接触情况，避免频繁插拔信号线缆，防止接口损坏；避免机器人处于高温、潮湿、多粉尘环境，延长IO板使用寿命，保障发那科机器人持续稳定运行。
