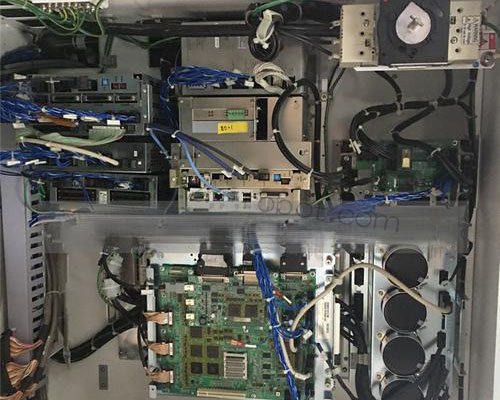

安川机器人DX100控制柜故障维修
时间:2025-11-11 点击: 来源:互联网 作者:匿名
简介：安川机器人DX100控制柜作为YRC1000之前的主流控制器平台，广泛应用于弧焊、搬运及装配等场景。其模块化结构虽便于维护，但长期在粉尘、湿度或电压波动环境中运行，仍可能出现电源异常、通信中断、伺服报警或界面无响应等故障。……
安川机器人DX100控制柜作为YRC1000之前的主流控制器平台，广泛应用于弧焊、搬运及装配等场景。其模块化结构虽便于维护，但长期在粉尘、湿度或电压波动环境中运行，仍可能出现电源异常、通信中断、伺服报警或界面无响应等故障。此类问题若处理不当，不仅延长停机时间，还可能误判为机器人本体损坏，是安川机器人维修中需系统排查的关键环节。
控制柜内部故障常始于供电环节。主电源接触器触点烧蚀、快熔保险老化或整流模块性能下降，会导致直流母线电压不稳，进而引发多轴伺服同时报错。安川机器人维修时应首先测量三相输入电压是否平衡，检查主断路器与接触器吸合是否可靠，确认24V辅助电源输出是否在标称范围内。部分案例中，看似复杂的伺服故障实则源于初级供电异常。
驱动模块状态直接影响运动控制。DX100采用插拔式伺服放大器，长期热循环易导致金手指氧化或插座松动。表现为某轴偶尔失速、位置偏差或急停后无法复位。拆下对应模块，观察PCB有无烧痕、电容鼓包或散热片积尘过厚。清洁金手指并重新安装，往往可恢复通信。若模块本身IGBT击穿，则需更换，并同步检查电机动力线绝缘是否完好。
I/O通信异常多与接线端子或继电器板相关。DX100通过CN3、CN4等接口连接外部设备，端子排长期振动可能导致压接松动，信号时断时续。重点检查急停回路、安全门连锁及焊接设备触发线，安川机器人维修中使用万用表通断档逐点验证。继电器板因频繁切换易出现触点粘连或线圈开路，表现为输出信号无响应，更换对应板卡即可解决。
示教器无显示或按键失灵，未必是终端故障。DX100通过专用电缆连接示教器，线缆内部屏蔽层断裂或接头进水，会造成通信中断。尝试更换备用线缆，若问题消失，则无需更换昂贵的示教单元。同时检查控制柜内通信板（如CPU底板）上的终端电阻是否安装到位，缺失会导致CAN总线通信异常。
环境因素对控制柜稳定性影响显著。滤网堵塞导致内部温升过高，会加速电子元件老化；湿度过大则可能引起电路板凝露，造成短路或信号漂移。建议每季度清理风扇与散热片，确保风道畅通。在潮湿车间，可在柜内加装防潮加热器，维持内部微正压干燥环境。
安川机器人维修过程中，应避免盲目更换主板或CPU模块。多数故障源于外围供电、接线或模块接触不良。通过分步隔离——先查电源、再验模块、后测通信——可大幅缩短诊断时间。同时调取历史报警记录，分析故障发生时的运行状态，有助于定位偶发性问题。
建立控制柜维护档案同样重要。记录每次更换的保险型号、模块序列号与环境温湿度，形成设备健康趋势。对于高负荷产线，可将关键电压与温度监测纳入日常点检，实现早期预警。
DX100控制柜虽已逐步被新型平台替代，但在大量存量设备中仍是生产主力。其可靠性依赖于规范的维护与精准的故障判断。
安川机器人维修的核心，在于将复杂电气系统拆解为可验证的单元，通过逻辑推演而非经验猜测完成修复。控制柜作为大脑中枢，其稳定运行是整机高效作业的前提。
