YASKAWA安川机器人控制柜I/F基板维修

时间:2025-10-21 点击: 来源:互联网作者:匿名

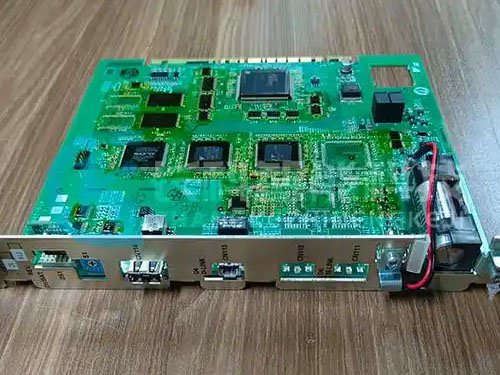

简介：安川机器人运行中出现通信中断、轴控制异常或系统无法启动，故障可能源于控制柜内I/F基板功能失效。该基板承担信号转换与指令传递任务，连接操作单元与驱动模块。……

安川机器人运行中出现通信中断、轴控制异常或系统无法启动，故障可能源于控制柜内I/F基板功能失效。该基板承担信号转换与指令传递任务，连接操作单元与驱动模块。安川机器人维修需从电源供给、接口状态与外部连接入手排查，避免误判为软件故障。

设备断电后打开控制柜门，确认主电源已切断，急停锁定。观察I/F基板外观有无烧蚀痕迹、电容鼓包或电路板碳化。部分机型基板位于柜体中部，固定于导轨上，指示灯可初步判断工作状态。若电源灯不亮，提示供电异常。

检查基板供电电压。使用万用表测量24V输入端电压，确认数值稳定且符合标准。电源线连接端子应紧固，防止因接触不良导致间歇性失电。前端保险丝需核查是否熔断，更换时选用同规格型号。

基板安装状态需确认。长期振动可能导致卡扣松动或金手指接触不良。拆下基板检查边缘连接器有无氧化、污损。重新安装时确保完全插入，锁紧机构到位，避免虚接。

通信接口需逐一验证。基板连接示教器、远程I/O及网络模块的端口若接触不良，会引发信号丢失。检查RJ45、D-sub或专用接头针脚无弯曲，屏蔽层接地可靠。更换线缆进行替换测试，排除外部线路问题。

信号干扰不可忽视。周边大功率设备启停时若系统异常，提示存在电磁干扰。安川机器人维修检查控制柜内部布线，动力线与信号线分开走线，减少耦合影响。接地母线连接牢固，避免形成电位差。

程序写入与参数读取功能需测试。部分I/F基板集成存储单元或参数传输功能。若系统提示无法读取配置，检查基板上的存储芯片是否松动。电池电量不足可能导致数据丢失，及时更换备用电池。

环境因素影响电子元件性能。高温加速元器件老化，潮湿可能导致电路板漏电。检查控制柜散热风扇运转正常，滤网定期清理，防止积尘堵塞风道。柜内湿度应控制在允许范围内，防止凝露。

安川机器人维修中I/F基板故障常被误认为是控制器整体损坏。先检查电源与连接状态，避免直接更换昂贵部件。修复后通电观察指示灯变化，确认初始化过程正常。

TAG: 安川机器人维修 YASKAWA机器人维修
