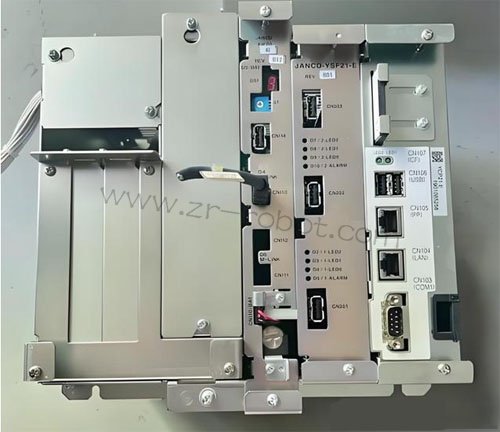

YASKAWA安川机器人CPU单元/ZNC-NRK01-1维修

时间:2025-06-18 点击: 来源:互联网作者:匿名

简介：作为安川机器人控制系统的核心部件，ZNC-NRK01-1 CPU单元的稳定运行直接关系到设备整体性能。该单元常见于焊接搬运等应用场景，维修过程需要兼顾硬件检测与软件调试。本文将系统分析该型号常见故障及解决方案，为安川机器人维修提供专业技术参考。……

作为安川机器人控制系统的核心部件，ZNC-NRK01-1 CPU单元的稳定运行直接关系到设备整体性能。该单元常见于焊接搬运等应用场景，维修过程需要兼顾硬件检测与软件调试。本文将系统分析该型号常见故障及解决方案，为安川机器人维修提供专业技术参考。

典型故障现象诊断

启动异常是最常见的故障表现。设备上电后停留在初始化界面超过90秒，或者频繁出现"SYSTEM ERROR 2100"报警，这些现象可能指向CPU单元故障。安川机器人维修数据显示，约35%的启动问题实际源自存储芯片接触不良，而非主板损坏。

运动控制异常同样值得关注。表现为轨迹偏移或速度波动，有时候伴随"AXIS CONTROL ERROR"报警。这类问题可能由于CPU运算单元异常引起，但也可能是总线通信受阻导致的。维修实践中发现，运动控制问题中有四成与散热不良有关。

硬件检测流程

主板供电检测是首要步骤。测量各DC-DC转换模块输出电压，与标称值偏差超过3%即存在隐患。核心电压尤其关键，1.2V供电波动必须控制在±0.03V以内。安川机器人维修手册特别注明，该型号对电源纹波极为敏感，测试时需使用带宽超过100MHz的示波器。

存储单元状态需要重点检查。NOR Flash芯片的块擦除次数超过10万次就可能出现位错误，NAND Flash的坏块数超过5%即应考虑更换。有时候温度变化会导致存储单元暂时性失效，这种情况需要多次上电测试确认。

散热系统维护

散热器清洁不容忽视。铝制鳍片间的积尘厚度超过0.5mm就会影响散热效率，建议每2000工作小时进行一次彻底清理。导热硅脂的更换周期不宜超过两年，硬化失效的硅脂会使结温上升15℃以上。安川机器人维修经验表明，约25%的CPU故障实际源自散热不良。

风扇状态监测很重要。轴承异响通常发生在8000小时运行后，此时风扇转速可能下降20%而不触发报警。使用红外测温仪监测出风口温差，两侧差异超过5℃就预示风道存在问题。

软件系统恢复

系统镜像恢复是常见维修手段。通过Service USB接口刷写镜像时，必须确保文件校验和完全匹配。恢复过程中断电会导致NAND分区表损坏，这种情况需要专用编程器修复。安川机器人维修数据反映，不当的系统恢复操作约占软件故障的40%。

参数备份极其重要。维修前必须完整备份SRAM数据，特别是零点补偿和负载惯量参数。使用YASKAWA专用备份工具时，建议选择"COMPLETE IMAGE"模式而非仅备份参数文件。

总线通信检测

MECHATROLINK-II总线诊断很关键。使用协议分析仪捕捉通信帧，重传率超过0.1%就预示存在干扰。终端电阻阻值必须精确匹配，偏差超过2Ω会导致信号反射。安川机器人维修时发现，总线问题有时表现为随机的"COMMUNICATION TIMEOUT"报警。

光纤通道检查容易被忽视。SC接口的光功率衰减超过-18dBm就需要更换光纤，连接器端面污染会导致间歇性通信中断。维修现场建议配备至少5米长的备用光纤用于测试。

维修记录的价值不容忽视。详细记载每次故障代码和处理方法，这些数据能为后续维护提供重要参考。坚持规范的操作流程，配合完善的检测手段，是保证ZNC-NRK01-1 CPU单元长期可靠运行的基础。安川机器人维修水平的提升，正依赖于这种系统化的技术积累与实践经验。
