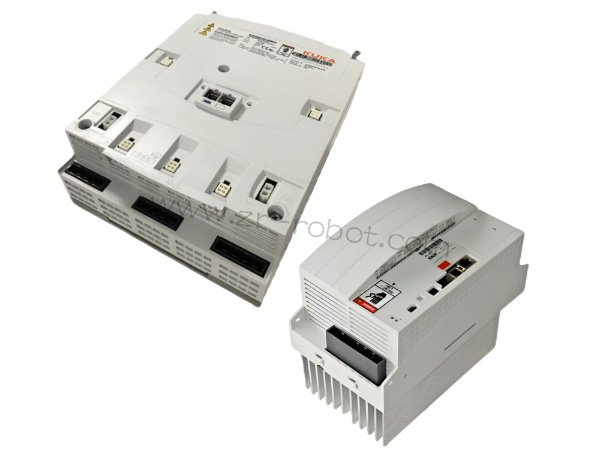

库卡kuka机器人C4驱动器无法通讯维修

时间:2025-07-11 点击: 来源:互联网作者:匿名

简介：当库卡机器人控制器显示"总线通讯错误"或无法识别C4驱动器时，通常意味着通讯链路出现异常。库卡机器人维修数据显示，系统化的排查流程可将故障定位时间缩短50%以上。……

当库卡机器人控制器显示"总线通讯错误"或无法识别C4驱动器时，通常意味着通讯链路出现异常。库卡机器人维修数据显示，系统化的排查流程可将故障定位时间缩短50%以上。

硬件连接检查

通讯电缆状态检测。测量DEVICENET总线终端电阻，正常值应为120Ω±5%。使用万用表检查电缆通断，特别注意D+和D-线间的短路情况。库卡专用通讯电缆的屏蔽层接地电阻应小于1Ω。

插头触点清洁。拆卸X31接口检查针脚氧化情况，轻微氧化可用电子清洁剂处理。触点变形超过0.1mm可能导致间歇性通讯中断，这种情况需要更换插头。

电气参数测试

总线电压测量。在驱动器通电状态下，测试DEVICENET总线电压应在9-32VDC范围。电压波动超过±10%可能造成数据丢包，有时候需要加装线路稳压器。

信号质量分析。用示波器观察总线信号波形，上升沿时间超过200ns或存在明显振铃现象时，或许要考虑增加终端匹配电阻。

驱动器本体诊断

固件版本校验。通过ServicePort连接查看驱动器固件版本，与控制器不兼容时会出现通讯拒绝。库卡维修手册建议保持主从设备固件差异不超过两个小版本。

EEPROM状态检测。执行存储器测试命令，坏块超过2%可能导致参数丢失。更换存储器芯片后必须重新烧录出厂参数，大概需要30分钟操作时间。

系统配置核查

节点地址设置。确认驱动器拨码开关地址与软件配置一致，地址冲突会造成通讯混乱。库卡系统允许的最大节点数为64个，实际应用中建议保留20%余量。

波特率匹配测试。标准DEVICENET通讯速率应为500kbps，偏差超过5%需要调整。修改波特率后必须重启所有总线设备才能生效。

库卡机器人维修经验表明，约40%的通讯故障源于接地不良。检查控制柜接地电阻应小于4Ω，各设备间电位差不超过0.5V。在电磁干扰强的环境，或许需要加装信号隔离器。

备件更换原则。通讯模块必须使用库卡原厂件，兼容件可能导致协议解析错误。更换电缆时注意区分标准型和耐弯折型的应用场景。

故障诊断工具。需要配备DEVICENET分析仪和绝缘测试仪。库卡专用诊断软件KUKA.ProfiBus能解析90%以上的通讯错误代码。

维修后的验证测试。恢复通讯后要连续运行72小时，监测总线错误计数增长情况。执行全轴运动测试，确保各驱动器同步精度达标。

库卡机器人维修记录显示，C4驱动器通讯故障有30%与电源质量相关。测量24V电源纹波应小于200mV，必要时增加滤波电路。建立预防性维护计划，可能减少60%的突发通讯故障。

参数备份策略。维修前必须完整备份驱动器参数，包括电机识别数据和补偿曲线。库卡控制系统支持参数导出为加密文件，建议每月更新备份。

操作规范要求。热插拔通讯电缆可能损坏接口电路，必须先断电操作。拆卸插头时要按住卡扣，强行拉扯会造成针脚变形。

随着使用年限增加，C4驱动器的通讯故障率可能逐步上升。五年以上的设备建议将通讯部件检查纳入季度保养项目。通过定期更换老化电缆和清洁接口，或许能延长系统使用寿命3-5年。完整的维修报告应包含所有测试数据和更换记录，为后续维护提供参考依据。
