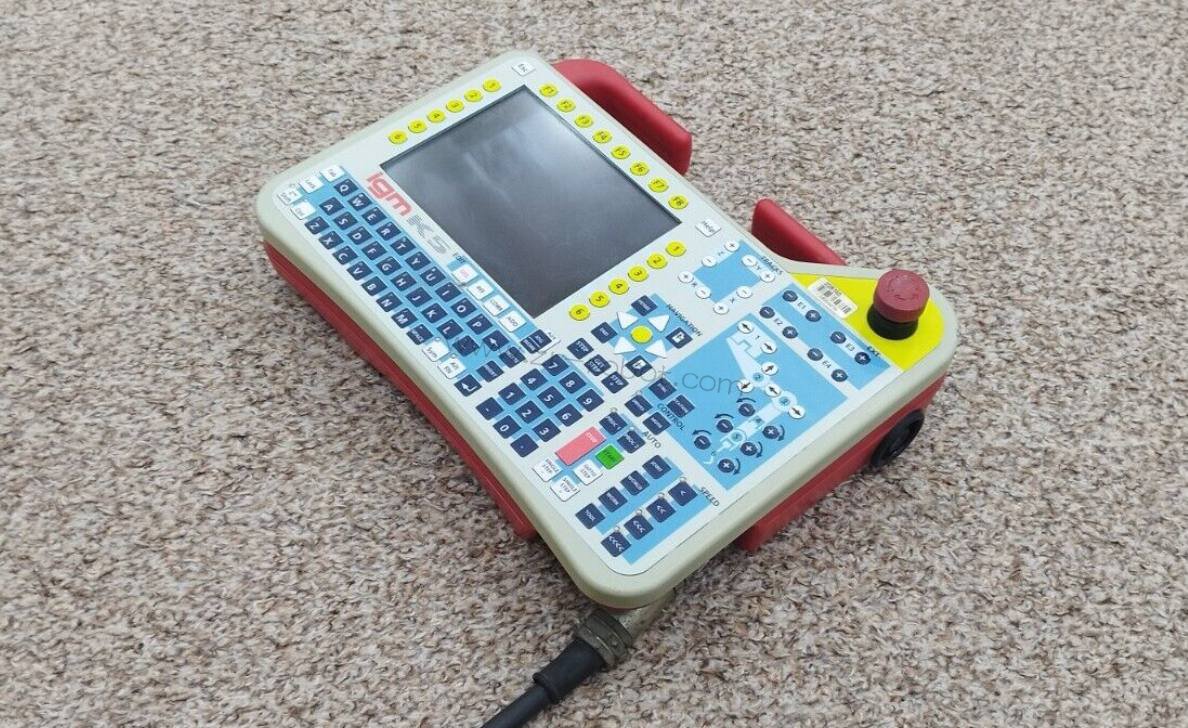

IGM机器人K5教导盒急停按键失效或不灵维修
时间:2025-05-15 点击: 来源:互联网 作者:匿名
简介：典型故障现象分析1. 按键完全无响应；2. 需多次按压才触发；3. 误触发急停信号。在IGM机器人维修记录中，这类故障多发生在使用2年以上的设备上，特别是汽车焊装车间的K5系列示教器。 使用万用表测量按键通断电阻（正常值＜0.5Ω）检查急停回路24V供电（允许波……
在工业机器人维修领域，示教器作为人机交互的核心部件，其可靠性直接影响产线安全。近期我们处理了多起IGM机器人K5教导盒急停按键失效的机械手维修案例，现将维修经验系统总结如下：
一、典型故障现象分析
1. 按键完全无响应
2. 需多次按压才触发
3. 误触发急停信号
在IGM机器人维修记录中，这类故障多发生在使用2年以上的设备上，特别是汽车焊装车间的K5系列示教器。
二、故障诊断流程（工业机器人维修标准作业）
1. 初级检测：
- 使用万用表测量按键通断电阻（正常值＜0.5Ω）
- 检查急停回路24V供电（允许波动±10%）
- 测试X12接口端子信号传输
2. 深度诊断：
- 拆解按键模块检查微动开关磨损
- 用示波器检测信号抖动情况
- 检查控制板光耦隔离电路
三、维修方案选择
针对IGM机器人示教器维修，我们推荐三级处理方案：
1. 简易维修（适用于早期故障）：
- 使用触点清洁剂（型号：KONTAKT 60）处理氧化触点
- 调整微动开关弹片弧度
- 更换防尘密封圈（规格：Φ8×1.5mm）
2. 模块更换（中度磨损）：
- 更换原厂急停按键模块（备件号：IGM-ESTP-005）
- 升级防水型按键（IP67等级）
- 重做线缆压接（需使用专用压线钳）
3. 控制板维修（严重故障）：
- 更换信号调理芯片（型号：TLP521-4）
- 重新烧写PLC安全程序
- 进行200次功能测试验证
四、预防性维护建议
根据机械手维修大数据分析，建议：
1. 每月用酒精棉清洁按键缝隙
2. 每季度检查线缆弯曲部位
3. 每年进行按键压力测试（标准值：3-5N）
五、典型案例分享
某电池生产线出现IGM机器人示教器维修需求，表现为急停间歇性失效。经检测发现：
- 微动开关接触电阻达8.6Ω（超标17倍）
- 控制板滤波电容容值下降30%
- 信号线屏蔽层破损
处理措施：
1. 更换增强型急停模块（寿命提升3倍）
2. 加装EMC滤波器
3. 改用硅胶线缆
工业机器人维修经验表明，示教器急停故障往往伴随以下特征：
- 故障前3个月按键手感变软
- 错误日志中出现E-stop信号抖动记录
- 车间湿度＞80%时故障率显著升高
对于K5教导盒这类高使用频率部件，机械手维修不能仅停留在故障修复层面。我们开发的""三步预检法""（看外观、测手感、查记录）可将急停故障发现时间提前60%。在工业机器人维修领域，预防性维护投入1元钱，可避免至少50元的停产损失。
