FANUC发那科机器人平衡缸异响维修
时间:2026-01-14 点击: 来源:互联网 作者:匿名
简介：FANUC机器人在重载搬运、压铸取件或大型工件装配等场景中，常配备平衡缸以抵消大臂自重对J2或J3轴伺服电机的持续负载。这一液压或气液混合机构虽不参与主动运动控制，却对系统能效、动态响应及机械寿命起着关键支撑作用。……

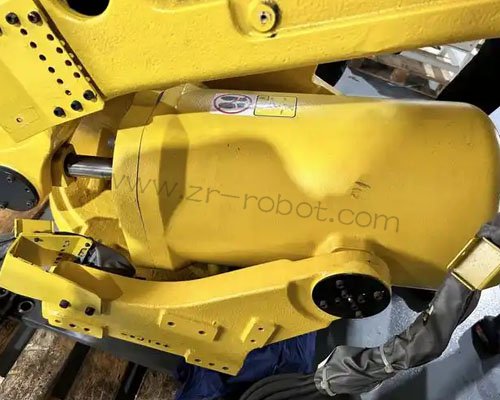

fanuc机器人在重载搬运、压铸取件或大型工件装配等场景中，常配备平衡缸以抵消大臂自重对J2或J3轴伺服电机的持续负载。这一液压或气液混合机构虽不参与主动运动控制，却对系统能效、动态响应及机械寿命起着关键支撑作用。一旦平衡缸出现异响，如“咔哒”撞击声、“嘶嘶”泄气声或低频“嗡鸣”振动，不仅影响作业环境，更预示内部密封失效、压力失衡或结构松动，若不及时干预，将导致电机过载、轨迹漂移甚至关节下沉失控。然而，此类故障常被误判为减速机或轴承问题，延误正确处理。发那科机器人维修需跳出单一部件视角，从力学平衡、介质状态、安装约束与系统协同四方面重构诊断逻辑。
平衡缸异响的本质，是其内部压力腔或机械连接处发生非稳态能量释放。以最常见的气液式平衡缸为例，其依靠氮气预充压力与液压油不可压缩性共同维持恒定推力。当活塞密封圈老化磨损，高压气体可能窜入油腔，形成可压缩气囊；在机器人姿态变化时，该气囊被压缩或膨胀，引发活塞“弹跳”或“抖动”，产生高频敲击声。此时，即使外部无泄漏，补偿力已不稳定，J2轴伺服电流会随姿态周期性波动。若仅润滑关节或调整增益，无法消除根本诱因。
另一种典型异响源于预充压力异常。氮气压力过高，会使活塞杆在行程末端猛烈撞击缸体端盖，发出沉闷“咚”声；压力过低，则无法有效抵消臂重，导致电机持续高负载运行，在启停瞬间因补偿滞后而产生“顿挫”感。FANUC部分机型虽未直接显示平衡缸压力值，但可通过监控J2轴空载静态电流间接判断：若电流显著高于历史基线或同型号设备，即提示补偿不足。此时应使用专用充气工具检测并校准氮气压力至制造商规定范围（通常为数兆帕），切忌凭经验估算。
机械连接松动亦是隐蔽原因。平衡缸两端通过关节轴承或球铰与大臂及基座相连，长期交变载荷下，固定螺栓可能松动，或关节轴承内间隙增大。当机器人加速或换向时，连接点出现微幅相对位移，引发金属撞击声。此类异响常被误认为减速机齿轮啮合不良。发那科机器人维修时应在断电状态下手动晃动大臂，观察平衡缸两端是否存在明显旷量；同时检查安装座焊缝是否开裂、销轴是否磨损。必要时更换关节轴承并按扭矩规范重新紧固。
值得注意的是，部分异响实为共振现象。平衡缸本身具有固有频率，若机器人某段运动轨迹的激励频率与其接近，可能激发结构共振，表现为持续低频嗡鸣。此类问题在高速节拍或特定路径下尤为明显。可通过临时改变运动速度或加减速时间验证：若异响随频率偏移而消失，则属共振；此时应优化路径规划，避开危险频段，或在平衡缸支架增加阻尼垫片以提升系统阻尼比。
发那科机器人维修流程应遵循“听声辨位—压力验证—连接检查—系统测试”四步法。首先在安全模式下低速运行机器人，用听诊器或工业麦克风定位异响源是否确来自平衡缸本体；随后检测氮气压力与密封状态；再检查所有机械连接点紧固性与磨损情况；最后在空载及负载工况下监测J2轴电流曲线与位置跟随误差，确认补偿功能恢复正常。
预防性维护至关重要。建议每运行一定周期后检测氮气压力，尤其在高温环境下，气体热膨胀易导致压力漂移；定期检查缸体表面是否有油渍渗出，早期发现密封劣化；避免机器人长期处于极限姿态，减少活塞杆偏磨；在多尘或潮湿环境中，加装防护罩防止杂质侵入导向套。
此外，平衡缸并非孤立部件，其状态直接影响伺服系统健康。若补偿失效，J2电机将长期超负荷运行，加速编码器电池耗尽、驱动器过热甚至绕组绝缘老化。因此，对平衡缸异响的及时处理，实则是对整机动力链的保护。
需特别指出，不同FANUC机型所配平衡缸结构差异显著，M-710系列多采用双作用气液缸，而M-2000iA重型机器人则使用多级液压蓄能器系统。发那科机器人维修前必须查阅对应机械手册，确认介质类型、充气接口位置及拆卸顺序，严禁混用配件或违规操作。
平衡缸虽无电子元件，却是机器人力学系统中的“静默守护者”。其异响不仅是噪声问题，更是重力补偿失效的警示信号。唯有理解其工作原理，结合压力管理、机械完整性与系统协同性进行综合研判，方能在保障FANUC机器人高负载能力的同时，实现平稳、高效、长寿命运行。在重载自动化日益普及的今天，对这类“非智能”但关键的辅助机构的科学维护，已成为高端设备全生命周期管理中不可忽视的一环。
