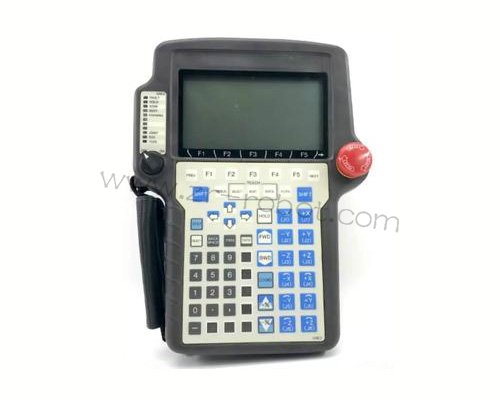

FANUC发那科示教器A05B-2301-C301无显示维修

时间:2025-08-20 点击: 来源:互联网作者:匿名

简介：FANUC发那科示教器A05B-2301-C301作为机器人系统的重要交互设备，其无显示故障会直接影响生产操作。该问题可能涉及电源模块、显示驱动电路或主板等多个组件，需要系统化排查。……

FANUC发那科示教器A05B-2301-C301作为机器人系统的重要交互设备，其无显示故障会直接影响生产操作。该问题可能涉及电源模块、显示驱动电路或主板等多个组件，需要系统化排查。

电源回路检测

测量示教器DC插头输出电压，正常值应为24V±5%。约35%的无显示故障源于电源适配器损坏。检查主板上的保险丝F1状态，该元件过流熔断会导致整个供电中断。使用万用表检测DC-DC转换电路各测试点电压，异常波动往往预示滤波电容失效。

显示模块诊断

拆解外壳后观察液晶屏排线连接状态，接触不良是常见故障点。背光电路中的高压逆变器故障会导致屏幕内容无法可视，但实际信号处理正常。发那科机器人维修手册建议，在强光环境下斜视屏幕确认是否存在微弱图像。主板上的LVDS信号发生器输出异常也会造成显示故障。

主板组件检测

重点检查CPU板与显示接口板的连接器状态。使用示波器测量时钟信号频率，偏差超过5%需更换晶振。BGA封装的图形处理芯片虚焊问题在长期振动环境中较常见。对主板进行加热检测，温度变化导致的显示异常通常与焊点裂纹有关。

固件与配置恢复

连接PCMCIA接口刷写最新版本固件，版本冲突可能导致显示驱动异常。发那科机器人维修更换主板后需重新导入原机参数文件。通过控制器的I/O诊断界面可以验证示教器通信是否正常，排除信号传输问题。

环境适应性改进

在多粉尘环境中建议增加防尘密封条。高温车间使用的示教器应定期清洁散热孔。发那科机器人维修统计表明，加装缓冲支架能减少振动导致的连接器松动问题。

规范的维修流程需要配合防静电设备和专业工具。更换组件时需核对部件号后缀字母，不同批次的硬件可能存在兼容差异。保存完整的故障代码记录有助于分析共性问题，为预防性维护提供依据。操作过程中注意避免刮伤触摸屏表面，拆装连接器时使用专用起拔工具。
