发那科机器人电路板芯片损坏维修
时间:2025-08-11 点击: 来源:互联网 作者:匿名
简介：发那科机器人的电路板承载着信号处理与指令传输功能，其中芯片作为核心元件，一旦损坏会导致设备运行异常甚至停机。这类故障维修需精准定位损坏芯片，规范操作避免二次损伤，发那科机器人维修中芯片级修复能有效降低更换成本。……

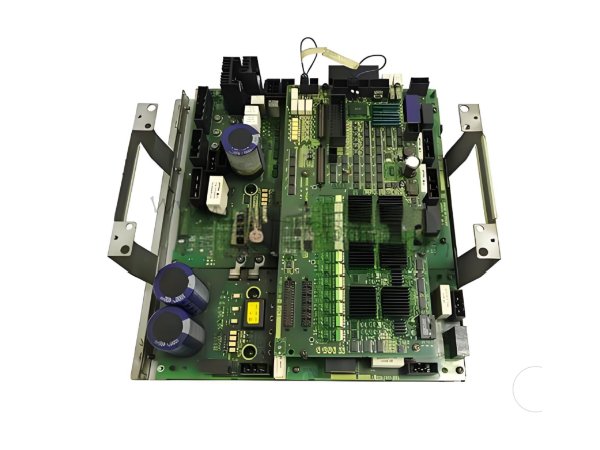

发那科机器人的电路板承载着信号处理与指令传输功能，其中芯片作为核心元件，一旦损坏会导致设备运行异常甚至停机。这类故障维修需精准定位损坏芯片，规范操作避免二次损伤，发那科机器人维修中芯片级修复能有效降低更换成本。
故障初期判断需结合运行症状。机器人启动时若出现系统报错、功能缺失或无响应，可能与电路板芯片损坏相关。通过控制柜显示的报警代码，可初步锁定涉及的电路板区域。观察电路板指示灯状态，正常应按规律闪烁，常亮或熄灭可能对应芯片供电或通讯故障。断开外部负载后单独测试电路板，若故障依旧则更可能是板载芯片问题。准确的初期判断能减少无效拆卸，提高发那科机器人维修效率。
芯片损坏的检测需细致操作。拆开电路板后，先观察芯片外观有无烧焦、鼓包或引脚氧化痕迹，这些物理损伤往往是故障直接原因。用万用表测量芯片供电引脚电压，对比手册标准值，电压异常可能是芯片损坏或外围电路问题。检测芯片信号引脚与外围元件的通断性，判断是否存在内部断路。其实部分芯片损坏难以通过外观判断，需通过替换法测试，用同型号正常芯片替换后观察故障是否消失。
芯片更换的准备工作不可忽视。需准备同型号原装芯片，确保参数与电路板匹配，避免用替代型号导致兼容性问题。维修环境需做好防静电措施，佩戴防静电手环，工作台铺设防静电垫，防止静电击穿敏感芯片。准备专用焊接工具，热风枪温度需预先校准，避免高温损坏电路板基材或周边元件。芯片更换的工具和环境准备直接影响修复质量。
焊接操作需控制精度。拆卸损坏芯片时，用热风枪均匀加热芯片引脚，同时用镊子轻推芯片，避免用力过猛导致焊盘脱落。清理残留焊锡时用吸锡带仔细处理，确保焊盘平整无毛刺，必要时用放大镜检查，防止短路隐患。焊接新芯片前，在焊盘上涂抹少量助焊剂，对齐芯片引脚与焊盘位置，缓慢加热至焊锡融化，确保每个引脚都良好焊接。或许焊接后需用酒精清洁焊盘周围，去除残留助焊剂防止腐蚀。
外围电路检查需同步进行。芯片损坏可能由外围元件故障引发，更换芯片后需检查相关电阻、电容是否正常，避免因未修复的外围问题导致新芯片再次损坏。测量芯片供电电路的滤波电容容量，确认无漏电或失效情况。检查稳压芯片输出电压是否稳定，电压波动可能加速芯片老化。忽视外围电路检查易导致故障复发，增加发那科机器人维修反复性。
维修后的功能测试必不可少。将电路板装回控制柜，通电后观察机器人启动过程，检查是否还有报警代码。通过示教器测试对应功能模块，确认信号传输正常、动作响应准确。监测电路板运行温度，连续运行一段时间后用测温仪检测芯片表面温度，不应超过手册规定范围。记录测试数据与故障前状态对比，确保性能恢复正常。日常使用中需加强电路板防护，保持控制柜清洁干燥，避免粉尘和湿气侵蚀芯片，减少损坏概率。发那科机器人维修的最终目标是恢复设备稳定运行，规范的芯片级维修能在保障质量的同时降低成本，延长设备使用寿命。
