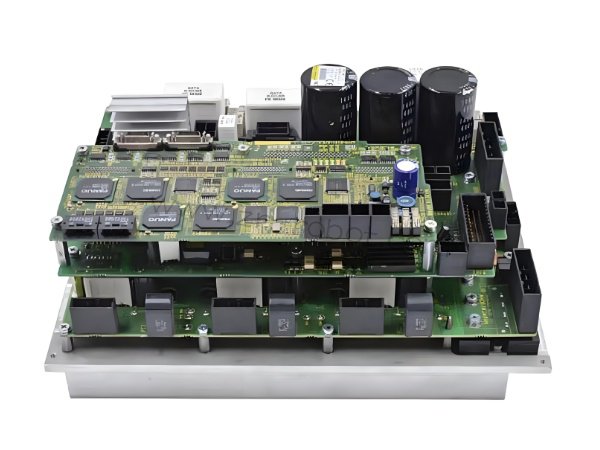

发那科FANUC机器人驱动板维修
时间:2025-07-03 点击: 来源:互联网 作者:匿名
简介：发那科机器人的驱动板是控制电机运行的核心部件，一旦出现故障，会直接导致机器人动作异常或停机。做好发那科机器人维修，精准处理驱动板问题，是恢复设备运行的关键。……
驱动板故障有明显的表现。机器人启动后电机无响应，控制柜指示灯闪烁特定故障代码；运行中突然停机，重启后仍无法正常工作；电机运转时出现异响，电流检测值异常偏高。遇到这些情况，需重点检查驱动板，避免盲目更换其他部件。
维修前的准备工作要到位。断开机器人总电源，等待20分钟让电容充分放电，防止触电或元件损坏。准备好防静电手环、绝缘手套，手环需可靠接地，避免静电击穿精密芯片。取出驱动板时，用专用绝缘托盘放置，不要触碰板上的元件引脚，记录各插头的位置和朝向，方便后续回装。
外观检查是排查的第一步。用放大镜观察驱动板表面，有没有烧焦的痕迹、元件炸裂的残留。电容是否鼓包漏液，电阻是否变色开裂，芯片引脚是否粘连。若发现焊锡飞溅造成的短路点，用小刀轻轻刮开，再用酒精擦拭干净。板上的灰尘用软毛刷清理，缝隙里的杂质用压缩空气吹净，避免影响检测精度。其实很多驱动板故障能通过外观观察找到线索，比如某个芯片周围有烟熏痕迹，大概率是该芯片损坏。
电源电路故障是常见问题。用万用表测量驱动板的电源输入电压，确认电压正常后，检查板上的电源转换芯片、稳压二极管。测量输出电压，若输出为零或不稳定，更换相关元件。保险丝熔断时，不能直接换新保险丝，要先检测电路是否短路，测量电源电路的对地电阻，阻值过小说明有短路点，排查并修复后再更换保险丝。或许电源电路的故障是因外部电压波动引起的，修复后可加装稳压器保护。
功率模块故障会导致电机失控。驱动板上的IGBT模块是功率输出的关键，用万用表测量模块的导通情况，正常情况下各引脚间的阻值应符合规定，若导通异常说明模块损坏。更换模块时，注意涂抹导热硅脂，保证散热良好，紧固螺丝的力矩要适中，过紧可能导致模块变形。模块周边的续流二极管也要一并检查，二极管击穿会引发模块过流损坏，需同时更换。
信号电路故障影响控制指令传输。驱动板上的光耦、运算放大器若损坏，会导致信号传输中断。用示波器测量光耦输入输出信号，无信号或波形畸变说明光耦损坏。运算放大器输出信号异常时，检查周边电阻、电容是否正常，周边元件没问题再更换放大器。信号接口的针脚若氧化，用细砂纸轻轻打磨，插头内部的金属片松动，用小螺丝刀挑起使其接触紧密。
驱动板维修后的测试很重要。将修复的驱动板装到测试平台，接入模拟电源，逐步调节电压至额定值，观察各指示灯是否正常。用信号发生器输入控制信号，测量输出端的信号波形，与标准波形对比，确保参数一致。测试持续1小时，用红外测温仪监测驱动板温度，温度过高说明存在潜在故障，需重新检查。
回装驱动板时要仔细。按发那科机器人维修之前记录的位置插好所有插头，确保牢固无松动，螺丝按规定力矩拧紧，避免接触不良。通电后观察控制柜指示灯，启动机器人测试各电机动作，运行预设程序，检查是否有异常报警。连续运行2小时，监测电机电流、温度，确认各项参数正常。
