Telesis镭驰TMC420打标机如何创建新的程序

　　TMC420操作说明

　　开机和关机

　　1.按下位于TMC420控制器后侧靠近电源线插头处的开关，即可执行开关机2.开机后进入稳定屏幕后，可以看到F1，F2等功能键，现在就可以使用它们进行功能选择操作

　　功能选择（F1至F7）

　　F1：LEVEL：用于选择操作级别。开机后的默认为OPERATOR（操作员）级别，只能有部分功能可使用；按F1后再按F1，则进入SUPERVISOR（主管）级别操作，可以使用全部的功F2：ON/OFF LINE：按下则让控制器和打标头联机（ONLINE），发那科机器人维修，否则显示未联机（OFFLINE）F3：LOAD：装入一个程序以便进行编辑或打标

　　F4：PARK：是一个点，用来设定打标头打刻完成后停止位置，一般不用F5：PREPOS：是一个点，按F5打标机针头去到预定位置（程序的起点位置），一般不用F6：DESIGN：文件的操作，包括一下下拉菜单：

　　F1：LOAD：打开一个存在的文件或建立一个新文件F2：SAVE：保存编辑的文件

　　F3：EDIT：编辑存在的文件或新文件

　　F4：ADD：在已有的程序中新增加一行文本内容。

　　F5：TEST：文件编辑完成后，测试所编辑的程序是否有超出打标范围。如果有会报错。

　　F6：DEFINE：定义文件的PARK点，ANCHOR为参考定位点。包括下拉菜单：

　　F1：ACCEPT：确认

　　F2：SN：系列号设置

　　F3：TEXT DEF：默认文本尺寸定义

　　F4：ADJUST：调整ANCHOR定位点坐标F7：MANAGER：对机器里存储的文件进行管理，如删除等

　　F7：SETUP：对机器参数进行设置，包括下拉菜单：

　　F1：MARKER：对打标头参数进行设置F2：TIME/DATE：设定系统时间和日期F3：HOST：通讯设置

　　F4：USER：不用，选DEFAULT默认F5：UNITS：坐标单位选择，M：公制；E：英制F6：STARTUP开机设置

　　F7：PASS：设定或修改密码

　　SF1=SHIFT+F1：QUERY：设定查询文件内容，用于调用SF2=SHIFT+F2：MAINT：机器维护。不建议客户使用，包含下拉菜单：

　　F1：JOG：点动机器，F2：PULSE：打表针脉冲加压

　　F3：TEST：测试打标头内部零件

　　一：如何创建新的程序

　　1：打开控制器电源，控制器显示如下界面：

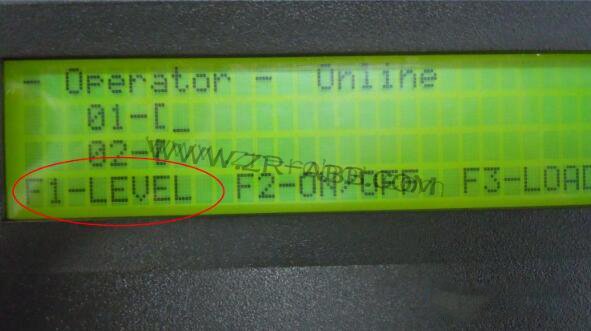

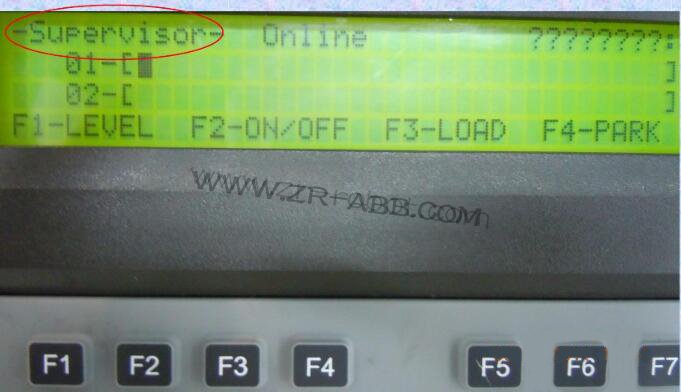

　　2：按F1-LEVEL，输入密码后再按或直接按（未设置密码时）F1-ACCEPT，将操作级别切换成SUPERVISOR


　　3：按F6-DESIGN，KUKA机器人维修，开始进行新建。进入以下界面

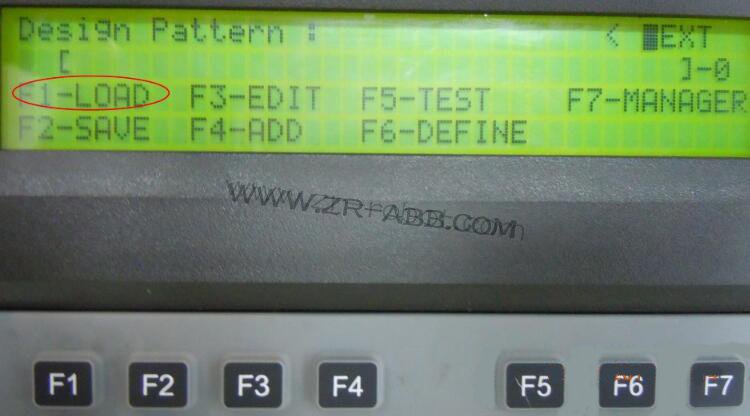

　　4：按F1-LOAD，进入如下界面：此时，给该新程序命名，并在光标闪烁处直接通过控制器键盘输入。

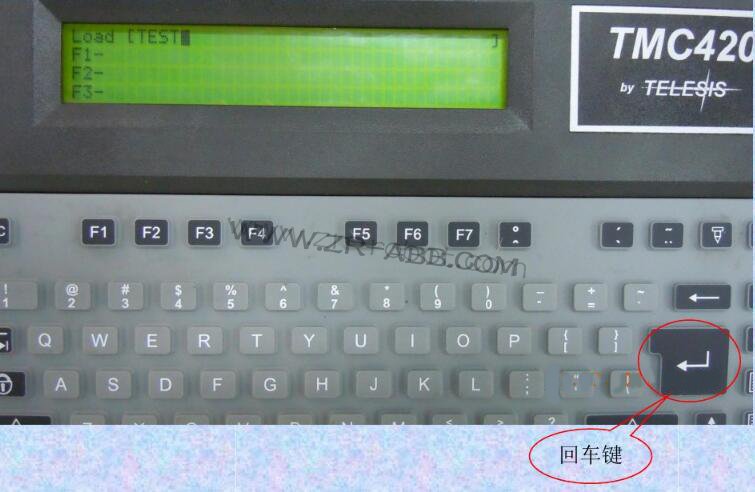

　　5：命名后按回车键，显示如下界面。

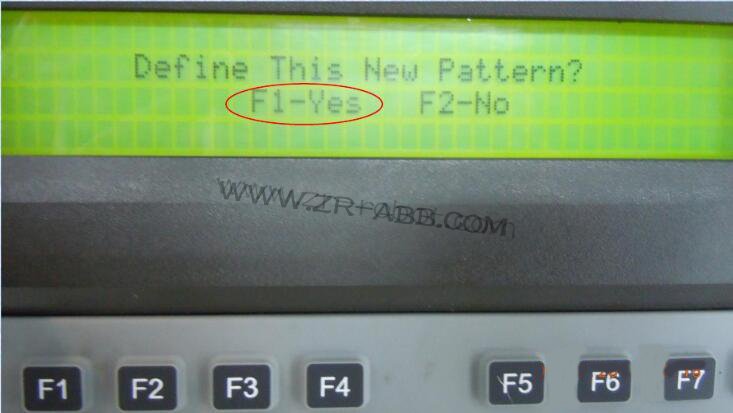

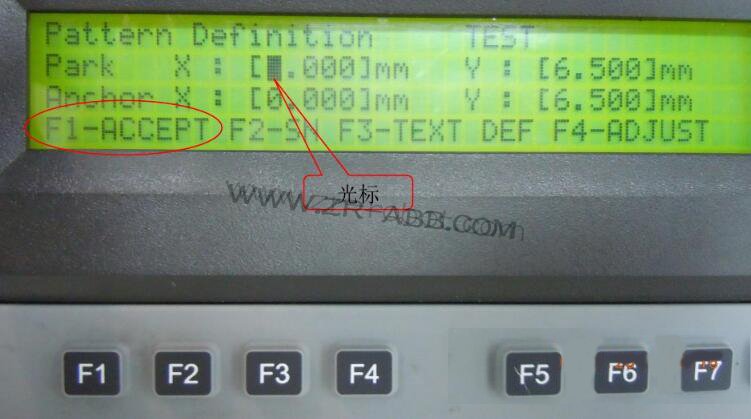

　　6：按F1-YES，确认该新程序后进入如下界面：此时，可以定义PARK点的坐标以及ANCHOR点的坐标。（光标闪烁处可键盘直接输入）


　　7：上一步确认之后进入以下界面：

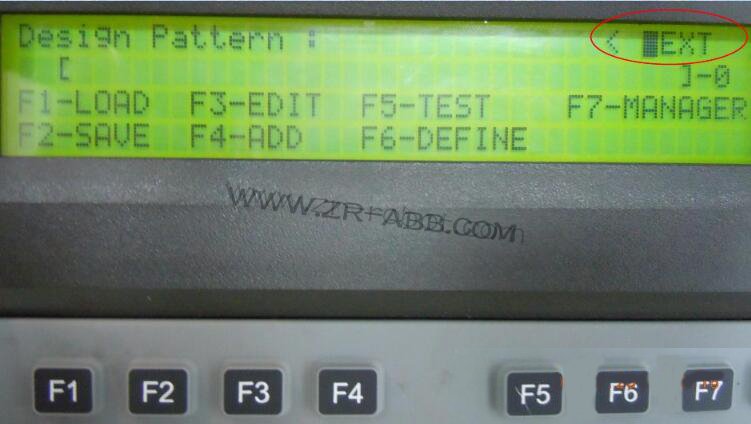

　　如红色标注，用回车键选择要新建的对象为：TEXT，MATRIX，ARC等

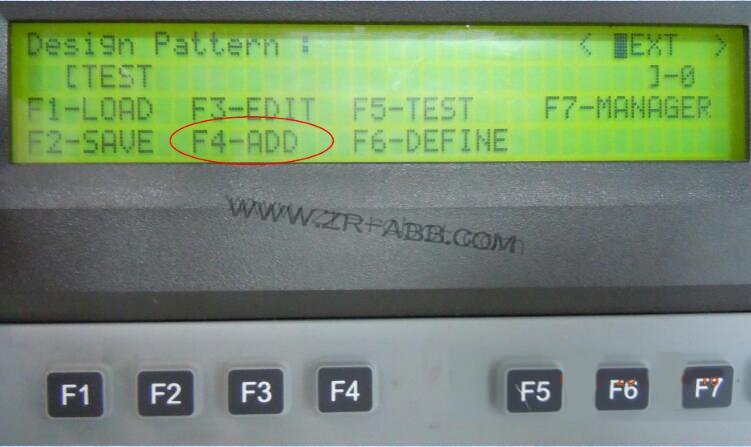

　　8：选择好后，直接按F4-ADD，KUKA机器人维修，新增加一行。

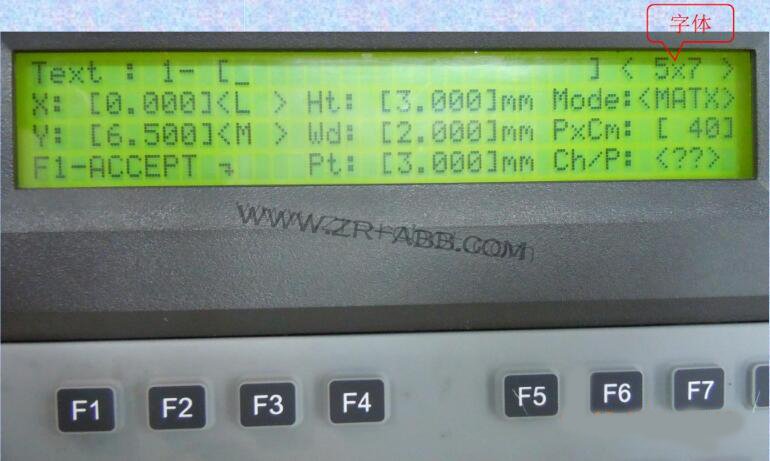

　　9：按F4-ADD，直接在该程序中增加第一行文本文字（Text-1）。当光标在字体选项时用回车键选择字体，www.zr-robot.com，5X7，11X16，OCR，或是USER（USER是自定义字符，包括图形，LOGO等）。

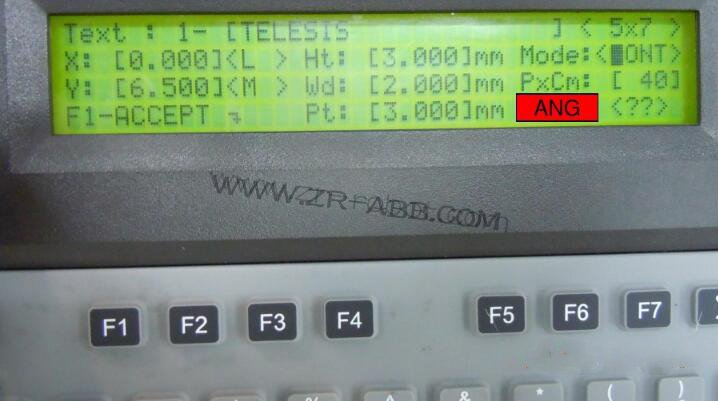

　　10：此时可以输入打印的内容，定义文字的坐标位置，参考点，安川机器人保养，字体，字符的大小，打印的模式（点阵或连续），密度，旋转角度等。设置好后按F1-ACCEPT保存。
