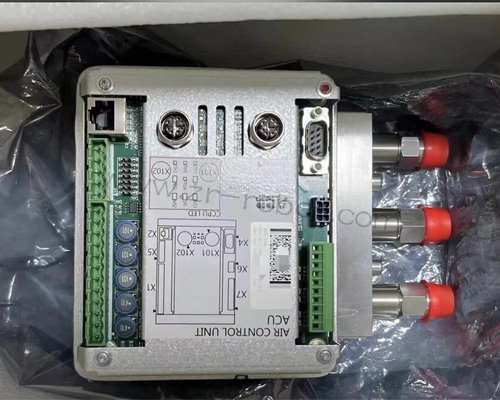

ABB喷涂机器人空气控制单元ACU维修
时间:2026-01-16 点击: 来源:互联网 作者:匿名
简介：在ABB喷涂机器人系统中，空气控制单元虽不直接参与轨迹运动或涂料输送，却是保障喷涂质量、雾化精度与换色效率的核心气动枢纽。……
在ABB喷涂机器人系统中，空气控制单元虽不直接参与轨迹运动或涂料输送，却是保障喷涂质量、雾化精度与换色效率的核心气动枢纽。其功能涵盖压缩空气的分配、调压、过滤及快速切换，为喷枪雾化、成型风、针阀动作及清洗吹扫等子系统提供稳定、洁净、响应迅速的气源支持。一旦ACU出现故障，如压力波动、响应迟滞、漏气异响或某路气路失效，将直接导致漆雾不均、橘皮纹、换色残留甚至整套喷涂系统停摆。然而，因其结构紧凑、集成度高，且故障表现常与供气管网或喷枪本体混淆，ABB机器人维修需跳出“换件思维”，从气动逻辑、介质品质、机械磨损与控制协同四个维度展开系统性诊断。
ACU故障的本质，往往并非单一元件损坏，而是气动系统动态平衡被打破。以常见的“雾化压力不稳”为例，表面看是ACU内部比例调压阀失灵，实则可能源于上游压缩空气质量不达标：空气中含油或水分在低温环境下凝结，附着于阀芯密封面，造成滑动阻力增大或微孔堵塞；或下游喷枪针阀卡滞，反馈异常负载，使ACU误判需求而持续调整。此时若仅更换调压模块，问题将在短期内复发。真正有效的ABB机器人维修，需先验证整个气源链路的健康状态——从空压机后处理设备到主管路压降，再到ACU入口过滤器的压差指示。
ACU内部核心部件包括多通道电磁阀组、精密减压阀、单向阀、消音节流器及压力传感器。其中，高频动作的电磁阀最易因杂质侵入或线圈老化失效。典型症状为：某喷涂功能完全无输出，或换色吹扫时序错乱。ABB机器人维修时应首先通过ABBRobotStudio读取I/O状态，确认PLC是否已发出正确控制信号；若信号正常但执行无响应，则问题在ACU本体。可采用“分段隔离法”：断开可疑气路出口，手动触发对应电磁阀，用流量计或听诊器判断是否动作。若阀体无响应，再拆解检查阀芯是否卡死、密封圈是否龟裂。
值得注意的是，ACU对安装环境极为敏感。喷涂车间普遍存在漆雾弥漫、湿度高、温差大的特点，若ACU防护等级不足或未加装局部正压防护罩，微小漆粒会随气流倒灌入阀腔，在反复启停中形成漆膜堆积，最终导致阀芯粘连。此类故障具有季节性特征，冬季更频发，因低温加剧漆料黏附。预防性措施包括：定期更换ACU前端的五级过滤器、确保排气口远离漆雾回流区、在ACU箱体内维持微正压。
压力调节失准是另一类隐蔽问题。ACU通常配备多路独立调压阀，分别供给雾化、扇形、针阀等不同功能。若某路输出压力偏离设定值，可能因调压弹簧疲劳、膜片老化或设定旋钮松动所致。ABB机器人维修时不可仅凭压力表读数判断，而应使用经校准的数字压力计，在实际喷涂工况下动态监测——静态调压正常，不代表动态响应合格。例如，当机器人高速移动时，若ACU无法瞬时补偿管路压降，雾化压力骤降，将导致漆膜厚度不均。此时需检查调压阀的响应时间及流量特性曲线是否匹配工艺需求。
ACU与机器人控制器的通信状态亦需关注。部分新型ACU集成数字压力传感器，通过DeviceNet或Profinet将各路压力实时反馈至主控。若通信中断，系统可能报“AirPressureFault”但实际气压正常。此时应检查总线终端电阻、接插件氧化情况及地址拨码是否正确，而非盲目拆解气路。
ABB机器人维修流程应遵循“先外后内、先软后硬”原则：
1.验证供气源头：测量ACU入口压力是否在0.5–0.7MPa范围内，露点温度是否≤-20℃；
2.检查控制信号：通过示教器或PLC监控画面确认电磁阀驱动指令是否送达；
3.测试功能输出：在安全模式下逐项激活雾化、成型风、清洗等动作，观察响应速度与压力稳定性；
4.拆解关键部件：仅在锁定故障点后，按规范拆卸对应阀组，避免全拆导致交叉污染；
5.校准与验证：更换密封件或阀芯后，重新设定压力并进行全流程喷涂测试，记录漆膜均匀性数据。
预防性维护是延长ACU寿命的关键。建议每季度执行以下操作：清洁外壳散热孔、检查所有气管接头是否漏气、排放过滤器积水、紧固电气连接端子。每年更换一次内部O型圈与滤芯，并备份当前压力设定参数。对于高节拍产线，可建立ACU各路压力趋势图，早期识别性能劣化。
特别需警惕的是，多台机器人同时出现类似ACU故障，往往指向共性外部因素。如空压站后处理设备失效、主管路锈蚀脱落、或新装大功率设备造成电网波动影响电磁阀线圈供电。此类系统级问题，需联合动力与自动化团队协同排查。
ABB喷涂系统的高一致性，不仅依赖机器人轨迹精度，更建立在每一立方厘米压缩空气的精准控制之上。唯有将ACU视为动态气动系统而非静态阀岛，从介质洁净度、机械磨损规律、控制时序匹配到环境适应性进行综合管理，方能在严苛的涂装环境中实现零缺陷喷涂。在汽车、家电等对表面质量近乎苛刻的行业中，对ACU的科学维护，已成为高端智能制造不可或缺的隐形支柱。
