英格索兰IR拧紧控制器维修故障测试修复

时间:2024-11-28 点击: 来源:互联网作者:匿名

简介：Display Inputs（显示输入）屏幕允许您查看控制器的离散输入状态。 I/O（输入/输出）连接器在IngsollRang拧紧控制器的左侧面板。虽然每个输入行为均在ICS软件中进行编程，该屏幕也有助于输入/输出的故障排除。例如，如果控制器不是从PLC开始运行周期，您可……

【显示输入】

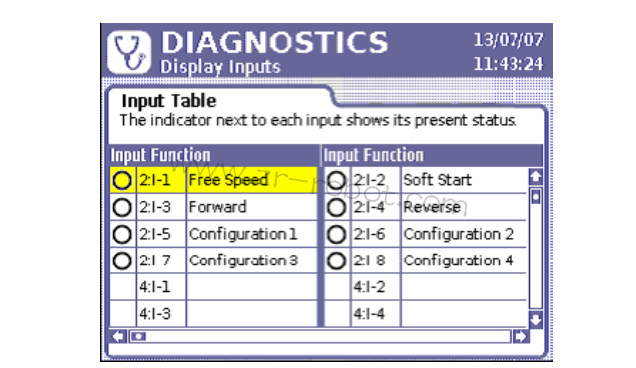

Display Inputs（显示输入）屏幕允许您查看控制器的离散输入状态。 I/O（输入/输出）连接器在IngsollRang拧紧控制器的左侧面板。虽然每个输入行为均在ICS软件中进行编程，该屏幕也有助于输入/输出的故障排除。例如，如果控制器不是从PLC开始运行周期，您可通过此屏幕判断指定输入是否为设定状态，运行是否正常。输入旁边的绿色的图标用于表明该输入是否被激活，如下图屏幕所示。如果没有信号，则该圆圈保持为白色。

要访问并使用Display Inputs（显示输入）：

1. 按下Insight控制器中的Diag（诊断）按钮。

2. 在Diagnostics（诊断）菜单中，选择Display Inputs（显示输入），然后按下Enter键。

3. 使用箭头键滚动至所列输入。

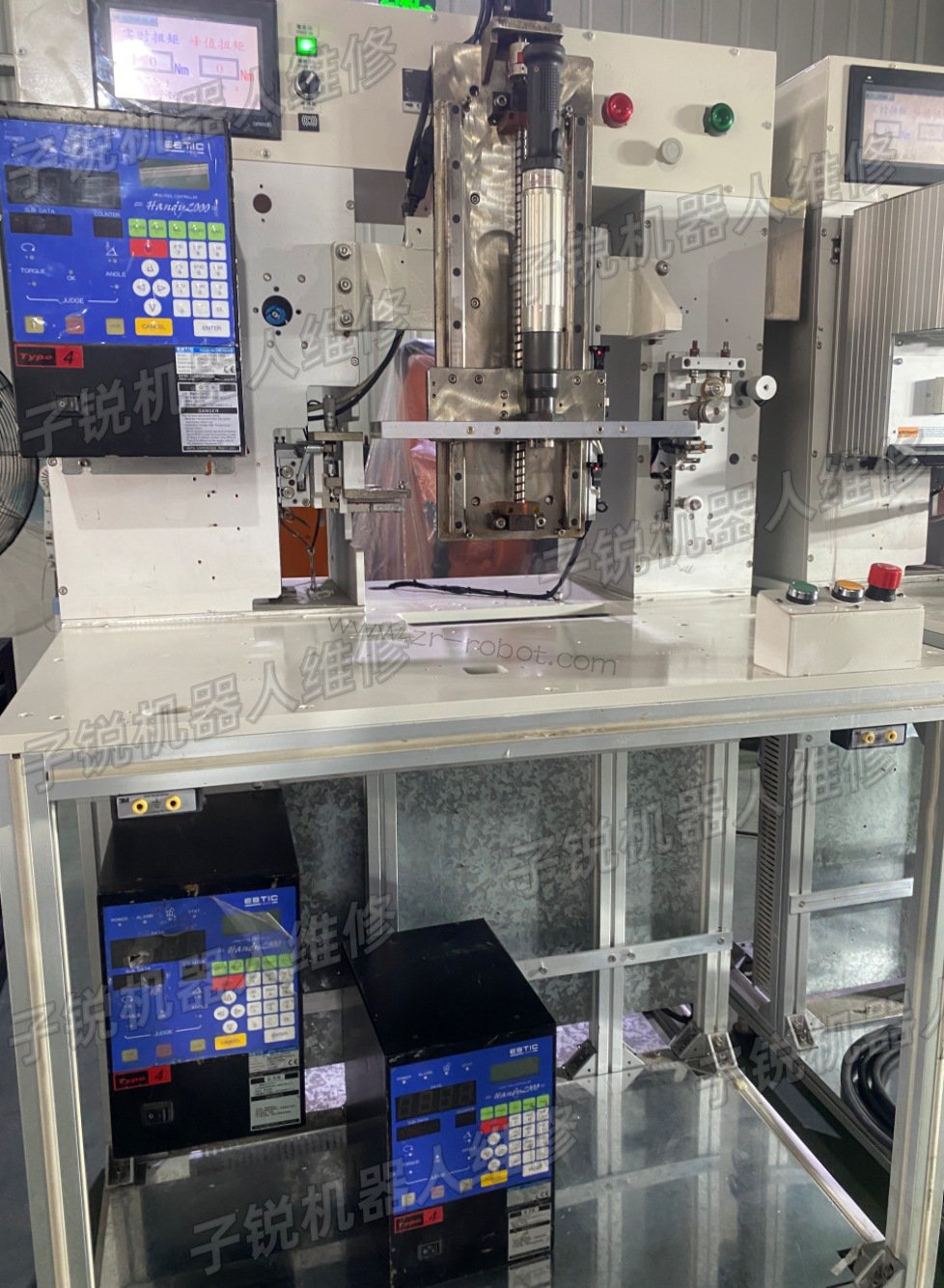

子锐机器人常见IngsollRang拧紧控制器故障维修有：英格索兰伺服拧紧轴控制器过流、过载故障维修，IngsollRang电动扳手控制器故障代码维修，英格索兰直流伺服拧紧控制器过压、欠压故障维修等。

【设置输出】

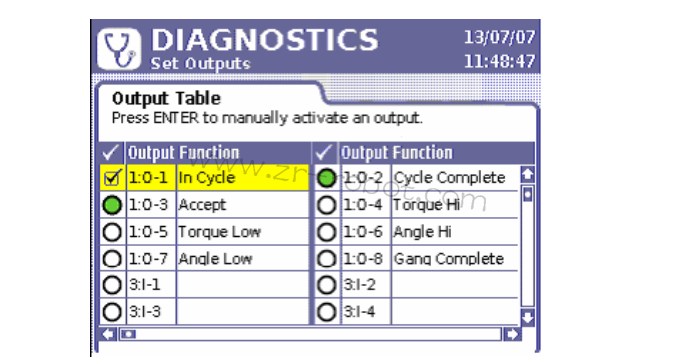

在Set Outputs（设置输出）屏幕中，您可以手动激活输出信号。该功能主要用于故障修复；例如，您可发送信号到外部设备（如PLC）以验证该设备是否正常运行。与Display Inputs（显示输入）屏幕不同，该屏幕没有用于说明是否成功输出的指示符。各个输出的设定功能将显示在第三列中。

要访问并使用Set Outputs（设置输出）：

1. 按下英格索兰伺服拧紧轴控制器中的Diag（诊断）按钮。

2. 在Diagnostics（诊断）菜单中，选择Set Outputs（设置输出），然后按下Enter键。

3. 使用箭头键滚动至所列输出中您要测试的输出。

4. 按下Enter键，从所选输出中发送输出信号。

5. 按下OK按钮，禁用工具并输入诊断模式。当用户离开屏幕时，工具将恢复到之前的状态。

6. 再次按下Enter键，关闭输出。

【工具测试】

Tool Test（工具测试）屏幕用于中断一般紧固操作以执行测试。该屏幕用于修复可能由轴引发的故障。

该测试包含Tool（工具）和Lamp Test（灯测试）。使用Start/Stop Tool（启动/停止工具）按钮，您可以方便地从Tool Test（工具测试）中的运行固定轴。您可按顺时针(CW)或逆时针(CCW)的方向进行测试。

使用手持式转轴时，Speed（速率）、Torque（扭矩）和Angle（角度）所显示的测量值将随您按下节流阀而进行连续更新。对于固定轴，请选择Start Tool（开始工具）按钮，然后按下Enter键，获得屏幕上的更新值。该测试有助于故障的诊断，因为它允许您查看轴的读数是否在正常范围以内。

Lamp Test（灯测试）在Torque Hi（扭矩高）、Torque Lo（扭矩低）、Angle Hi（角度高）、Angle Lo（角度低）和Pass（合格）之间转换，为连接的灯箱以及所连接工具上的LED输出供电。
选择子锐机器人维修服务商，您将享受以下优势和服务保障：我们拥有拧紧装置维修经验丰富的专业维修团队，能够迅速定位并解决各种拧紧设备故障。拥有先进的测试平台，能够迅速诊断并解决拧紧装置故障，保证出仓率，让您的设备尽快恢复工作状态。

访问和使用Tool Test（工具测试）：

1. 按下IngsollRang电动扳手控制器中的Diag（诊断）按钮。

2. 在Diagnostics（诊断）菜单中，选择Tool Test（工具测试），然后按下Enter键。

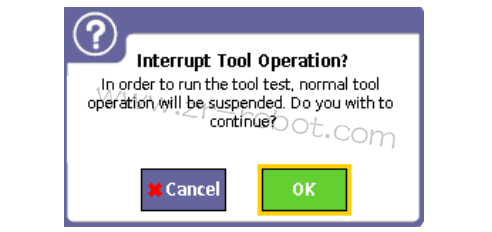

3. 屏幕上将弹出一条消息，警告您运行测试会中断拧紧轴操作。按下Enter键继续。
