Yaskawa安川机器人控制柜故障维修
时间:2026-06-24 点击: 来源:互联网 作者:匿名
简介：安川主流YRC1000系列控制柜作为机器人整机控制核心，集成主控基板、伺服驱动单元、开关电源、总线通讯模块与安全回路，统筹机器人轨迹运算、伺服动力输出、外部信号交互全部运行指令。……

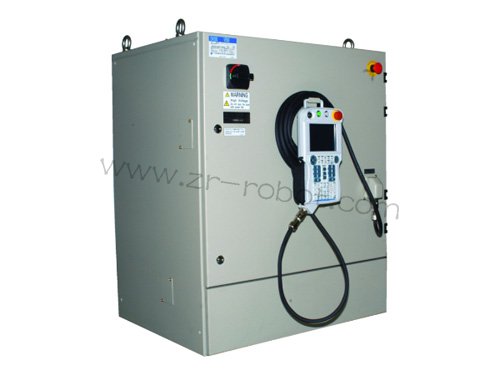

安川主流YRC1000系列控制柜作为机器人整机控制核心，集成主控基板、伺服驱动单元、开关电源、总线通讯模块与安全回路，统筹机器人轨迹运算、伺服动力输出、外部信号交互全部运行指令。控制柜长期处于车间多粉尘、温差波动大、电网电压不稳的恶劣工况中，内部电路板元器件会逐步出现老化、受潮、接触不良等问题，故障发作后会直接导致机器人无法上电、运动失控、通讯失联等停机问题。贴合控制柜整体电路逻辑开展细致安川机器人维修，可以快速恢复整机控制能力，避免整机更换带来高额成本损耗。
现场工况下安川控制柜故障不会单一独立出现，大多会伴随连锁报错，一线安川机器人维修人员可依托上电不同阶段状态快速定位故障区间。设备合闸后整机完全无电源指示灯亮起，属于前端强电供电回路故障；电源正常亮起但无法进入系统界面，主板自检失败居多；系统可以正常启动，运行过程间断性弹出随机伺服报警，多为板卡虚焊或线路接触不良；机器人本体动作正常但是无法对接外部工装信号，故障集中在IO通讯总线回路。不同上电阶段的故障表现，直接划定后续检修范围，无需盲目拆解内部模块。
电网瞬态电压冲击与供电谐波干扰，是控制柜电路隐性损伤的主要源头，也是很多疑难反复故障的根本诱因。车间焊机、空压机等大功率设备频繁启停，会向供电线路输送电压浪涌和谐波电流，持续冲击控制柜开关电源与主控基板电容元件。电容长期受电压波动影响出现鼓包、容量衰减，主板供电电压出现小幅偏差，系统运行逻辑紊乱，进而产生无规律报错，这类隐性电路损伤前期无明显外观变化，常规目视检查无法发现，需要借助专业仪器辅助维修。
柜内密闭空间积尘与昼夜温差结露，大幅加快控制柜内部元器件老化速度。控制柜散热风扇持续运转过程中，会将焊接烟尘、金属粉尘持续吸入柜体内部，粉尘附着在电路板金手指、芯片引脚与连接器端子上，形成绝缘隔离层，阻碍信号稳定传输。昼夜温差变化让柜内空气产生冷凝水汽，水汽附着在精密电路表层，降低电路板绝缘性能，逐步引发微短路、信号漂移问题，这类环境诱发故障占据控制柜总故障数量的半数以上。
柜体内部插接件长期震动松动，会引发时有时无的间歇性故障，排查难度远高于硬性电路损坏。机器人本体持续运动产生机械震动，会传导至控制柜内部，长期震动下主板、驱动板、电源模块之间的排线插头逐步松脱。线路接触时而导通时而断开，机器人运行过程随机出现伺服掉线、急停误触发、示教器黑屏等问题，故障没有固定复现条件，反复重启设备可短暂恢复正常，极易误导现场运维判断，精准排查插接件状态是这类故障安川机器人维修的关键一步。
正式拆机检修之前，必须执行断电电容放电流程，规避强电检修安全风险。关闭控制柜总电源开关，断开外部三相进线电源，静置足够时长释放电源模块、驱动模块内部大容量电容残余电压。人体提前释放静电之后再触碰内部电路板，防止静电击穿弱电芯片，扩大故障范围。前期做好整机故障代码备份，留存系统原始参数，避免检修完成后参数丢失，保障后续设备可以快速匹配原有生产工艺。
针对合闸无任何电源响应的强电回路故障，从外部进线到内部电源模块逐段导通检测。使用万用表依次检测外部空气开关、柜内接触器、进线保险丝通断状态，熔断的保险丝不可直接更换后强行上电，需要复测后端电路是否存在短路问题。检测开关电源输入输出电压，输入端电压正常而输出无电压，说明电源模块内部电路击穿，直接维修电源板内部整流电路与功率器件，恢复稳定直流供电输出。
针对主板自检失败、无法进入系统界面的主控故障，聚焦基板供电与存储模块检修。查看主板电源指示灯状态，排查主板单独供电排线是否松动，清理主板金手指表面粉尘氧化层后重新插接。机器人系统存储电池电压不足也会导致主板自检异常，定期检测备份电池电压，电压低于标准阈值直接更换原厂电池，防止系统程序与零点数据丢失。主板芯片周边出现虚焊开裂点位，需要逐点补焊加固电路焊点，保障主控电路稳定运行。
针对运行间断性随机报警的间歇性故障，全面紧固柜内所有插接线路与端子排。逐一拔出柜内所有板卡排线、伺服信号线束、安全回路接线端子，擦拭端子氧化接触面之后重新锁紧固定。安川机器人维修维修重点检查安全回路急停线路、门锁信号线路接线状态，这类回路接线松动是随机急停报警的高频诱因。全部线路紧固完成后持续通电待机测试，观察报警是否消除，简单线路整改即可解决大部分间歇性软故障。
针对外部IO通讯失效、总线信号中断问题，重构控制柜总线通讯链路并校准终端电阻。安川控制柜依靠专用总线完成板卡之间信号交互，总线两端终端电阻偏移、屏蔽线接地不良，都会直接造成通讯掉线。检测总线屏蔽层接地连续性，重新规范接地点位，复测总线终端电阻数值，将参数校准至出厂标准范围。清理通讯接口灰尘，修复接口氧化针脚，保证主控与各轴驱动板、IO板信号传输无延迟无丢包。
完成全部电路与线路维修之后，统一开展柜内全域防尘防潮防护处理。使用无水酒精擦拭所有电路板表面残留灰尘与水汽，电路板关键电路位置均匀涂抹绝缘三防漆，隔绝后续粉尘与水汽侵蚀。更换老化失效的柜内散热风扇，保证柜内空气对流通畅，避免热量与水汽长期积聚。封堵柜体底部多余进线孔洞，减少外界粉尘与潮湿空气进入柜体内部，从环境层面降低故障复发概率。
整机修复后执行冷机待机、热机满载两步验收测试，全方位核验安川机器人维修质量。冷机状态下长时间待机八小时，观察控制柜上电自检全程无报错，电源电压输出稳定无波动。满载状态下复刻车间完整生产程序，机器人连续运行十二小时，监测各板卡温度、总线通讯状态、伺服信号传输全程稳定，无随机报警、无黑屏重启、无通讯中断现象，即可判定控制柜故障彻底修复。
结合安川控制柜结构弱点制定分级保养计划，降低后续故障发生概率。每月清理控制柜散热风扇与进出风口灰尘，每季度紧固一次柜内所有接线端子，每半年检测一次电源模块输出电压与主板电池电量。车间电网环境较差的工位，额外加装电源稳压滤波器，削弱电网电压波动对控制柜电路的冲击。贴合电控设备运行规律做好日常养护，能够有效延长控制柜电路板使用寿命，减少突发电控停机问题，保障机器人产线连续稳定生产。
