安川机器人S轴减速机齿轮磨损维修
时间:2025-11-25 点击: 来源:互联网 作者:匿名
简介：安川机器人的S轴作为腰部旋转核心，承担整机水平转向动力传递，减速机内部的齿轮组直接决定旋转精度与力矩输出。S轴出现齿轮磨损故障时，常表现为腰部旋转卡顿、运行异响明显，定位完成后仍有轻微窜动，严重时导致旋转角度偏差超差。……
安川机器人的S轴作为腰部旋转核心，承担整机水平转向动力传递，减速机内部的齿轮组直接决定旋转精度与力矩输出。S轴出现齿轮磨损故障时，常表现为腰部旋转卡顿、运行异响明显，定位完成后仍有轻微窜动，严重时导致旋转角度偏差超差。这类故障多与润滑失效、负载冲击或装配偏差相关，长期高频次启停、粉尘侵入减速机内部，都会加速齿轮齿面磨损。安川机器人维修处理这类问题时，需精准判断磨损程度与波及范围，结合齿轮结构特性制定修复方案，避免维修后短期再次失效。
故障的初步识别可从运行状态与异响特征入手。让机器人在空载状态下进行S轴低速旋转，若旋转过程中出现周期性卡顿，且卡顿间隔与齿轮齿数成比例，多为齿轮齿面局部严重磨损。将耳朵贴近减速机外壳，若旋转时伴随“咯噔”的啮合异响，且异响随负载增加而加剧，说明齿轮啮合间隙已超出允许范围。使用塞尺测量S轴旋转时的轴向窜动量，若窜动量明显大于标准值，结合异响可初步判定齿轮磨损导致间隙增大。同时检查减速机的润滑油观察窗，若油液呈黑色且含有金属碎屑，可佐证齿轮存在磨损。
减速机拆解前的准备工作需保障安全与后续装配精度。先将机器人S轴锁定在初始位置，用专用支架固定机械臂，防止拆解过程中机身晃动。关闭减速机润滑油管路阀门，拆卸油塞放出内部旧油，观察油液中金属碎屑的数量与大小，碎屑量大且呈片状说明磨损严重。在减速机与电机、减速机与机身连接法兰处做好对位标记，标记需清晰可辨，确保重装时各部件精准贴合。准备好专用拆解工具，避免使用普通工具敲击导致法兰变形。

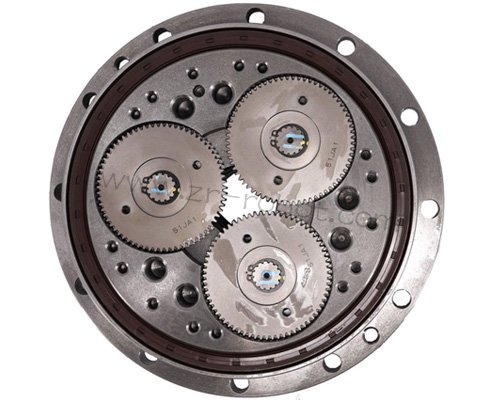

拆解后需按齿轮组层级逐步检查磨损状况。取出减速机输入轴齿轮，观察齿面是否有均匀磨损或局部剥落，齿顶变尖、齿面出现明显沟痕，说明长期润滑不足导致磨粒磨损。安川机器人维修检查中间传动轴齿轮的啮合面，若齿面出现阶梯状磨损，多为齿轮安装不同心导致的偏载磨损。查看输出轴齿轮的齿根部位，若存在疲劳裂纹或齿块崩裂，说明曾承受过大负载冲击，需同步检查负载设定参数。用游标卡尺测量齿轮的齿厚，与设备手册标准值对比，计算磨损量是否超出允许范围。
润滑系统失效是齿轮磨损的主要诱因，需全面检查相关部件。拆卸减速机的润滑油泵，查看泵体内部是否有杂质堵塞，泵叶轮磨损会导致供油压力不足，需更换磨损叶轮并清洗泵体。检查润滑油过滤器，若滤芯堵塞或滤纸破损，过滤失效会导致杂质进入齿轮啮合面，加速磨损，需更换滤芯并清洗过滤器壳体。查看润滑油管路，若管路弯折或接头堵塞，会导致局部齿轮润滑不到位，需理顺管路并疏通堵塞部位，确保供油通畅。
齿轮磨损的修复需根据磨损程度选择对应方案。对于轻度磨损的齿轮，齿面无明显剥落仅存在轻微沟痕，可采用研磨膏手工研磨，研磨时需保持齿轮旋转均匀，直至齿面粗糙度恢复标准。中度磨损且未波及齿根的齿轮，可通过铣削加工修复齿面，重新加工后的齿厚需保证啮合间隙符合要求，加工后需进行齿面淬火处理提升硬度。重度磨损或存在齿根裂纹的齿轮，无法通过修复恢复性能，需更换全新齿轮，新齿轮材质与硬度需与原厂规格一致。
减速机内部其他关联部件的状态也需同步排查。检查齿轮轴的轴承，若轴承旋转时存在阻滞感或异响，说明轴承已磨损，需更换同型号轴承并涂抹专用润滑脂。查看减速机壳体的轴承孔，若孔壁出现磨损或拉毛，会导致齿轮轴倾斜引发偏载，需对轴承孔进行镗孔修复并更换加大尺寸轴承。清理减速机壳体内壁的残留油污与金属碎屑，用干净抹布擦拭至无杂质，避免重装后杂质加剧新齿轮磨损。
重装减速机需严格把控装配精度与啮合间隙。安装齿轮轴时，依据之前的对位标记调整齿轮啮合位置，转动齿轮轴感受啮合阻力，确保阻力均匀无卡顿。使用塞尺测量齿轮啮合间隙，若间隙过大需更换调整垫片，过小则需对齿面进行微量研磨，直至间隙符合标准。装配法兰时按对角顺序逐步拧紧螺栓，螺栓扭矩需符合设备手册要求，避免扭矩不均导致壳体变形。重装完成后连接润滑油管路，确保接口密封良好无泄漏。
装配后的调试与润滑养护是保障维修效果的关键。加注指定型号的润滑油，油位需达到观察窗的标准刻度线，加注后静置十分钟让油液充分浸润齿轮。启动机器人进行S轴空载旋转，连续旋转三十分钟后检查减速机温度，温度升高不超过环境温度四十度为正常。进行负载测试时，逐步提升负载至额定值的八成，监测S轴旋转精度与异响情况，确保精度偏差在允许范围内。安川机器人维修中，若更换了齿轮组，需重新进行S轴原点校准，确保旋转定位精度恢复。
日常维护可有效延缓齿轮磨损速度。建立定期换油制度，按设备运行时长及时更换润滑油，换油时彻底清洗减速机内部。定期检查润滑油泵供油压力，确保压力稳定在标准范围，发现压力异常及时排查。在多粉尘环境作业时，加强减速机透气帽的防护，加装防尘罩避免粉尘侵入。定期检查S轴旋转时的电流变化，电流异常升高往往是齿轮磨损加剧的前兆，需及时停机检查。
S轴减速机齿轮磨损维修的核心在于精准判断磨损根源与修复精度。单纯更换齿轮而忽视润滑系统问题，会导致新齿轮快速磨损。装配时啮合间隙调整不当，会引发二次偏载磨损。通过规范的拆解检查、针对性安川机器人维修与细致的装配校准，可有效恢复S轴旋转性能。做好日常的润滑养护与状态监测，能显著延长减速机使用寿命，保障机器人整体运行稳定性。
