FANUC发那科机器人控制柜故障维修
时间:2026-05-14 点击: 来源:互联网 作者:匿名
简介：FANUC发那科机器人控制柜作为整个设备的“大脑”，集成了电源模块、控制模块、驱动模块、I/O模块等核心组件，承担着指令下发、参数调控、状态监测、故障反馈的关键职能，是机器人稳定运行的核心保障。……

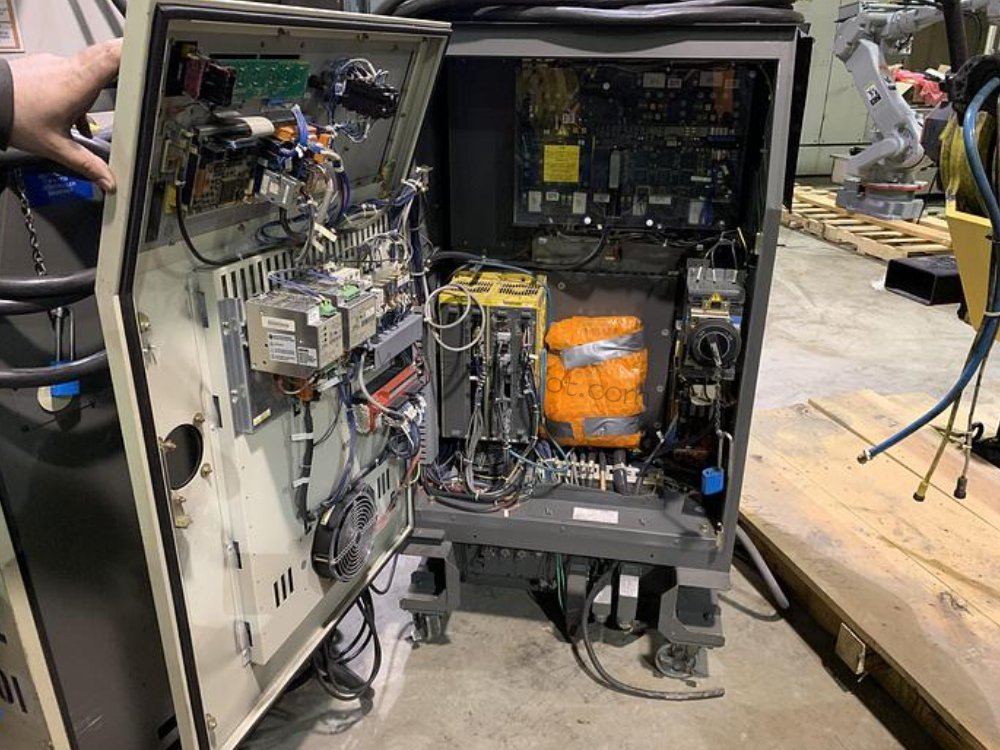

FANUC发那科机器人控制柜作为整个设备的“大脑”，集成了电源模块、控制模块、驱动模块、I/O模块等核心组件，承担着指令下发、参数调控、状态监测、故障反馈的关键职能，是机器人稳定运行的核心保障。无论是焊接、搬运还是装配生产线，控制柜一旦出现故障，会直接导致机器人停机，中断生产流程，造成经济损失。发那科机器人控制柜故障类型多样，多与电源异常、模块损坏、线路接触不良相关，掌握分模块排查与规范发那科机器人维修方法，能快速定位故障、高效恢复设备运行，无需过度依赖专业维修团队。
发那科机器人控制柜故障的核心特征是停机、报警提示或功能异常，不同故障对应的表现存在明显差异，可通过控制柜指示灯、示教器报警信息，快速区分故障方向，避免盲目拆解。多数故障会伴随明确的报警代码，显示在示教器或控制柜显示屏上，结合代码提示，能大幅缩短排查时间；部分隐性故障无明显报警，仅表现为机器人无法启动、动作卡顿，需通过逐步排查锁定故障点。
电源模块故障是控制柜最常见的问题，也是引发后续各类故障的根源。若机器人无法启动，控制柜电源指示灯不亮，发那科机器人维修时先检查外部供电线路，确认三相电源电压是否稳定、接线是否牢固，排除外部供电问题后，再排查控制柜内部电源模块。打开控制柜，检查电源模块保险丝是否熔断，若保险丝损坏，更换同规格保险丝后再次测试；若保险丝反复熔断，说明电源模块内部存在短路，需拆卸电源模块，检查内部电容、电阻是否损坏，更换损坏元件或整个电源模块即可恢复。
控制模块作为控制柜的核心，负责处理各类指令，其故障会导致机器人动作异常、指令无法执行，常伴随“控制模块通信异常”报警。排查时，先检查控制模块与其他模块的连接线缆，确认排线无松动、破损，接口无氧化，用酒精棉擦拭接口针脚，重新插紧排线后测试。若故障依旧，检查控制模块指示灯状态，若指示灯异常闪烁，说明模块内部故障，需更换同型号控制模块，更换后需重新加载系统参数，确保与机器人本体匹配。
驱动模块故障主要表现为机器人关节无法转动、动作卡顿或出现过载报警，直接影响机器人运动精度。发那科机器人维修排查驱动模块时，先检查模块散热风扇是否正常运转，若风扇不转，会导致模块过热保护、停机，清理风扇灰尘或更换风扇即可；若风扇正常，检查驱动模块输出电压是否稳定，若电压异常，需检查模块内部功率器件，更换损坏的IGBT模块或驱动板，确保驱动模块正常输出动力。
I/O模块故障会导致机器人与外部设备通信失灵，无法接收或发送信号，表现为工件无法定位、夹具无法夹紧等问题。排查时，通过示教器查看I/O信号状态，判断是输入还是输出信号异常，随后检查I/O模块与外部设备的连接线缆，确认接线无误、无破损，若线缆正常，检查I/O模块接口是否松动，重新插紧接口后测试，若信号仍异常，需更换I/O模块。
线路接触不良和灰尘堆积，是引发控制柜各类隐性故障的常见诱因。长期运行后，控制柜内部线缆会因振动出现松动，灰尘堆积会导致模块散热不良、接口氧化，进而引发故障。定期打开控制柜，用压缩空气清理内部灰尘，重点清洁模块接口、散热片和接线端子，检查所有线缆连接是否牢固，对松动的线缆进行重新固定，能有效减少故障发生。
控制柜维修需遵循严格的安全规范，避免操作不当造成二次损坏或安全事故。发那科机器人维修前，必须按下机器人急停按钮，切断外部总电源，等待控制柜内部电容放电完成（通常5-10分钟），悬挂“正在维修，禁止合闸”标识，防止误操作。拆解控制柜时，使用专用工具，避免划伤模块表面或损坏线缆，拆解过程中做好零件标记，便于后续组装。
更换模块或元件时，必须使用发那科原厂配套配件，避免兼容性问题导致故障复发。安装模块时，确保接口对齐、固定牢固，接线规范，避免接反或接触不良；维修完成后，先检查控制柜内部接线是否无误，再接通电源，通过示教器检查各模块状态，测试机器人动作、信号传输是否正常，确认无故障后，方可投入生产。
故障排查与维修过程中，需做好详细记录，包括故障现象、报警代码、排查步骤、更换的部件等，便于后续出现同类故障时快速定位、高效处理。对于反复出现的故障，需深入分析根本原因，避免只更换损坏部件而忽略隐患，防止故障再次发生。
日常维护是减少控制柜故障的关键，定期检查控制柜散热系统，确保风扇正常运转、散热通道畅通；按设备说明书要求，定期备份系统参数，防止参数丢失；避免控制柜长期暴露在高温、潮湿、多尘环境中，防止内部模块氧化、短路；定期检查外部供电线路，确保电压稳定，避免电压波动损坏内部模块。规范的日常维护，能延长控制柜使用寿命，减少停机时间，保障发那科机器人生产线高效运转。
