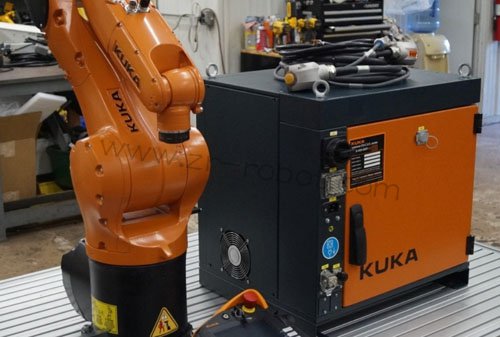

kuka库卡工业机器人作为工业自动化领域的主流装备，控制柜作为其指令传输、动力分配和运行控制的核心载体，集成了电源模块、驱动单元、CCU板卡、安全回路等多种精密元器件，直接决定机器人的运行精度、稳定性和作业安全性。控制柜长期处于工业车间高温、多粉尘、强电磁干扰的复杂环境中，加上长期高负荷运行、线缆磨损、元器件老化等因素，易出现各类故障，表现为控制柜无法上电、示教器断连、机器人动作卡顿、报警代码频繁触发等，严重时会导致机器人停机，影响整条生产线的正常运转。库卡控制柜维修无需盲目拆解，需结合其内部结构特性和故障表现，通过预判定位故障范围，分层拆解检测，实施针对性库卡机器人维修，才能高效解决故障，恢复设备正常运行，同时避免二次损坏。
库卡控制柜故障维修的前提的是做好故障预判，结合故障表现和报警信息，初步锁定故障大致范围，这能大幅提升维修效率，减少盲目拆解带来的元器件损坏风险。库卡机器人维修前无需急于切断电源，可先观察控制柜面板指示灯状态和示教器显示的报警代码，结合机器人近期运行状况，初步判断故障类型。比如开机后所有指示灯均不亮，大概率是主电源或电源模块故障；示教器提示“载入中间回路时失败”，多与KPP模块或供电配置相关；安全回路报警则需重点检查STAS1、STAS2安全节点状态。
做好故障预判后，需规范执行断电操作，避免静电和高压电造成人身伤害及元器件损坏。先关闭机器人总电源开关，等待控制柜内部滤波电容完全放电，通常需15-30分钟，期间切勿触碰内部接线端子和元器件。佩戴静电手环后，打开控制柜柜门，清理柜内粉尘和杂物，检查柜内线缆是否有破损、挤压、松动现象，接线端子有无氧化、烧蚀痕迹，散热风扇是否正常转动，这些基础检查往往能发现简单故障，比如线缆松动、粉尘堵塞导致的散热不良。
电源模块故障是库卡控制柜最常见的故障类型，也是导致机器人无法正常启动的主要原因，需优先进行检测维修。库卡控制柜电源模块负责将外部三相交流电转换为机器人各部件所需的直流电压，长期高负荷运行易出现电容鼓包、功率元件老化、线路板烧毁等问题，表现为控制柜无法上电、指示灯闪烁异常或机器人频繁重启。使用万用表测量电源模块输入输出电压，若输入电压正常但无输出电压，或输出电压波动过大，说明电源模块存在故障。
拆解电源模块时，需标记好线缆连接位置，避免后续接线出错。检查模块内部电解电容是否有鼓包、漏液现象，若有则需更换同规格电容；用电桥检测功率模块阻值，若阻值异常则说明功率元件损坏，需更换对应功率模块。同时检查电源模块散热片是否有粉尘堆积，清理散热通道，确保散热良好，避免因过热导致电源模块保护性降额或损坏。库卡机器人维修完成后，重新连接线缆，通电测试，若电源模块指示灯正常，输出电压稳定，说明故障已解决。
CCU板卡故障会直接影响机器人的指令传输和运行控制，这类故障隐蔽性较强，需借助专业工具精准检测。CCU板卡作为库卡控制柜的核心控制板，集成了多个指示灯，不同指示灯状态对应不同故障类型，比如F17.1保险丝指示灯亮，说明板卡主供电保险丝熔断；STAS1、STAS2橙色指示灯不规则闪烁，可能是安全回路内部错误或接线松动；STA2（FPGA节点）指示灯异常，会导致机器人运动轨迹偏差变大。
检测CCU板卡时，先用示波器检测板卡各接口信号波形，判断信号传输是否正常；检查板卡上保险丝、电阻、电容等元器件是否有烧蚀、损坏痕迹，若保险丝熔断，更换后需排查供电链路是否存在短路问题。若STA1 (CIB)指示灯异常，导致机器人抓手无法开合、外部传感器无信号，多为IO节点内部损坏，需更换CCU组件；若STA1 (PMB)指示灯灭，无法识别U盘、无法传输程序，需检查X1接口27.1V供电是否正常，重新插拔供电线缆。
驱动单元故障会导致机器人动作异常，表现为轴运动卡顿、抖动、力矩不足或报错“轴故障”，需结合报警代码和检测数据精准定位。库卡控制柜驱动单元负责为机器人各轴伺服电机提供稳定动力，长期运行易出现驱动板元件氧化、IGBT模块损坏、制动电阻断路等问题，进而导致输出电流不平衡，影响电机运行。查看驱动单元面板报警代码，若提示过流、过载，需用万用表测量驱动单元输入输出电压、电流，判断是否存在短路或元件损坏。
若检测发现IGBT模块损坏，需更换同型号模块，更换后需匹配相关参数，确保驱动单元输出电流稳定；若制动电阻断路，会导致机器人制动失效，需更换制动电阻，同时检查制动回路接线是否牢固。库卡机器人维修完成后，需进行驱动单元参数校准，确保与伺服电机型号、负载需求匹配，避免因参数失调导致再次故障。
安全回路故障属于高危故障，触发后会立即停机锁死机器人，防止安全事故发生，这类故障多与安全继电器老化、急停按钮线路短路、缓冲电源失效相关。库卡控制柜安全回路由STAS1、STAS2安全节点组成冗余保护，若STAS1、STAS2指示灯灭，即使PWRS/3.3V绿灯亮，机器人也无法启动，多为保险丝F17.3损坏，安全节点无供电。
排查安全回路故障时，先检查急停按钮、安全光栅等外部安全部件是否正常，接线是否牢固；测量安全继电器输入输出电压，若继电器无输出，说明继电器老化或损坏，需更换同规格安全继电器。若缓冲电源PS1、PS2指示灯灭，断电后无法保存程序，需检查X1接口27.1V供电，关闭驱动总线后重新测试；若PS3指示灯灭，断电后机器人位置偏移，需排查长时缓冲电源供电链路，修复或更换相关部件。
软件故障易被忽视，多由程序错乱、参数配置错误、固件损坏导致，表现为控制柜上电正常但机器人无法执行指令、示教器操作失效或频繁报错。比如库卡KRC4控制柜适配北美480V规格，若在国内预调试时未修改电压配置，会出现充电失败、无法正常启动，无需更换硬件，只需进入项目配置界面，选择匹配的供电电压规格即可解决。
处理软件故障时，先通过示教器备份机器人程序和系统参数，避免库卡机器人维修过程中数据丢失；尝试恢复系统出厂设置，重新加载备份参数，若故障仍未解决，需通过库卡官方工具重新刷写固件。若提示“信息提示缓冲区溢出”“值域溢出”等错误，需优化程序指令，调整相关参数范围，确保程序正常执行。
所有故障维修完成后，需进行系统性调试和测试，确保控制柜各项功能正常，机器人运行稳定。重新连接所有线缆，核对接线位置无误后，通电启动控制柜，观察面板指示灯状态，确认无报警代码；操作示教器，控制机器人各轴做往复运动，检查动作是否顺畅、精准，无卡顿、抖动现象；检测各模块输入输出电压、电流，确保符合标准。
测试过程中需实时监测控制柜内部温度，确保散热风扇正常运转，无过热现象；模拟各类工况，检查安全回路、驱动单元、CCU板卡等部件运行状态，确认故障彻底解决。后期需做好控制柜日常防护，定期清理柜内粉尘，检查线缆连接状态和元器件老化情况，每6个月检查电池电压，低于标准值及时更换，避免程序和参数丢失；优化控制柜安装环境，远离高温、潮湿、强电磁干扰区域，延长控制柜使用寿命，减少故障发生。
