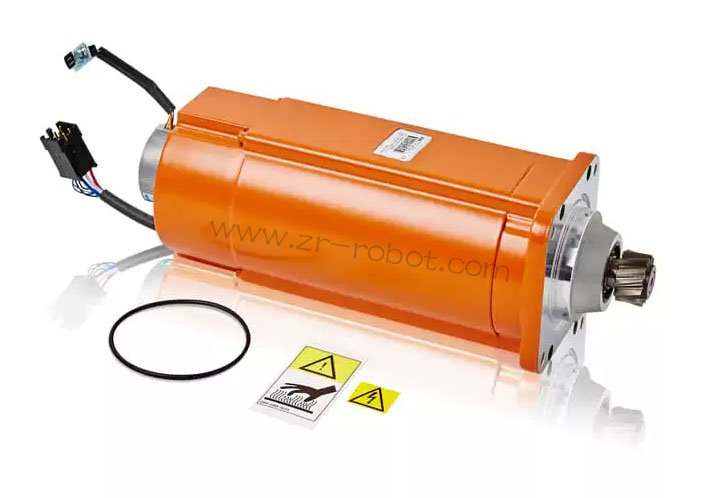

3HAC17338-13伺服电机是ABB机器人多关节传动系统的核心动力部件，广泛搭载于主流IRC5控制系统机型，负责关节精准扭矩输出与姿态驱动。设备长期在高频启停、负载交变、密闭工况环境下持续运行，容易出现动力响应失效、轴体静止不转动的故障现象。该类故障表现形式较为单一，成因却覆盖机械卡滞、电气失效、信号异常、制动故障等多个维度，现场盲目拆机排查极易出现误判，造成不必要的部件损耗。多数停机故障并非电机本体彻底损毁，而是局部部件性能失效、线路接触异常或保护机制误触发导致。结合该型号电机的硬件结构特性，落实分层排查、精准定位、分项修复的ABB机器人维修思路，可高效解决静止不转故障，恢复设备原有运行性能。
依托设备停机状态与系统报错信息，可初步区分故障大类，锁定核心排查方向。该型号电机完全不转动的现场状态分为两类，一类是下发运动指令后设备无任何反馈，控制柜无报错、电机无嗡鸣，仅关节保持静止；另一类是指令下发后电机存在轻微电磁声响，系统弹出伺服驱动异常、负载异常相关提示，轴体依旧无法运转。无反馈无报错的状态多集中在线路供电、使能信号、控制回路异常层面，带声响带报错的停机问题，大多来源于机械抱死、制动未释放、绕组性能衰减等硬件故障。前期状态区分可以规避排查盲区，让ABB机器人维修作业更具针对性，减少无效拆解工序。
现场无源前置排查，优先剔除外部线路与信号假性故障。严格遵循断电静置作业规范，等待系统储能完全释放后，全面检测电机动力线缆与编码线束的通断状态，核查线路外皮破损、线芯断路、接头氧化虚接等问题。长期臂体屈伸扭转会造成线路疲劳损伤，动力供电中断、信号传输失效都会直接导致电机无法启动运转。同步核对控制柜内部驱动端子、电源输出接口的紧固状态，清理触点氧化污渍，确认供电回路通畅完整。完成线路排查后核对系统使能配置与伺服驱动状态，确认控制系统正常下发运转指令，排除系统参数锁定、驱动未就绪等软件层面的停机诱因。
制动系统抱死故障排查与修复，是该型号电机静止停机的高频故障点。3HAC17338-13电机内置电磁制动结构，设备停机后制动锁止，启停瞬间依靠电磁吸力解除制动。制动线圈老化、线路虚接、磁吸片卡顿，都会造成制动无法正常释放，电机轴体被机械锁死，无法带动负载运转。针对这类故障，通过仪器检测制动线圈电阻数值，对比标准参数判断线圈是否存在断路、老化问题，同时检查制动供电电压是否达标。对于线圈性能衰减、线路损坏的部件直接更换，清理制动结构内部粉尘杂质与卡顿异物，修复磁吸接触面，保证启停阶段制动结构能够顺畅开合，彻底解除机械锁止限制。
电机本体机械与电气故障深度检修，解决核心硬件失效问题。排除制动与线路问题后，手动缓慢盘动电机轴体，感知运转阻力状态，阻力过大、完全卡死的情况，需要拆解电机端盖检查内部轴承与传动结构。轴承干涩卡滞、滚珠磨损、内部杂质堆积，都会造成轴体转动受阻，更换损耗轴承并重新加注适配润滑介质，恢复轴体运转顺滑度。针对电机通电嗡鸣但不转动的故障，ABB机器人维修中重点检测内部绕组状态，使用专业仪器测量绕组相间电阻与对地绝缘数值，排查匝间短路、绝缘击穿、绕组烧损等问题。受潮、过热引发的绝缘下降可通过烘干、绝缘修复处理，绕组彻底损坏的部位需重新绕制修复，恢复电机电气驱动性能。
编码器信号故障修复，解决信号丢失引发的停机保护。该型号电机依靠编码器完成位置信号反馈，编码器光路污染、元件老化、信号线路虚焊，会造成位置数据丢失，系统无法识别电机实时状态，触发伺服保护机制，锁止电机运转。拆解编码器组件后精细化清理内部油污粉尘，修复光路遮挡问题，检测信号输出波形完整性，对老化失效的信号元件、虚焊点位进行补焊更换，恢复精准的位置反馈功能。ABB机器人维修完成后核对编码器脉冲参数，修正信号偏移偏差，保证电机位置数据与控制系统精准同步。
ABB机器人维修完毕后，规范复位装配电机结构，均匀紧固各部位固件，避免装配偏差造成新的卡顿问题。装机完成后清零系统历史故障记录，重新校准电机原点与伺服驱动匹配参数，消除装配与信号偏差。先开展低速空载点动测试，观察电机运转平顺度，确认无卡顿、无异响、无报警，再逐步提升转速开展联动运行测试，长时间监测电机温升、伺服电流、信号传输状态，各项参数达标即为ABB机器人维修完成。整理本次维修隐患与配件更换信息，针对性做好后续设备管护，有效规避同类故障重复发生，保障ABB机器人3HAC17338-13伺服电机稳定驱动关节运转。
