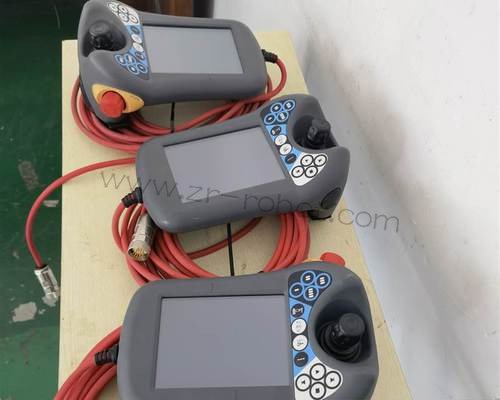

ABB机器人示教器是人机交互的关键载体，负责程序编写、参数调试、动作操控以及故障排查等各项重要操作，其运行状态直接影响机器人的调试效率和作业安全性。在工业自动化生产现场，示教器长期处于高频操作、多环境干扰的工作状态，花屏故障频发且表现多样，常见的有屏幕显示错乱、色彩失真、条纹闪烁、字符重叠，也可能出现局部异常色块、黑屏夹杂花屏等情况。这类故障会直接导致操作人员无法清晰辨识操作界面，阻碍程序调试和设备正常操控，严重时还会因指令下达不精准，引发机器人误动作，造成工件损坏、设备故障甚至安全事故，快速且规范地处理花屏故障，是保障ABB机器人连续稳定运行的重要举措。
处理ABB机器人示教器花屏故障，首要前提是做好安全防护工作，杜绝触电、静电损坏以及部件二次损伤等问题。作业前需先关闭ABB机器人控制柜总电源，拔下示教器与控制柜之间的连接线缆，等待控制柜内部电容完全放电，通常需5-10分钟，避免带电操作带来的触电风险。作业过程中，操作人员需佩戴绝缘手套和防静电手环，将示教器放置在铺有防静电垫的工作台上，防止静电击穿内部精密芯片和电路板。与此同时，提前准备好专用维修工具，包括十字螺丝刀、万用表、无尘布、异丙醇、热风枪，以及同型号备用排线、电容等耗材，为ABB机器人维修工作的顺利推进提供保障。
排查花屏故障时，应遵循“先外部后内部、先简单后复杂”的思路，优先排查无需拆解就能解决的外部问题，避免盲目拆解示教器对内部部件造成损坏。外部排查的首要任务的是检查示教器连接线缆，这类线缆长期受到拖拽、弯折，容易出现内部断线、接口松动或针脚氧化等问题，进而导致信号传输异常，最终引发花屏故障。
仔细检查连接线缆的外观，查看线缆外皮是否有破损、开裂等痕迹，接头部位是否存在松动情况。拔下线缆两端的插头，用无尘布蘸取适量异丙醇，仔细擦拭插头针脚以及控制柜、示教器的接口金手指，彻底清除表面的氧化层和灰尘杂质，擦拭干净后将插头重新插紧，并确认卡扣固定到位。若轻摇线缆时，示教器花屏现象出现明显变化，说明线缆内部存在虚接或断线问题，需及时更换同型号专用连接线缆，切勿使用非专用线缆，以免造成信号传输不稳定。
除了连接线缆，供电稳定性和环境干扰也是引发花屏故障的常见外部因素。用万用表测量控制柜内示教器供电接口的输出电压，ABB示教器普遍采用12V直流供电，正常电压范围应控制在11~13V之间，若电压波动过大或无电压输出，ABB机器人维修需检查供电模块、保险丝是否存在损坏，及时更换故障部件。同时排查机器人周边作业环境，若示教器附近有变频器、电焊机等强干扰设备，容易导致显示信号紊乱，引发花屏故障，需确保机器人接地良好，接地电阻控制在4Ω以内，必要时可为连接线缆加装金属屏蔽罩，降低电磁干扰带来的影响。
若外部排查后未发现任何异常，说明花屏故障大概率来自示教器内部部件损坏，此时需按照规范流程拆解示教器，逐步排查内部故障点。拆解时，用专用螺丝刀拧下示教器外壳的固定螺丝，拆卸外壳时轻拿轻放，避免用力过猛挤压内部电路板；拆解过程中做好部件标记，详细记录排线的连接位置和方向，防止复装时出现错位，影响示教器正常运行。
内部排查应优先关注排线和屏幕组件，这两类部件损坏是引发花屏故障的主要内部原因。示教器内部的屏幕排线多为FPC柔性排线，长期使用后容易出现松动、氧化或破损，导致屏幕与主板之间的信号传输中断或异常。拔下屏幕排线与主板连接的卡扣，用异丙醇擦拭排线金手指，ABB机器人维修中仔细检查排线是否有折痕、断线等情况，若排线存在破损，需更换同型号排线；重新插装排线时，确保卡扣固定牢固，避免出现接触不良的问题。
随后检查屏幕本身是否存在物理损坏，观察屏幕表面有无裂痕、撞击痕迹，若屏幕出现像素点坏死、液晶层破损等情况，会直接导致花屏且无法修复，需更换同型号屏幕总成。更换屏幕时，注意区分屏幕与触摸屏的连接方式，部分型号为一体化设计，需整体更换；安装时对齐螺丝孔并均匀紧固，扭矩控制在0.5N・m以内，防止压碎屏幕，重新连接排线后做好绝缘处理，避免短路故障。
内部电路板故障也可能引发花屏，重点检查主板和显示驱动板。仔细观察电路板表面，查看电容是否有鼓包、漏液现象，电阻、芯片是否存在烧焦、变色等痕迹，这类故障多由电压不稳、设备过热导致。用万用表测量显示驱动芯片的信号引脚电压，正常情况下应为0.3~3.3V的脉冲信号，若无信号输出，需更换对应驱动芯片；若电容出现鼓包，更换同规格电容，焊接时用热风枪控制好温度，避免高温损坏周边精密元件。
若主板上的显存、主控芯片出现故障，会导致信号处理异常，具体表现为花屏伴随闪烁，这类故障维修难度较高，需由专业ABB机器人维修人员进行芯片级维修或更换主板，更换主板后需重新刷写示教器固件，确保与ABB机器人系统版本匹配，避免出现兼容性问题。
故障部件修复或更换完成后，按照拆解的相反顺序复装示教器，确保各部件安装到位、排线无受力拉扯，紧固外壳螺丝时均匀用力，防止壳体变形。复装完成后，需分阶段开展验收测试，确认故障彻底解决，避免ABB机器人维修后出现二次故障，影响生产进度。
验收测试首先进行空载通电测试，将示教器与控制柜重新连接，接通电源后观察屏幕显示状态，确认无花屏、无闪烁、色彩均匀，界面图标、字符显示清晰无误。随后测试示教器各项操作功能，逐一操作按键、触摸界面，确认程序编写、参数调整、机器人动作操控等功能正常，信号传输无延迟，无异常报错提示。
最后进行负载稳定性测试，让机器人连续运行1-2小时，全程观察示教器屏幕显示是否稳定，排查因温度升高导致的间歇性花屏故障，同时检查示教器散热情况，确保无过热现象。所有测试均合格后，方可将机器人投入正常生产使用，保障生产作业的连续性。
